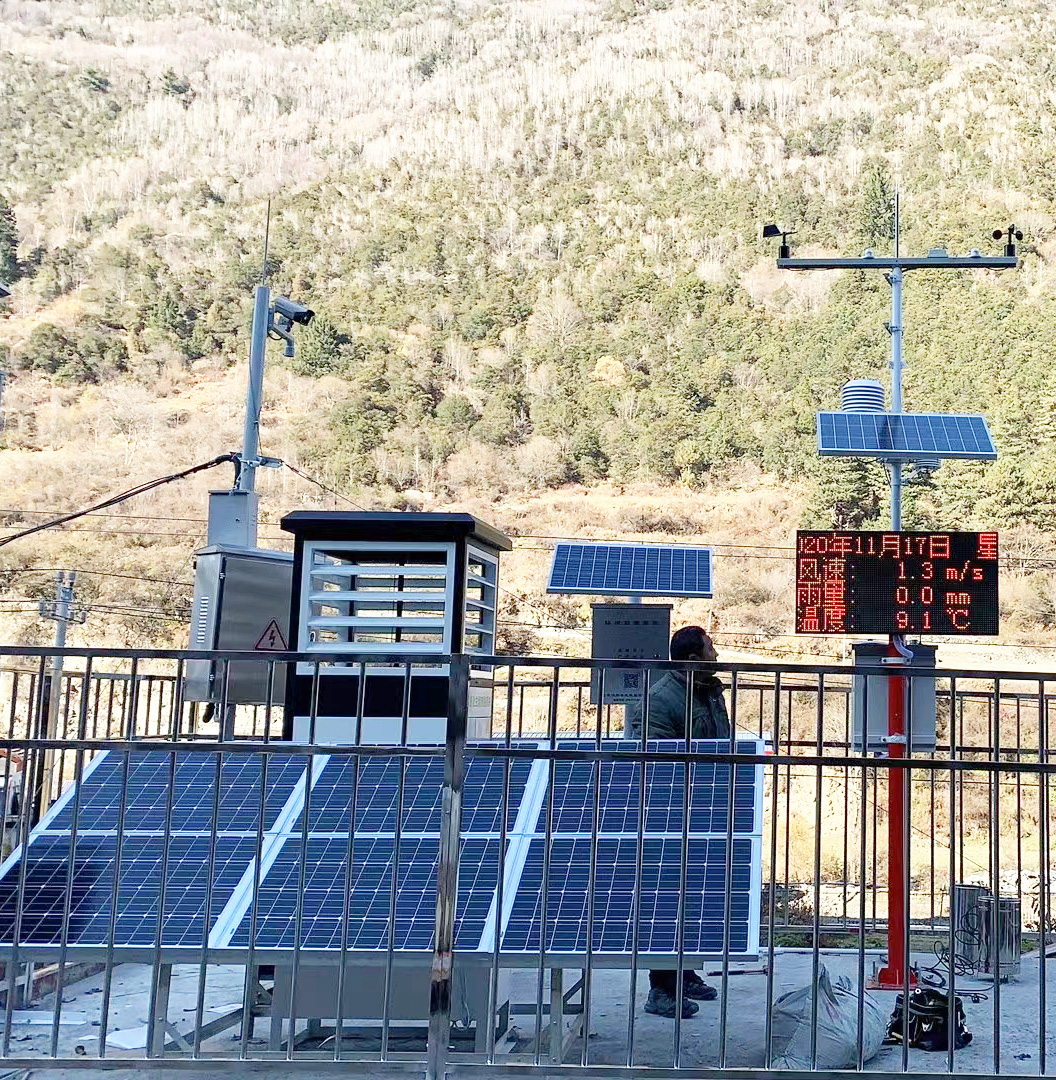

【遠程蟲情測報係統整體介紹】
智能遠程蟲情測報係統是我公司研製開發的一款新型蟲情測報係統。本產品生產及加工符合GB/T 24689.1-2009植物保護機械蟲情測報燈國家標準，主要是由撞擊屏、昆蟲導流屏、昆蟲收集盤，昆蟲蟲水分離係統、昆蟲紅外烘幹係統、昆蟲收集處理箱、金屬鹵化物誘蟲燈，光控、雨控、時控等係統組成。
係統采用不鏽鋼整體結構，利用光、電、數控技術，物聯網係統，氣象係統等多種係統，實現蟲體遠紅外自動處理、接蟲盒自動轉換、整燈自動運行等功能；在無人監管的情況下，能自動完成誘蟲、殺蟲、收集、分裝、排水等係統作業。該係統對昆蟲的發生、發展進行監測、分析和預測，為農業現代化提供服務，滿足蟲情測報、采集標本的需要。
【型號規定】
根據現場需求和功能的不同，遠程蟲情測報係統，基本可分為三種類型：
| 類別 | 市電供電型號 | 太陽能供電型號 |
| 蟲情測報係統（低）殺蟲燈 | PH-S/CQI | PH-T/CQI |
| 蟲情測報係統（中） | PH-S/CQII | PH-T/CQII |
| 蟲情測報係統（高） | PH-S/CQIII | PH-T/CQIII |
【功能區分】
| 遠程信息化蟲情測報係統 | ||||||||
| 主要技術規格 | PH-CQI | PH-CQII | PH-CQIII | |||||
| AC | DC | AC | DC | AC | DC | |||
| 1.整體結構： | 采用不鏽鋼,符合GB/T4237 | √ | √ | √ | √ | √ | √ | |
| 2.能源配置： | 交流電係統：AC 220V，50HZ；配送10米電線；預留太陽能係統接口 | √ | ○ | √ | ○ | √ | ○ | |
| 太陽能係統：蓄電池：400AH；太陽能電池板：600W；預留交流電接口 | ○ | √ | ○ | √ | ○ | √ | ||
| 3.控製模式： | 光控，雨控 | √ | √ | √ | √ | √ | √ | |
| 時控，分段時控 | ○ | ○ | √ | √ | √ | √ | ||
| 遠程控製，可編程自動控製 | ○ | ○ | √ | √ | √ | √ | ||
| 4.液晶顯示屏： | 10英寸彩色液晶觸摸平板電腦，搭載androids係統操作簡單，可通平板電腦對產品進行控製模式設定、功能測試 | ○ | ○ | √ | √ | √ | √ | |
| 5.自動落蟲機構： | 害蟲通過特殊的落蟲機構，進入烘烤係統後 | √ | √ | √ | √ | √ | √ | |
| 傳送到拍照平台上 | ○ | ○ | √ | √ | √ | √ | ||
| 6.蟲水分離機構： | 具有自動排水的蟲水分離機構，能有效將雨蟲分離，箱體內不留明顯積水 | √ | √ | √ | √ | √ | √ | |
| 7.害蟲自動烘幹功能： | 采用紅外技術，定時自動對害蟲進行烘幹，確保蟲體幹燥不腐爛，有兩個接蟲倉，同時烘烤 | √ | √ | √ | √ | √ | √ | |
| 8.烘幹溫度控製： | 配有溫度自動調節器，工作15分鍾後達到85±5℃，烘幹時間長度可以自行設置 | √ | √ | √ | √ | √ | √ | |
| 9.烘幹殺蟲效率： | 紅外殺蟲率>98%，蟲體完整率>95% | √ | √ | √ | √ | √ | √ | |
| 10.拍照平台： | 拍照平台為傳送帶結構，具有將害蟲傳送到接蟲倉的功能，並具有自動清潔功能，自動清潔傳送帶上的殘餘蟲屍骸，確保拍照背景清晰 | ○ | ○ | √ | √ | √ | √ | |
| 11.自動圖像采集功能： | 通過工業相機，1200W像素，定時采集害蟲照片，上傳到軟件平台 | ○ | ○ | √ | √ | ○ | ○ | |
| 通過工業相機，2000W像素，定時采集害蟲照片，上傳到軟件平台 | ○ | ○ | ○ | ○ | √ | √ | ||
| 12.物聯網軟件平台： | 測報端將害蟲照片等信息，通過4G無線網絡傳輸到客戶端(手機或電腦)，用戶通過手機或電腦查看害蟲照片、進行害蟲分類識別、生成蟲量趨勢圖等信息 | ○ | ○ | √ | √ | √ | √ | |
| 係統自動識別靶標害蟲和進行計數 | ○ | ○ | ○ | ○ | √ | √ | ||
| 13.兼容性： | 具有物聯網鏈接端口，可搭載氣象、土壤等監測設備，並通過軟件平台呈現監測數據 | ○ | ○ | √ | √ | √ | √ | |
| 14.具有自動轉倉功能： | 設有8個接蟲倉，周一到周日分天存放；可以實現自動轉倉和手動轉倉 | √ | √ | √ | √ | √ | √ | |
| 15.自動控製功能： | 晚上自動開燈，白天自動關燈(或根據時控） | √ | √ | √ | √ | √ | √ | |
| 16.時段控製: | 可根據靶標害蟲生活習性規律，設定多個工作時間段 | √ | √ | √ | √ | √ | √ | |
| 17.重啟功能 | 具備遠程重啟複位功能； | ○ | ○ | √ | √ | √ | √ | |
| 18.遠程調試功能 | 具備遠程調試功能，能提供遠距離技術支持服務； | ○ | ○ | √ | √ | √ | √ | |
| 19.防雷裝置： | 有相應避雷裝置；能夠有效防止感應雷擊 | √ | √ | √ | √ | √ | √ | |
| 20.具有斷電記憶功能： | 斷電後可將斷電前的工作做完再開始新的工作 | √ | √ | √ | √ | √ | √ | |
| 21.功耗/壽命： | 測報燈功率：≤225W；待機功率≤5W；設計壽命不少於5年 | √ | √ | √ | √ | √ | √ | |
| 22.誘蟲光源： | 18W黑光燈管（主波長為365nm） | √ | √ | √ | √ | √ | √ | |
| 23.撞擊屏： | 四塊撞擊屏互成90度角，單屏尺寸：長608mm±2mm、寬330±2mm、厚度不小於5mm | √ | √ | √ | √ | √ | √ | |
| 24.燈管啟動時間： | ≤5s | √ | √ | √ | √ | √ | √ | |
| 25.絕緣電阻： | ≥2.5MΩ | √ | √ | √ | √ | √ | √ | |
| 備注：AC表示交流電係統；DC表示直流電太陽能係統；“√”表示含此項參數；“○”表示無此項技術參數 | ||||||||
（1）PH-T/CQI型具體參數
蟲情測報燈PH-T/CQI型是由（撞擊屏、昆蟲導流屏、昆蟲收集盤，昆蟲蟲水分離係統、昆蟲紅外烘幹係統、昆蟲收集處理箱、金屬鹵化物誘蟲燈，光控、雨控、時控係統）等核心部件構成。 可有效監測遷飛性害蟲（草地貪夜蛾、稻縱卷葉螟、稻飛虱、草地螟、小地老虎等）田間種群動態，且監測峰次更多，誘集數量更大，對遷入、過境、遷出蟲群具有較強的誘捕作用。
1.整體結構采用不鏽鋼,符合GB/T4237；
2.能源配置：交流供電，AC220V，50HZ；太陽能供電:400AH,600W
3.控製模式：光控，雨控；
4.自動落蟲機構：害蟲通過特殊的落蟲機構，進入烘烤係統；
5.蟲水分離機構：具有自動排水的蟲水分離機構，能有效將雨蟲分離，箱體內不留明顯積水。
6.害蟲自動烘幹功能：采用烘烤技術，定時自動對害蟲進行烘幹，確保蟲體幹燥不腐爛，有兩個接蟲倉，同時烘烤；
7.烘幹溫度控製：配有溫度自動調節器，工作15分鍾後達到85±5℃
8.烘幹殺蟲效率：烘烤殺蟲率>98%，蟲體完整率>95%。
9.具有自動轉倉功能：設有8個接蟲倉，周一到周日分天存放；可以實現自動轉倉和手動轉倉。
10.自動控製功能：晚上自動開燈，白天自動關燈(或根據時控控製）；
11.防雷裝置：有避雷針和接地裝置，能夠有效防止雷擊。
12.具有斷電記憶功能，斷電恢複之後可將斷電前的工作做完再開始新的工作。
功耗：測報燈功率：≤225W；待機功率≤5W。設計壽命不少於5年
13.誘蟲光源：20W黑光燈管（主波長為365nm）
14.四塊撞擊屏互成90度角，單屏尺寸：長608mm±2mm、寬330±2mm、厚度不小於5mm
15.燈管啟動時間：≤5s。
16.絕緣電阻：≥2.5MΩ
（2）PH-T/CQII型具體參數
蟲情測報燈PH-T/CQII型是由（撞擊屏、昆蟲導流屏、昆蟲收集盤，昆蟲蟲水分離係統、昆蟲紅外烘幹係統、昆蟲收集處理箱、金屬鹵化物誘蟲燈，光控、雨控、時控係統）等核心部件構成。 可有效監測遷飛性害蟲（草地貪夜蛾、稻縱卷葉螟、稻飛虱、草地螟、小地老虎等）田間種群動態，且監測峰次更多，誘集數量更大，對遷入、過境、遷出蟲群具有較強的誘捕作用。
1.整體結構采用不鏽鋼,符合GB/T4237；
2.能源配置：交流供電，AC220V，50HZ；太陽能供電:200AH,400W
3.控製模式：光控，雨控，時控，分段時控，遠程控製，可編程自動控製；
4.液晶顯示屏：10英寸彩色液晶觸摸平板電腦，搭載androids係統操作簡單，可通平板電腦對產品進行控製模式設定、功能測試；
5.自動落蟲機構：害蟲通過特殊的落蟲機構，進入烘烤係統後，傳送到拍照平台上；
6.蟲水分離機構：具有自動排水的蟲水分離機構，能有效將雨蟲分離，箱體內不留明顯積水。
7.害蟲自動烘幹功能：采用紅外技術，定時自動對害蟲進行烘幹，確保蟲體幹燥不腐爛，有兩個接蟲倉，同時烘烤；
8.烘幹溫度控製：配有溫度自動調節器，工作15分鍾後達到85±5℃，烘幹時間長度可以自行設置。
9.烘幹殺蟲效率：紅外殺蟲率>98%，蟲體完整率>95%。
10.拍照平台：拍照平台為傳送帶結構，具有將害蟲傳送到接蟲倉的功能，並具有自動清潔功能，自動清潔傳送帶上的殘餘蟲屍骸，確保拍照背景清晰；
11.自動圖像采集功能：通過工業相機，1200W像素，定時采集害蟲照片，上傳到軟件平台；
12.搭載物聯網軟件平台：測報端將害蟲照片等信息，通過無線網絡傳輸到客戶端(手機或電腦)，用戶通過手機或電腦查看害蟲照片；
13.兼容性：具有物聯網鏈接端口，可搭載氣象、土壤等監測設備，並通過軟件平台呈現監測數據；
14.具有自動轉倉功能：設有8個接蟲倉，周一到周日分天存放；可以實現自動轉倉和手動轉倉。
15.自動控製功能：晚上自動開燈，白天自動關燈(或根據時控控製）；。
16.時段控製: 可根據靶標害蟲生活習性規律，設定多個工作時間段。
17.具有斷電記憶功能，斷電恢複之後可將斷電前的工作做完再開始新的工作。
18.具備遠程無線重啟功能，可通過PC端發送相應的命令進行遠程重啟；
19.遠程調試功能：具備遠程調試功能，能提供遠距離技術支持服務；
20.功耗：測報燈功率：≤225W；待機功率≤5W。設計壽命不少於5年
21.誘蟲光源：20W黑光燈管（主波長為365nm）
22.四塊撞擊屏互成90度角，單屏尺寸：長608mm±2mm、寬330±2mm、厚度不小於5mm
23.燈管啟動時間：≤5s。
24.絕緣電阻：≥2.5MΩ
（3）PH-T/CQII型具體參數
蟲情測報燈PH-T/CQIII型是由（撞擊屏、昆蟲導流屏、昆蟲收集盤，昆蟲蟲水分離係統、昆蟲紅外烘幹係統、昆蟲收集處理箱、金屬鹵化物誘蟲燈，光控、雨控、時控係統）等核心部件構成。 可有效監測遷飛性害蟲（草地貪夜蛾、稻縱卷葉螟、稻飛虱、草地螟、小地老虎等）田間種群動態，且監測峰次更多，誘集數量更大，對遷入、過境、遷出蟲群具有較強的誘捕作用。
1.整體結構采用不鏽鋼,符合GB/T4237；
2.能源配置：交流供電，AC220V，50HZ；太陽能供電:200AH,400W
3.控製模式：光控，雨控，時控，分段時控，遠程控製，可編程自動控製；
4.液晶顯示屏：10英寸彩色液晶觸摸平板電腦，搭載androids係統操作簡單，可通平板電腦對產品進行控製模式設定、功能測試；
5.自動落蟲機構：害蟲通過特殊的落蟲機構，進入烘烤係統後，傳送到拍照平台上；
6.蟲水分離機構：具有自動排水的蟲水分離機構，能有效將雨蟲分離，箱體內不留明顯積水。
7.害蟲自動烘幹功能：采用紅外技術，定時自動對害蟲進行烘幹，確保蟲體幹燥不腐爛，有兩個接蟲倉，同時烘烤；
8.烘幹溫度控製：配有溫度自動調節器，工作15分鍾後達到85±5℃，烘幹時間長度可以自行設置。
9.烘幹殺蟲效率：紅外殺蟲率>98%，蟲體完整率>95%。
10.拍照平台：拍照平台為傳送帶結構，具有將害蟲傳送到接蟲倉的功能，並具有自動清潔功能，自動清潔傳送帶上的殘餘蟲屍骸，確保拍照背景清晰；
11.自動圖像采集功能：通過工業相機，1200W（可選2000W）像素，定時采集害蟲照片，上傳到軟件平台；
12.搭載物聯網軟件平台：測報端將害蟲照片等信息，通過無線網絡傳輸到客戶端(手機或電腦)，用戶通過手機或電腦查看害蟲照片、進行害蟲分類識別和計數等信息；
13.兼容性：具有物聯網鏈接端口，可搭載氣象、土壤等監測設備，並通過軟件平台呈現監測數據；
14.具有自動轉倉功能：設有8個接蟲倉，周一到周日分天存放；可以實現自動轉倉和手動轉倉。
15.自動控製功能：晚上自動開燈，白天自動關燈(或根據時控控製）；。
16.時段控製: 可根據靶標害蟲生活習性規律，設定多個工作時間段。
17.具有斷電記憶功能，斷電恢複之後可將斷電前的工作做完再開始新的工作。
18.具備遠程無線重啟功能，可通過PC端發送相應的命令進行遠程重啟；
19.遠程調試功能：具備遠程調試功能，能提供遠距離技術支持服務；
20.功耗：測報燈功率：≤225W；待機功率≤5W。設計壽命不少於5年
21.誘蟲光源：20W黑光燈管（主波長為365nm）
22.四塊撞擊屏互成90度角，單屏尺寸：長608mm±2mm、寬330±2mm、厚度不小於5mm
23.燈管啟動時間：≤5s。
24.絕緣電阻：≥2.5MΩ
1、 在蟲情上可以增加相應的驅鳥的功能，就是增加一個驅鳥的設備，在設置裏麵可以設置，設定相應的時間段，定時的震動和聲音報警；
2、 在蟲情設備上可以增加語音播報的特色功能，可以進行相應的語音播報，如：“進入光控模式”、“進入時控模式”、“打開排水倉”、“關閉排水倉”、“打開上蟲倉”、“關閉上蟲倉”等等，就是把相應工作模式的變化通過語音實時播報出來，給操作人員最直觀的體驗；
3、 增加遠程重啟複位蟲情測報燈的功能，在設備正常工作中，萬一出現什麽地方卡住，可進行遠程重啟複位蟲情測報燈，此功能可做為一個特色功能，在控標上也許是個亮點；（此功能已經實現）
4、 支持遠程調試功能：具備遠程調試功能，能提供遠距離技術支持服務；（此功能已經實現）
5、 係統顯示界麵能準確顯示故障碼，方便用戶及相應人員進行故障判斷（此功能已經實現）
