原理：

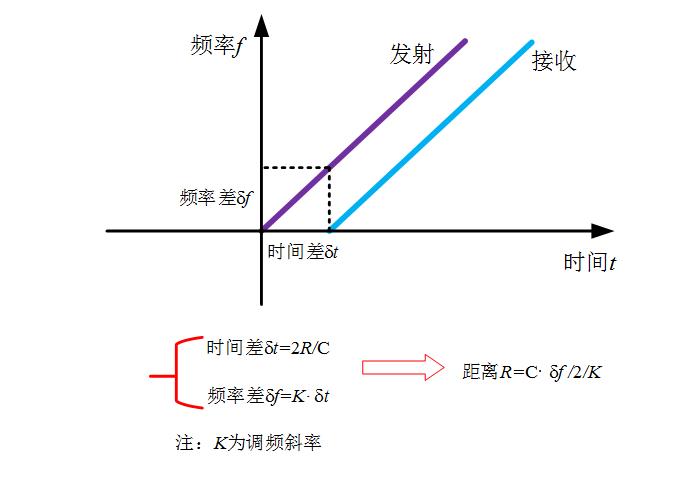

80G雷達物位計采用調頻連續波（FMCW）技術。天線發射高頻的調頻雷達信號, 雷達信號的頻率線性增加。發射的雷達信號經被測量介質反射後由同—天線接收。 在同—時刻,發射信號頻率與接收信號頻率的頻率差與被測距離成正比。采集到的頻率差信號,經快速傅裏葉變換(FFT）得到反射回波的頻譜,並以此計算得出待測目標的距離o

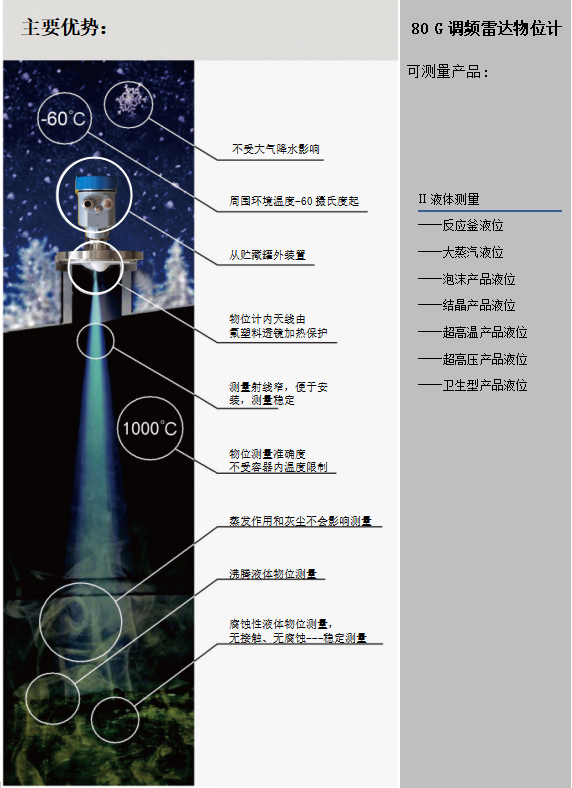

特點：
1. 毫米波雷達，測量精度最高可達±2mm，測量最小盲區為0.05m。
2. 更小的天線尺寸，滿足了更多的工況場合測量。
3. 多種透鏡天線，更小的發射角，更集中的能量，回波信號更強，同等工礦條件下，相比於
其他雷達產品具有更高的可靠性。
4. 擁有更強的穿透性，在有粘附及凝結的情況下也可以正常使用。
5. 動態信號範圍更大，對於低介電常數介質的測量更加穩定。
6. 多種測量模式，快速測量模式下雷達反應
1. 毫米波雷達，測量精度最高可達±2mm，測量最小盲區為0.05m。
2. 更小的天線尺寸，滿足了更多的工況場合測量。
3. 多種透鏡天線，更小的發射角，更集中的能量，回波信號更強，同等工礦條件下，相比於
其他雷達產品具有更高的可靠性。
4. 擁有更強的穿透性，在有粘附及凝結的情況下也可以正常使用。
5. 動態信號範圍更大，對於低介電常數介質的測量更加穩定。
6. 多種測量模式，快速測量模式下雷達反應

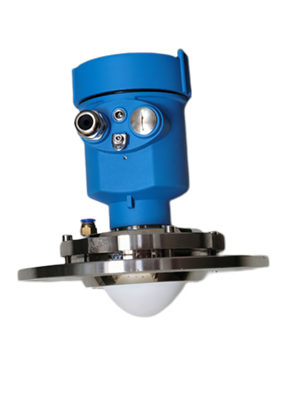

RD80G係列產品介紹
 |
RD80G01 測量介質：液體 無腐蝕 測量範圍：0.05m～10/20/30/60/100m 過程連接：G1½A / 1½NPT螺紋/ 法蘭≥DN40 過程溫度：-40～80℃ 過程壓力：-0.1～0.3 MPa 天線尺寸：32mm透鏡天線 天線材質：PTFE 精 度： ±1mm 防護等級： IP67 中心頻率： 123GHz 發 射 角： 3° 電 源： 二線製/DC24V 四線製/DC12~24V 四線製/AC220V 外 殼： 鋁/塑料/不鏽鋼 信號輸出： 二線製/4...20mA/HART協議 四線製4...20mA/ RS485 Modbus |
 |
RD80G02 測量介質：無腐蝕液體，輕微腐蝕液體 測量範圍：0.1m~10/20/30/60/100m 過程連接：法蘭≥DN80 過程溫度：-40～110℃ 過程壓力：-0.1～1.6MPa 天線尺寸：32mm透鏡天線 天線材質：PTFE 精 度：±1mm（量程在35m以下） ±5mm （量程在35m—100m間） 防護等級：IP67 中心頻率：80GHz 發 射 角：3° 電 源：二線製/DC24V 四線製/DC12~24V 四線製/AC220V 外 殼：鋁/不鏽鋼 信號輸出：二線製/4...20mA/HART協議 四線製4...20mA/ RS485 Modbus |
 |
RD80G03 測量介質：強腐蝕液體，蒸汽，泡沫 測量範圍：0.1m～10/20/30/60/100m 過程連接：法蘭≥DN50 過程溫度：-40～130℃ 過程壓力：-0.1～2.5MPa 天線尺寸：34mm透鏡天線（根據法蘭大小決定） 天線材質：PTFE 精 度：±1mm（量程在35m以下） ±5mm（量程在35m—100m間） 防護等級：IP67 中心頻率：80GHz 發 射 角：3° 電 源：二線製/DC24V 四線製/DC12~24V 四線製/AC220V 外 殼：鋁/不鏽鋼 信號輸出：二線製/4...20mA/HART協議 四線製4...20mA/ RS485 Modbus |
 |
RD80G04 測量介質：強腐蝕液體，蒸汽，泡沫 測量範圍：0.1m~10/20/30/60/100m 過程連接：法蘭≥DN50 過程溫度：-40～130℃ 過程壓力：-0.1～1.0MPa 天線尺寸：76mm透鏡天線 天線材質：PTFE 精 度：±1mm 防護等級：IP67 中心頻率：80GHz 發 射 角：3° 電 源：二線製/DC24V 四線製/DC12~24V 四線製/AC220V 外 殼：鋁/塑料/不鏽鋼 信號輸出：二線製/4...20mA/HART協議 四線製4...20mA/ RS485 Modbus |
 |
RD80G05 測量介質：強腐蝕液體，蒸汽，泡沫，高溫高壓 測量範圍：0.1m~10/20/30/60/100m 過程連接：法蘭≥DN80 過程溫度：-40～200℃ 過程壓力：-0.1～2.5MPa 天線尺寸：76mm透鏡天線（根據法蘭大小定製） 天線材質：PTFE/整體填充 精 度：±1mm 防護等級：IP67 中心頻率：80GHz 發 射 角：3° 電 源：二線製/DC24V 四線製/DC12~24V四線製/AC220V 外 殼：鋁 /塑料 /不鏽鋼 信號輸出：二線製/4...20mA/HART協議 四線製4...20mA/ RS485 Modbus |
 |
RD80G06 測量介質：固體，存儲容器，過程容器或者強粉塵場合 測量範圍：0.3m~10/20/30/60/100m 過程連接：法蘭≥DN100 過程溫度：-40～110℃ 過程壓力：-0.1～0.3MPa 天線尺寸：76mm透鏡天線 +萬向吹掃 （或不帶吹掃） 天線材質：PTFE 精 度：±5mm 防護等級：IP67 中心頻率：80GHz 發 射 角：3° 電 源：二線製/DC24V 四線製/DC12~24V四線製/AC220V 外 殼：鋁/塑料/不鏽鋼 信號輸出：二線製/4...20mA/HART協議 四線製4...20mA/ RS485 Modbus |
安裝要求

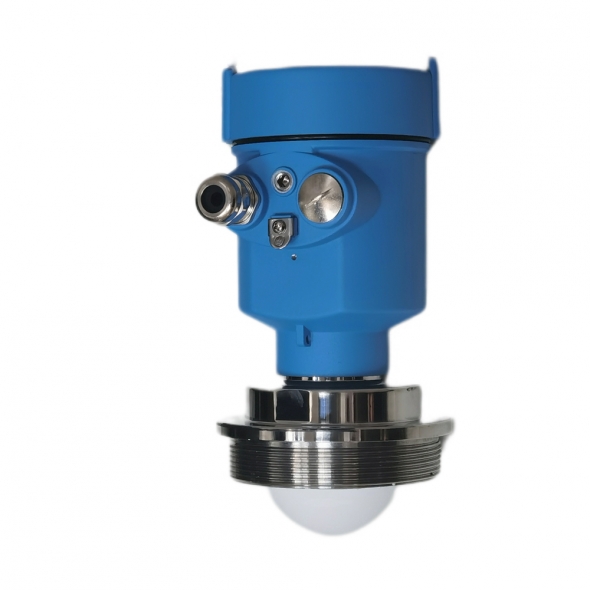

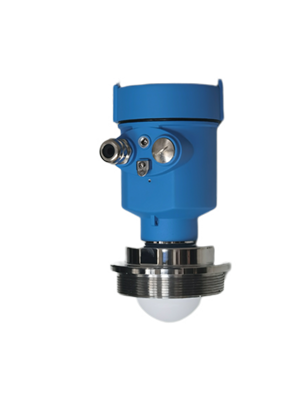

安裝方式1：螺紋安裝（適用於RD80G01）

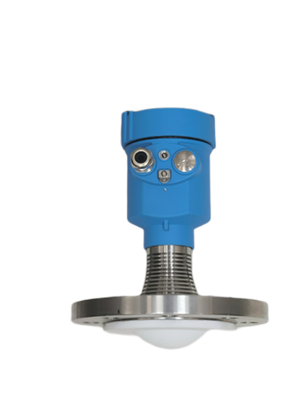

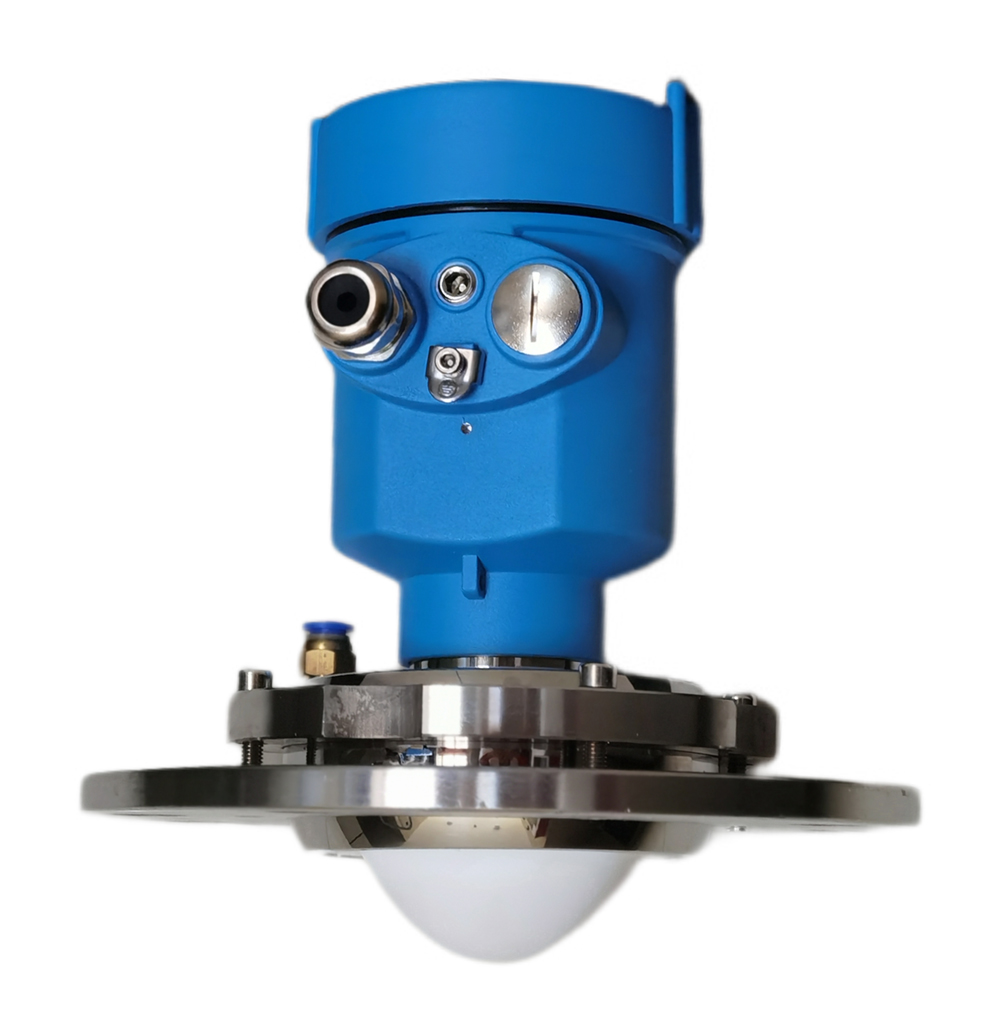

安裝方式2：法蘭安裝

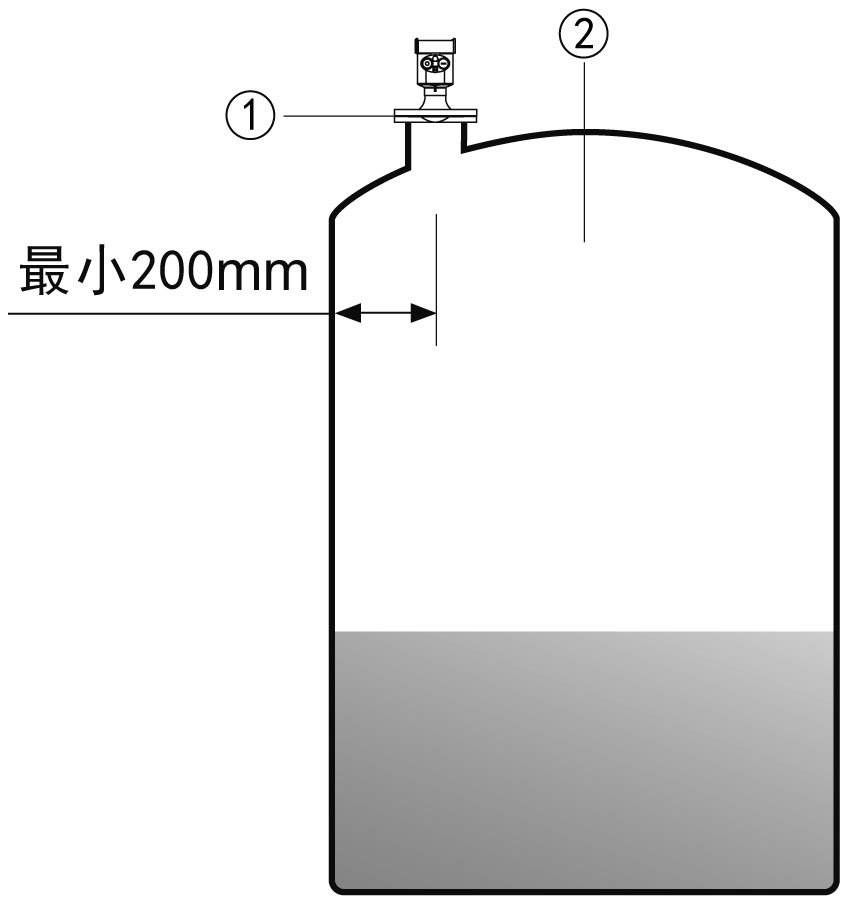

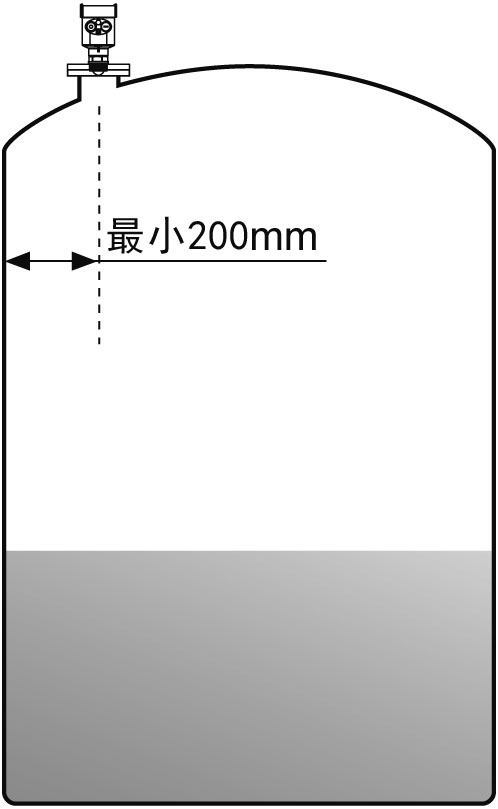

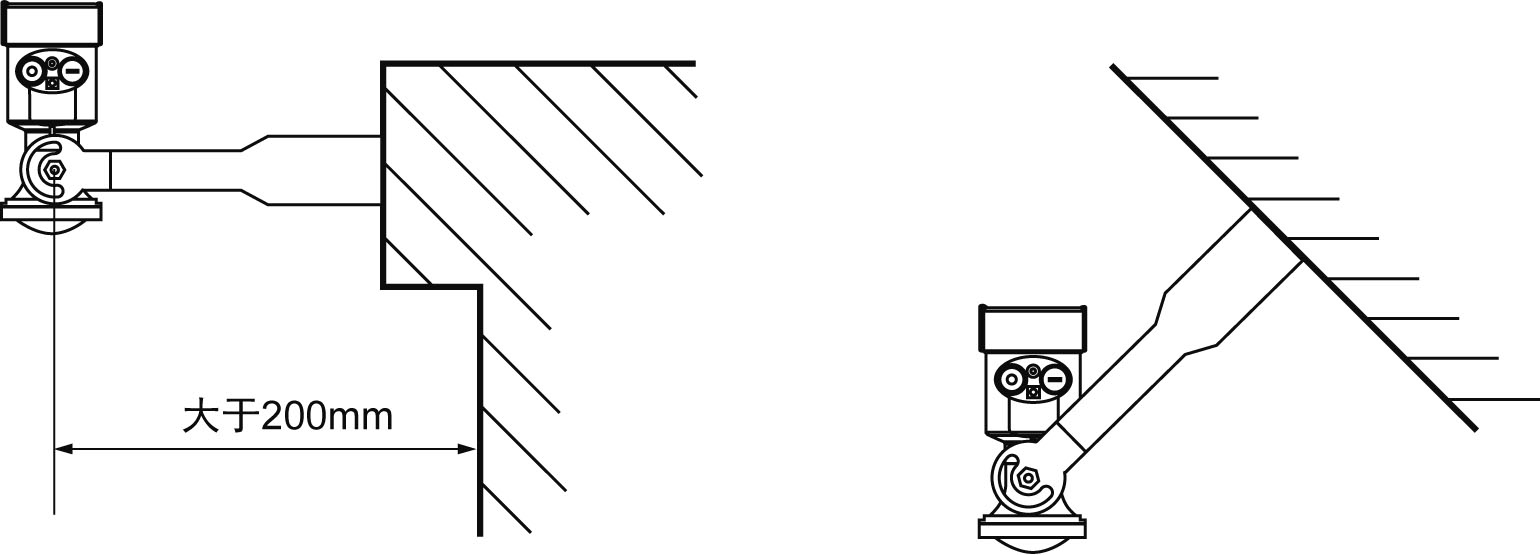

采用法蘭安裝時儀表距離罐壁最小距離應為200mm。
①基準麵 ②容器中央或對稱軸
 |
 |

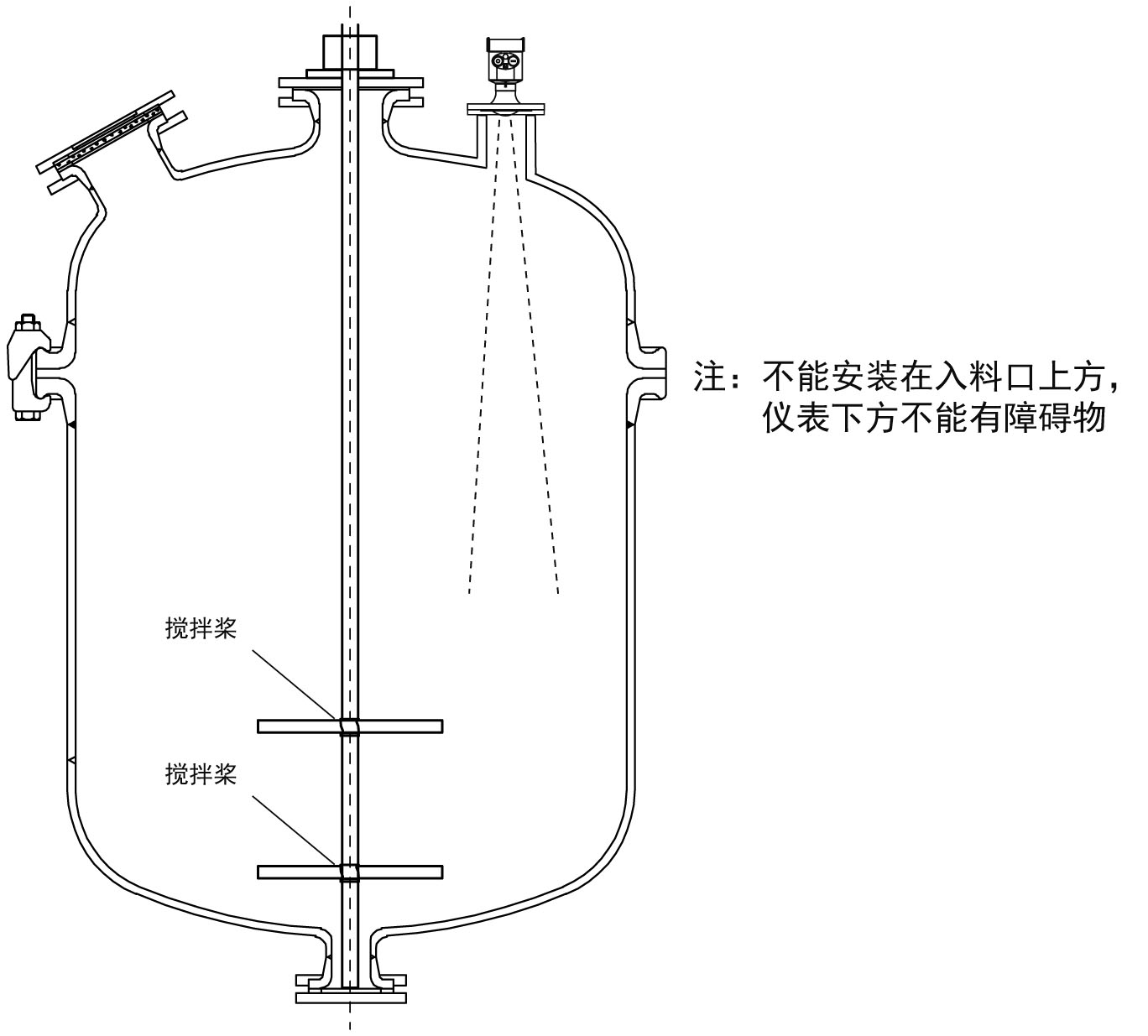

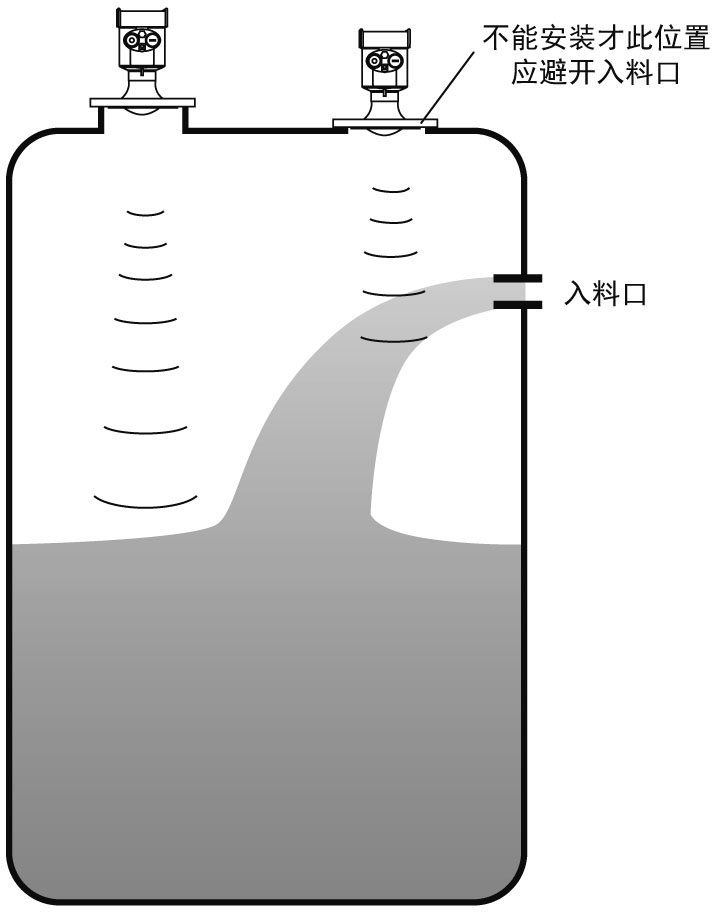

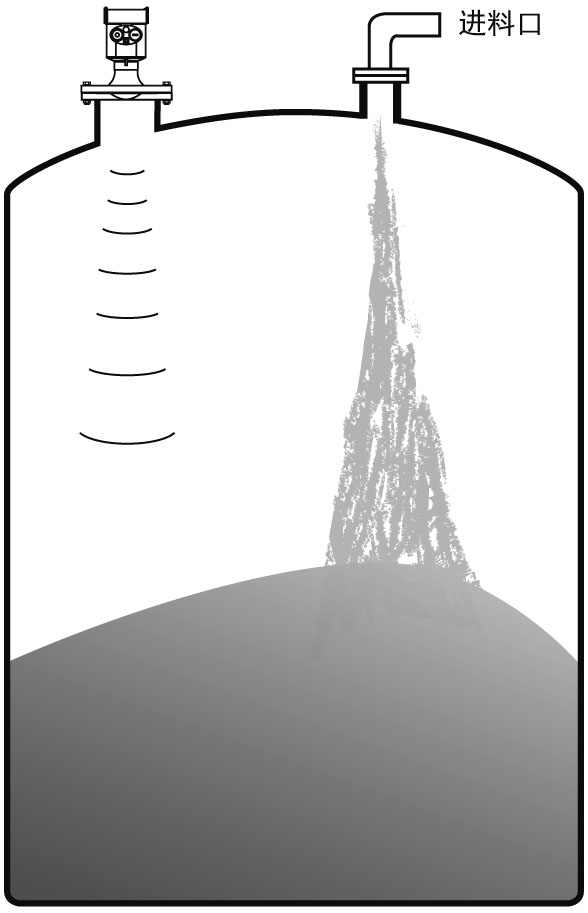

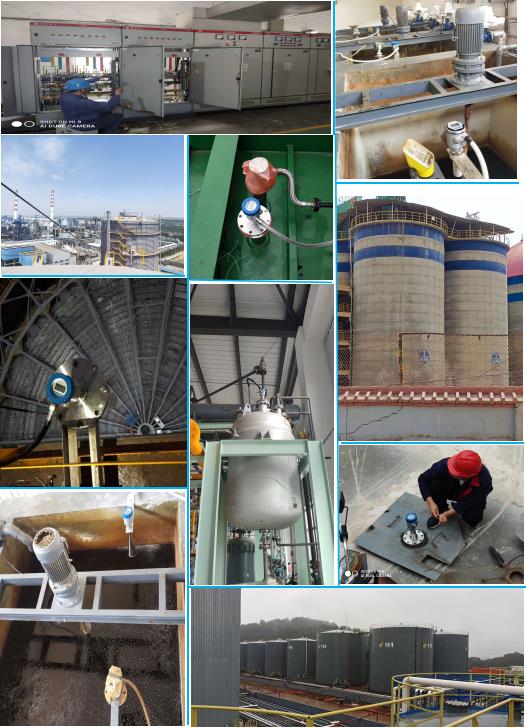

安裝要求：儀表在安裝時避免安裝在入料口的上方，盡量避開各種影響
信號的物體，如攪拌槳等
測固體 測液體

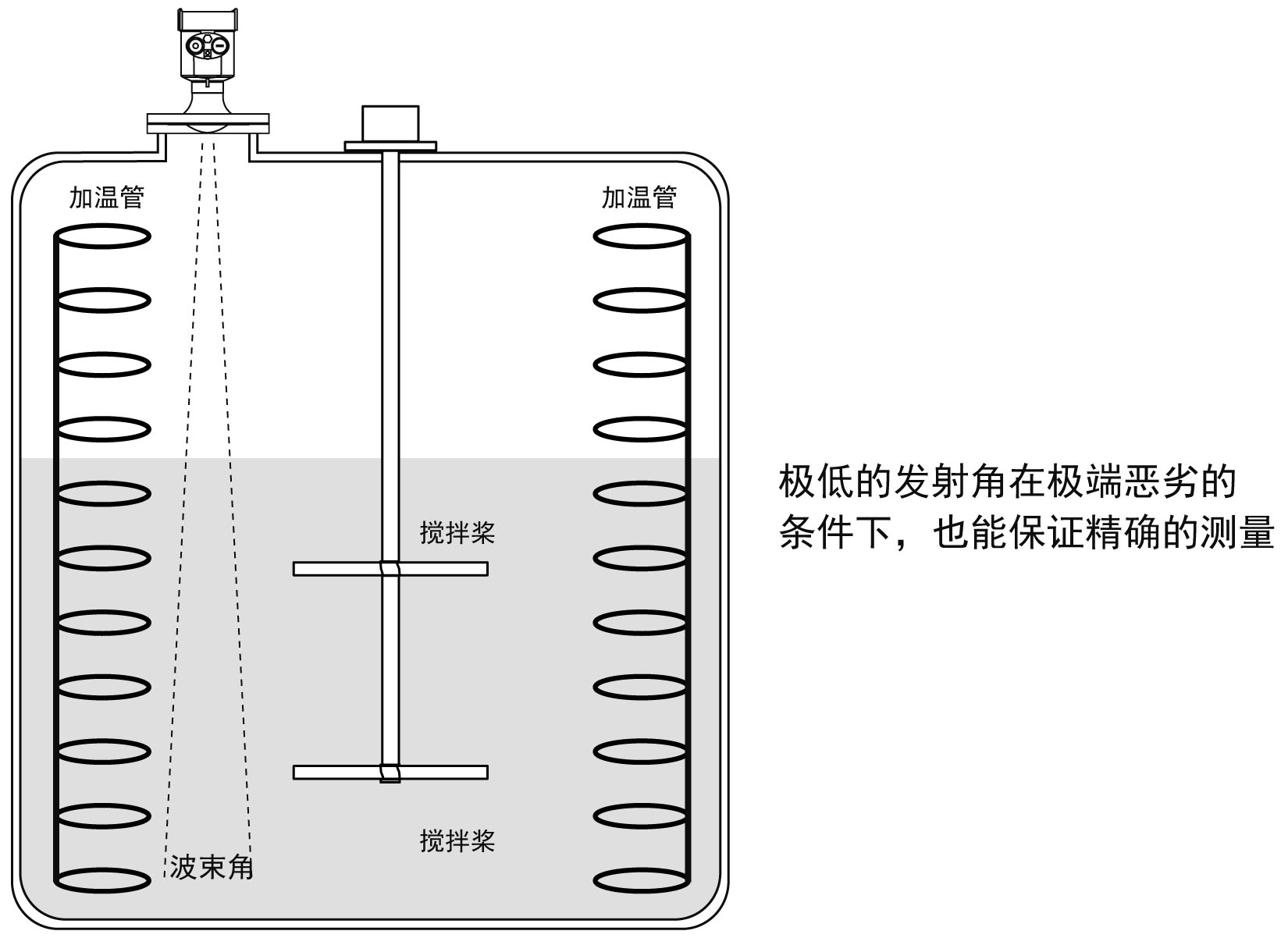

在極端複雜的工況下，以雷達安裝點為中心，半徑20cm的區域內沒有任何障礙物，儀表即可正常工作。

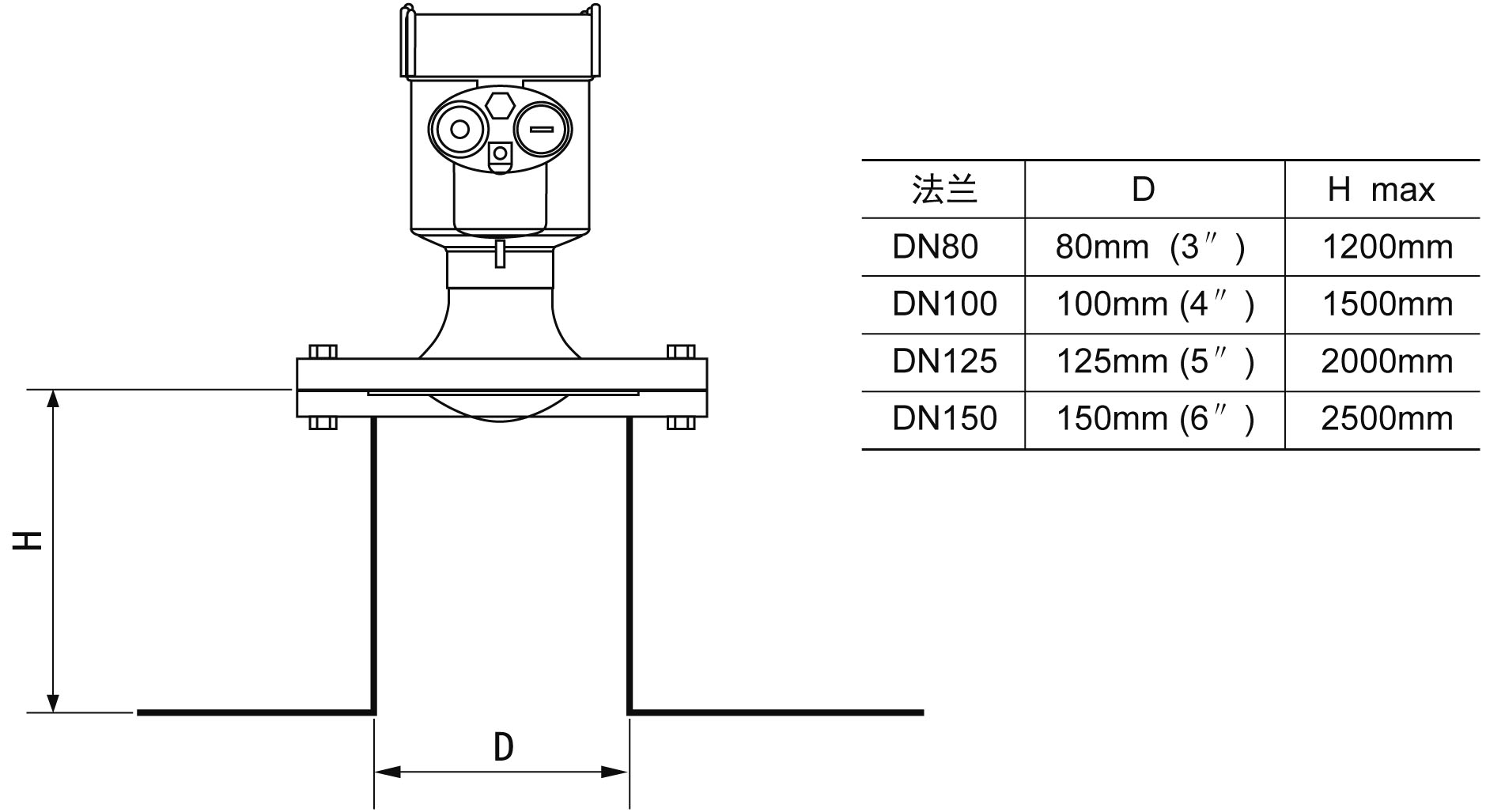

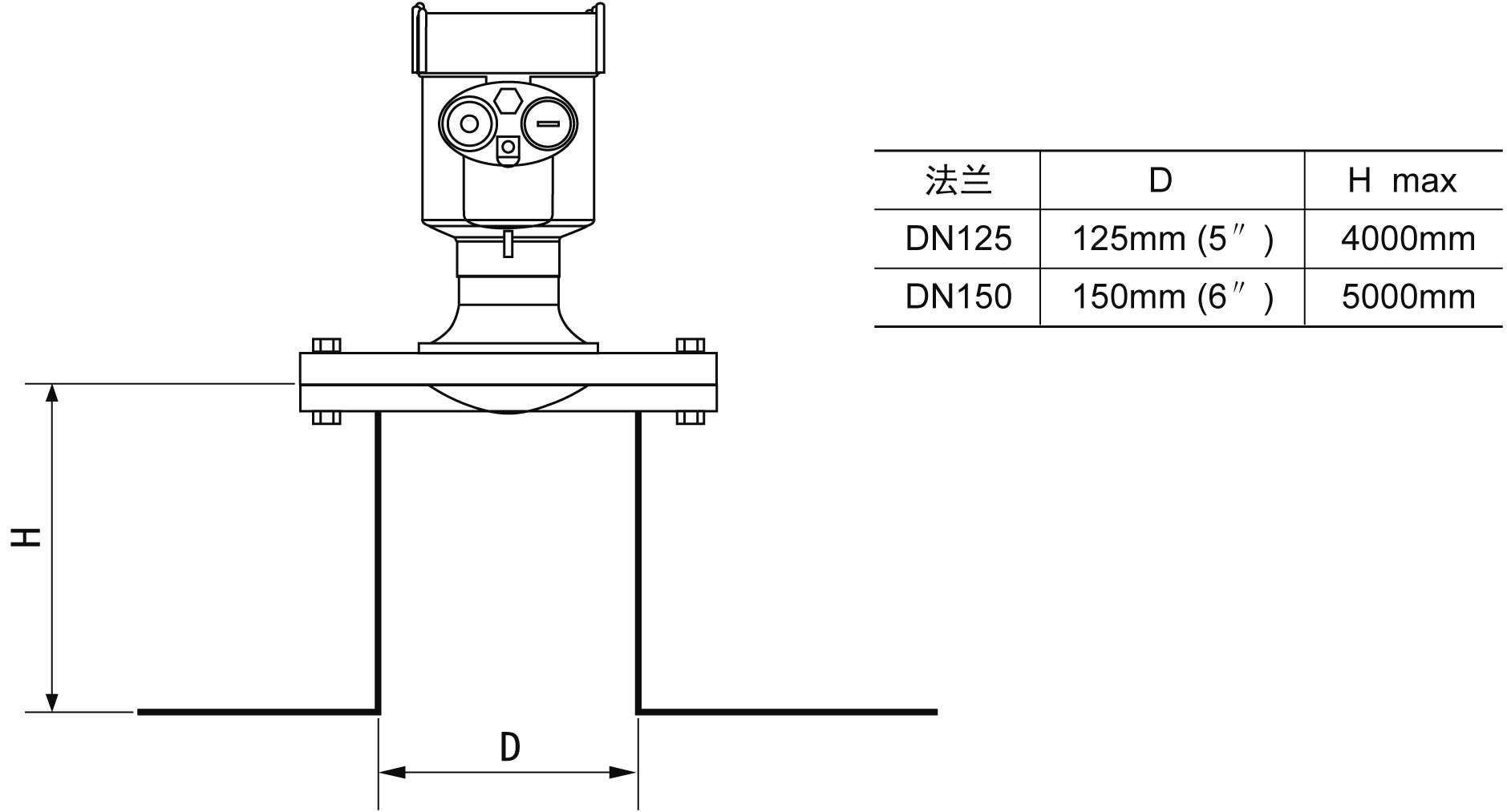

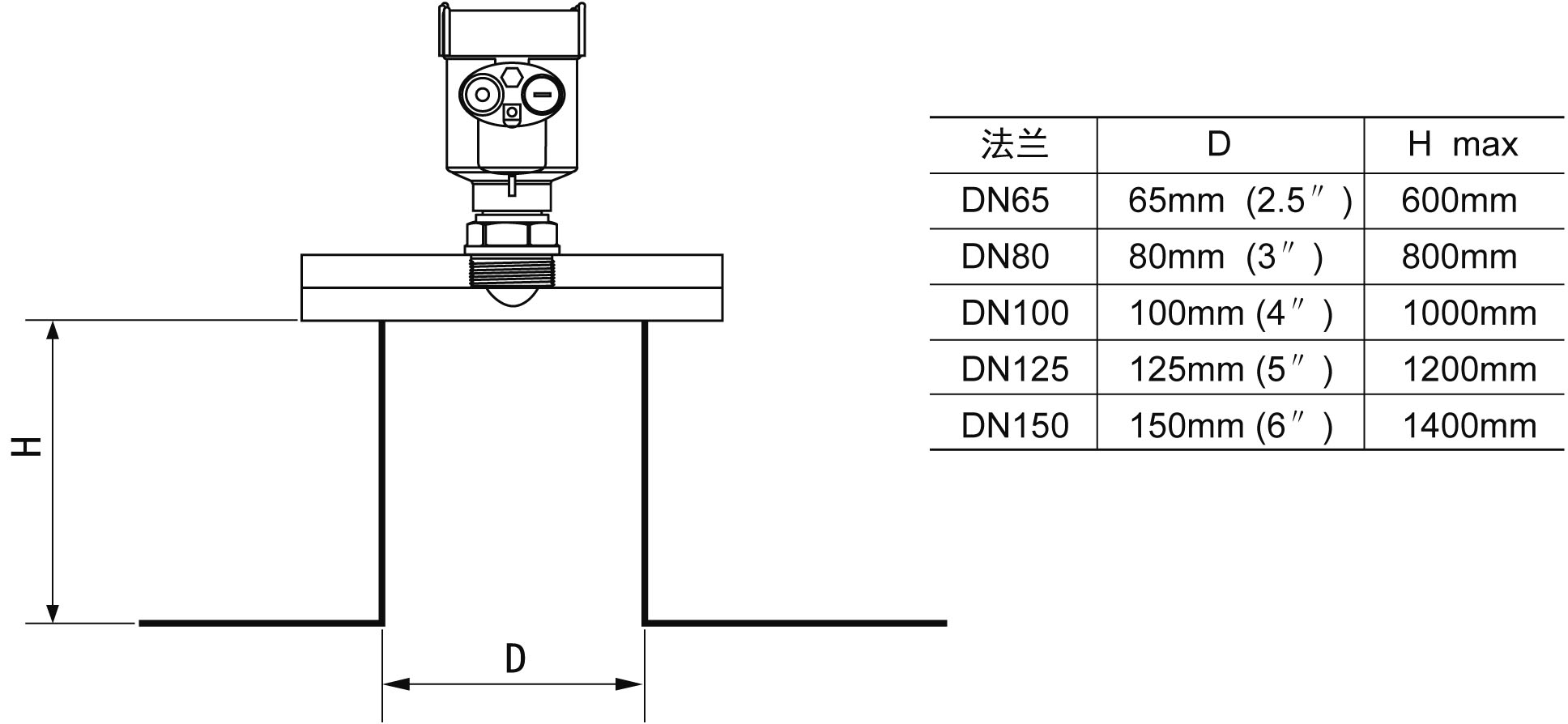

安裝接管示意圖：
最大安裝短管高度 H max 取決於安裝短管管徑D及產品發射角的大小。
過長的安裝接管，會影響雷達性能。
RD80G01/02
RD80G03/RD80G04/RD80G05
RD80G06
RD80G電氣連接
供電電壓
(4～20) mA/HART（兩線製） 供電電源和輸出電流信號共用一根兩芯屏蔽電纜線。具體供電電壓範圍參見技術數據。
(4～20) mA（四線製/六線製） 電源需單獨供電，電源與電流信號使用一根四芯屏蔽電纜線（電流信號與RS485接口可同時輸出，同時輸出需要使用一根六芯的屏蔽電纜）。
RS485/Modbus
電源需單獨供電，電源與數字使用一根四芯屏蔽電纜（電流信號與RS485接口可同時輸出，同時輸出需要使用一根六芯的屏蔽電纜）。
連接方式

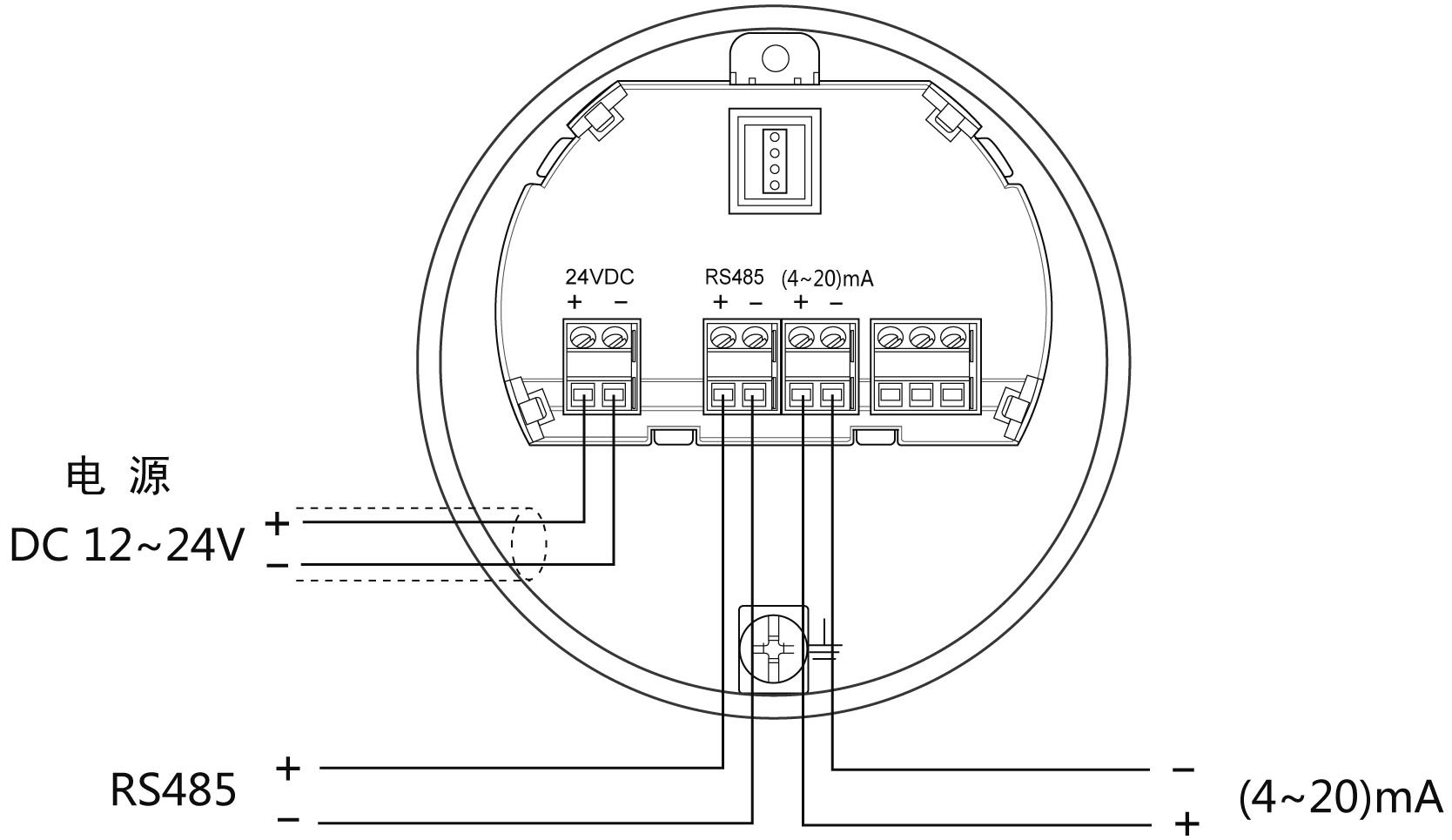

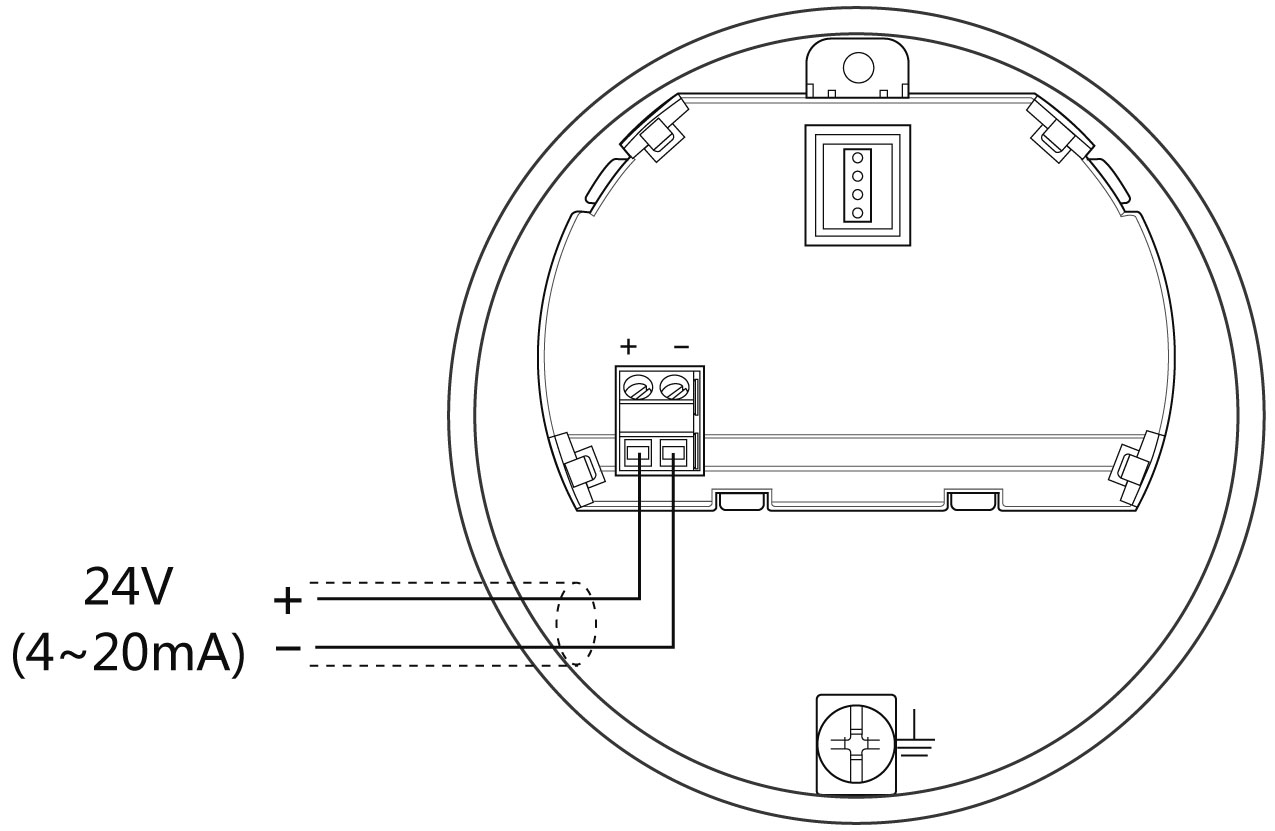

24V 兩線製接線圖如下：
12~24V 四線製接線圖如下：
安全指導
請遵守當地電氣安裝規程的要求！
請遵守當地對人員健康和安全的規程要求。所有對儀表電氣部件的操作必須由經過正規培訓的專業人員完成。
請檢查儀表的銘牌確保產品規格符合您的要求。請確保供電電壓與儀表銘牌上的要求一致。
防護等級
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如下圖：
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規範的要求。

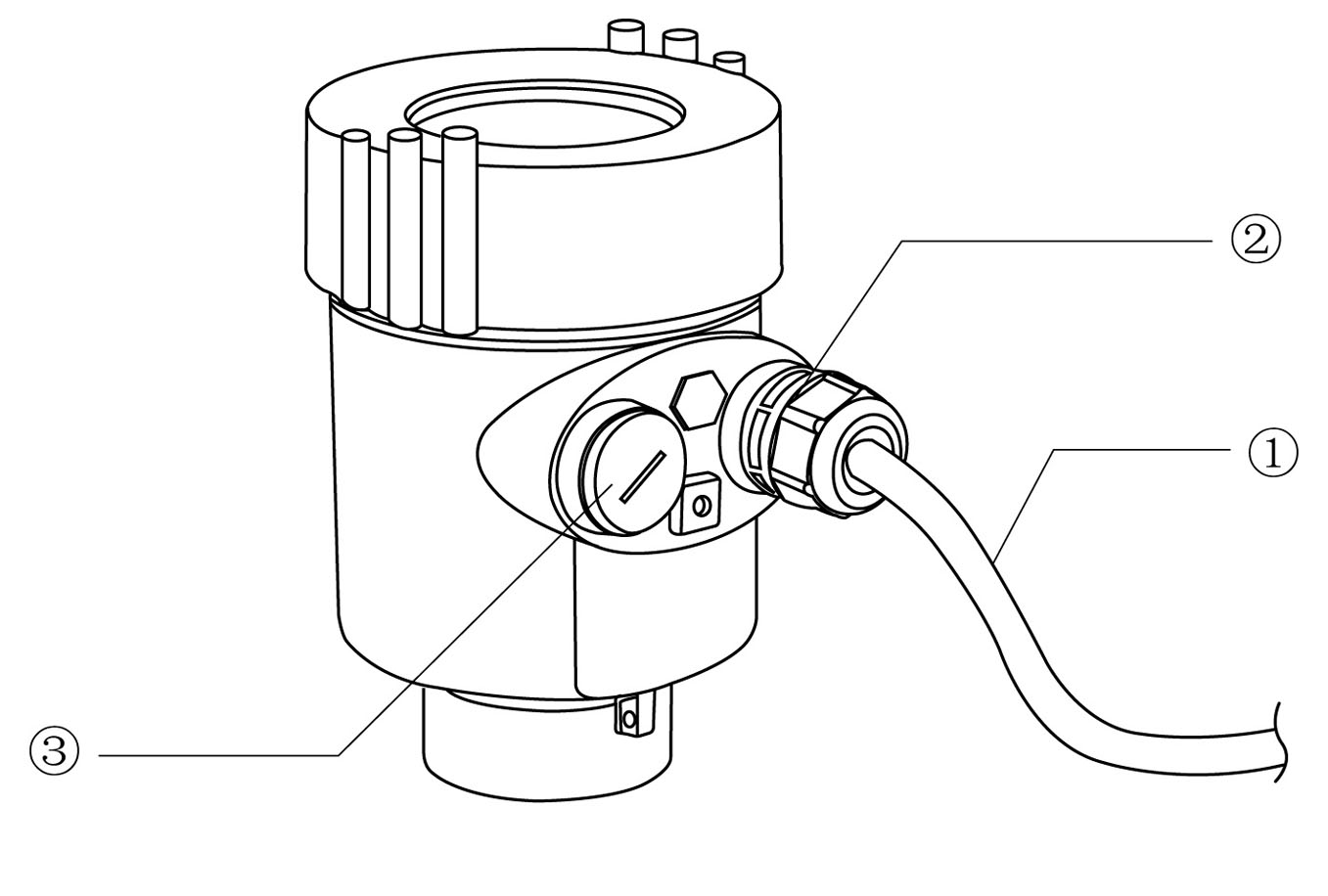

在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電氣接口用盲堵堵緊，見③
RD80G 結構尺寸

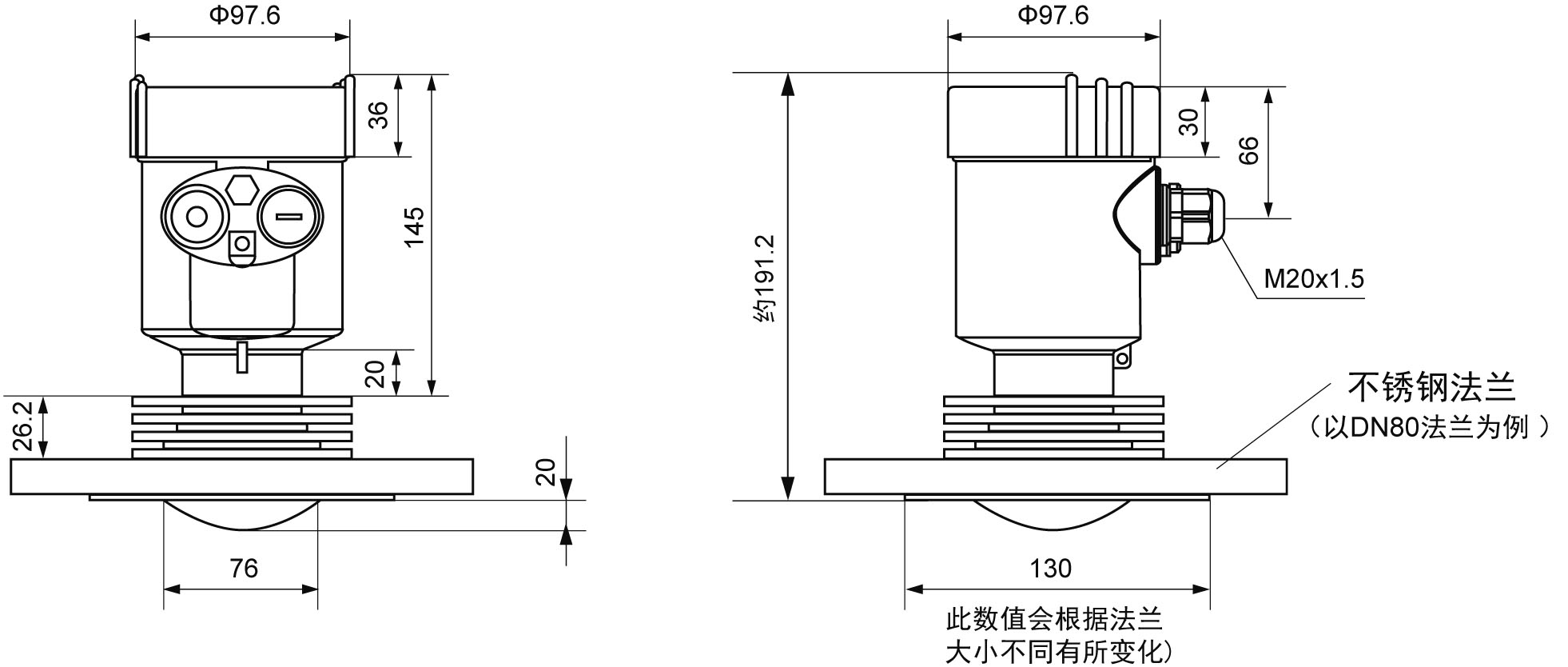

表殼尺寸（單位：mm）
鑄鋁表殼

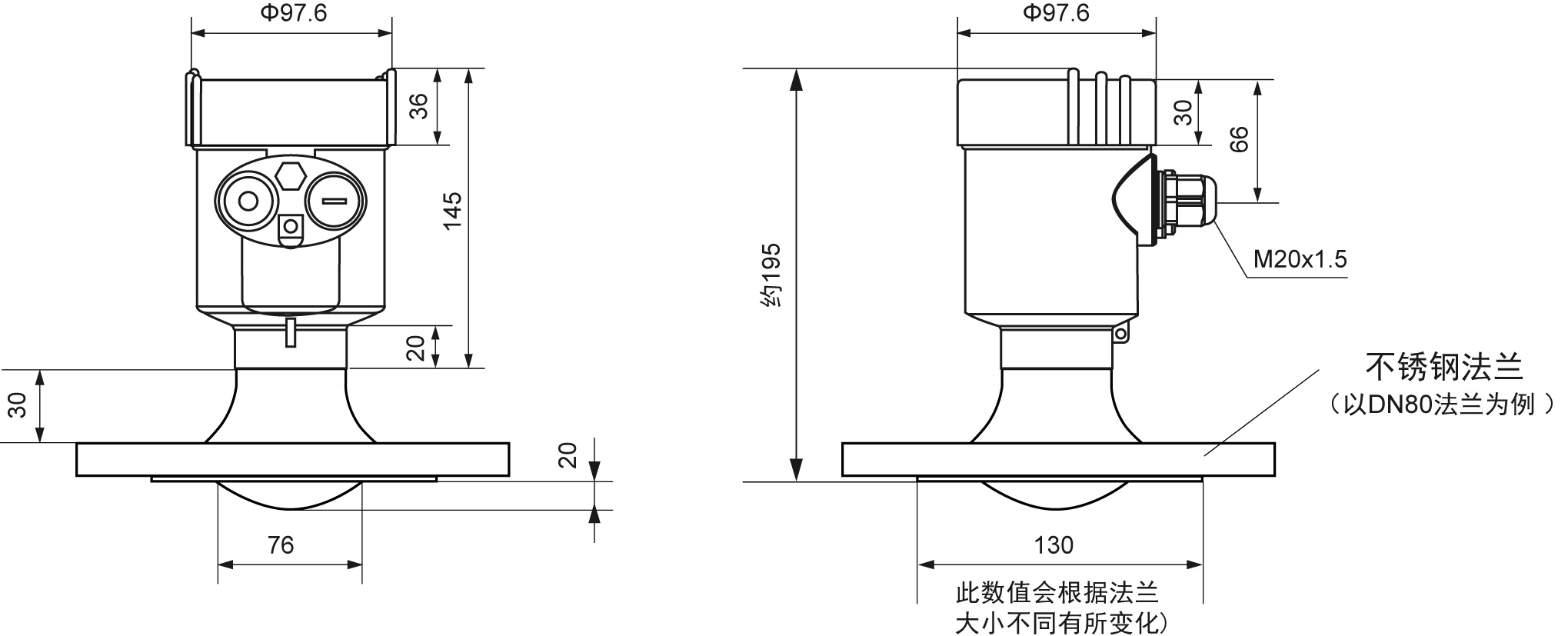

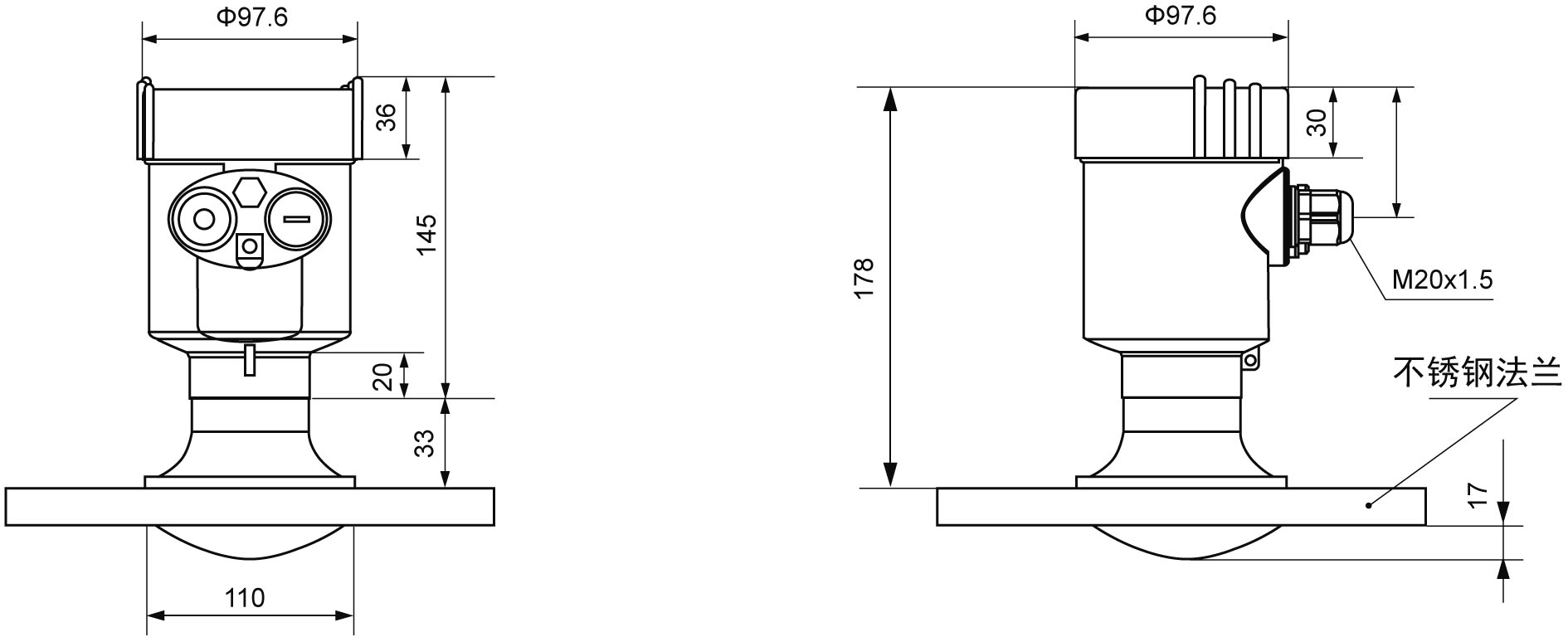

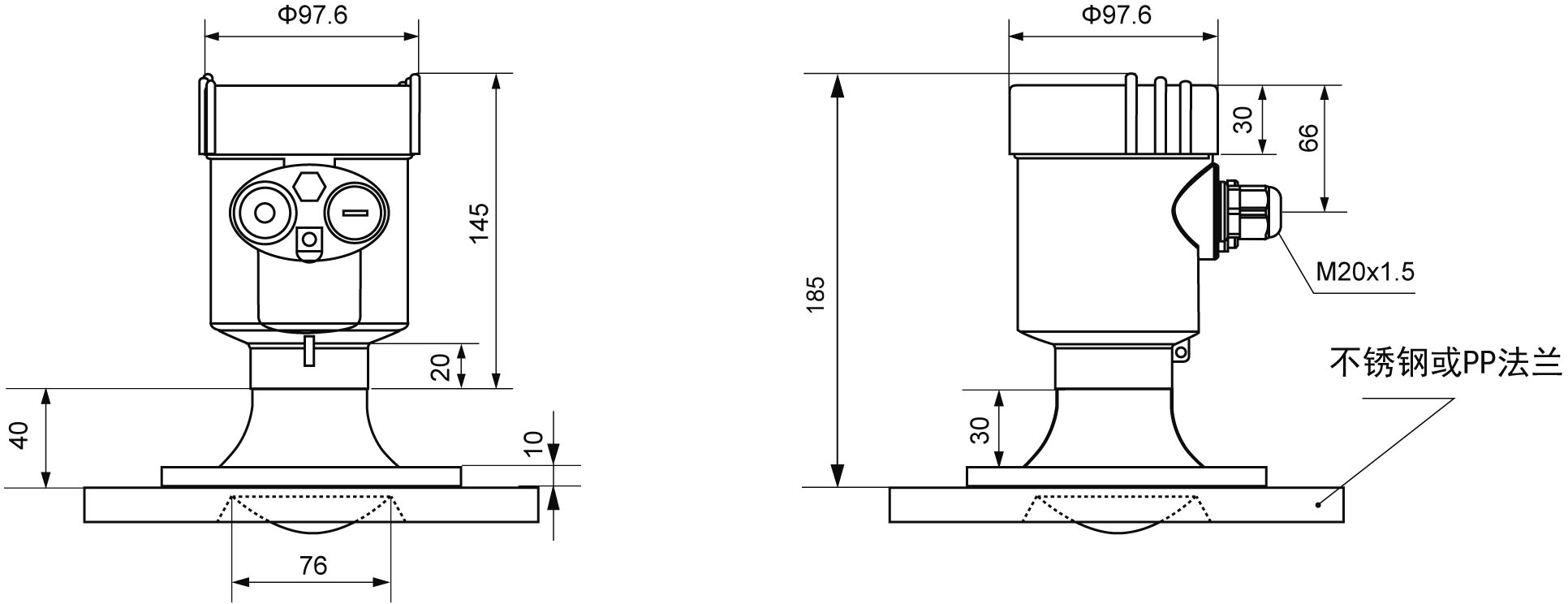

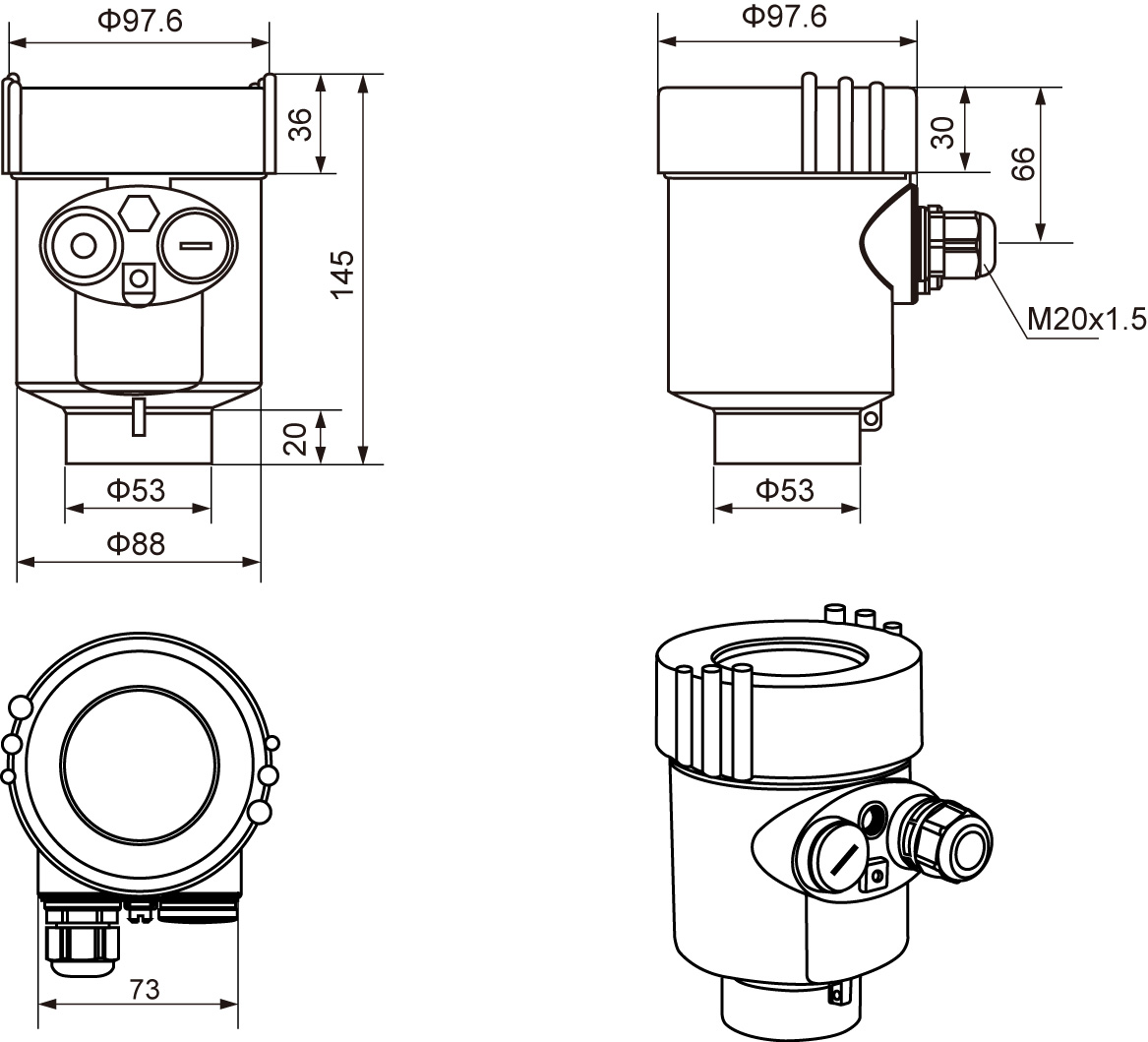

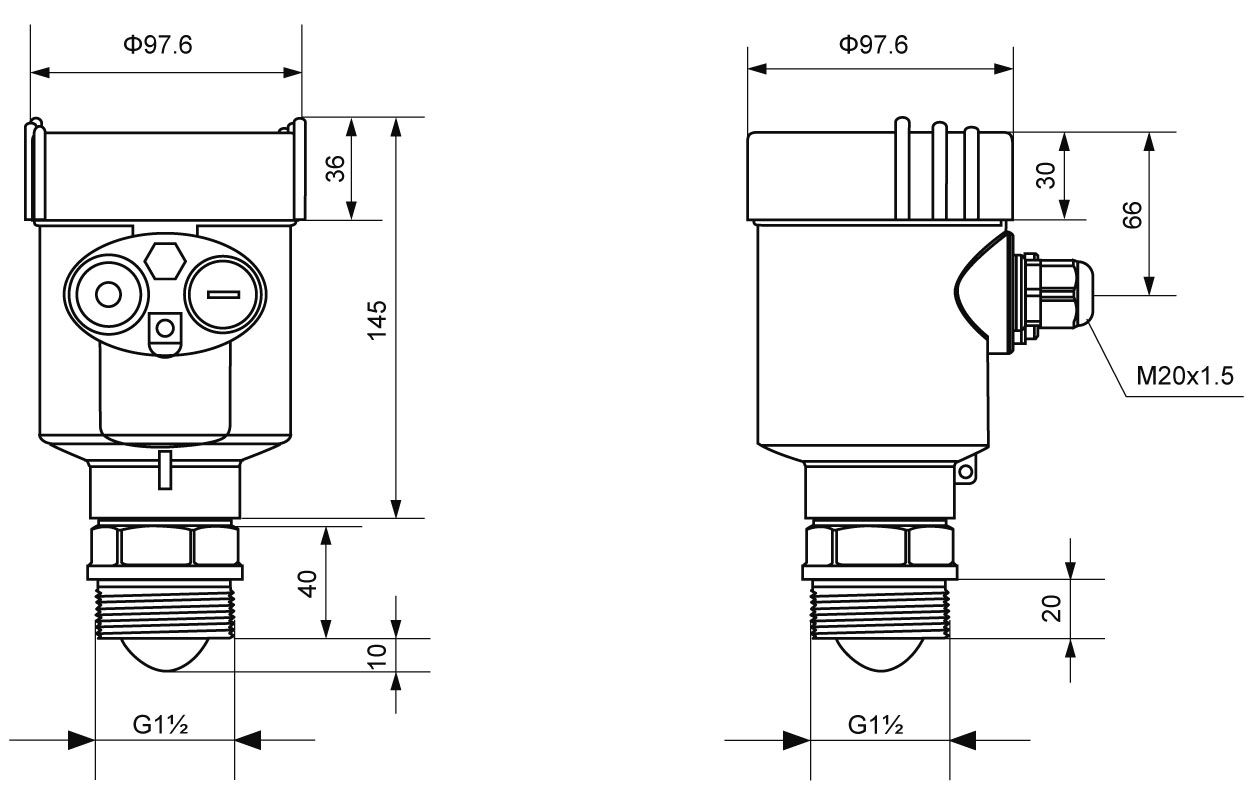

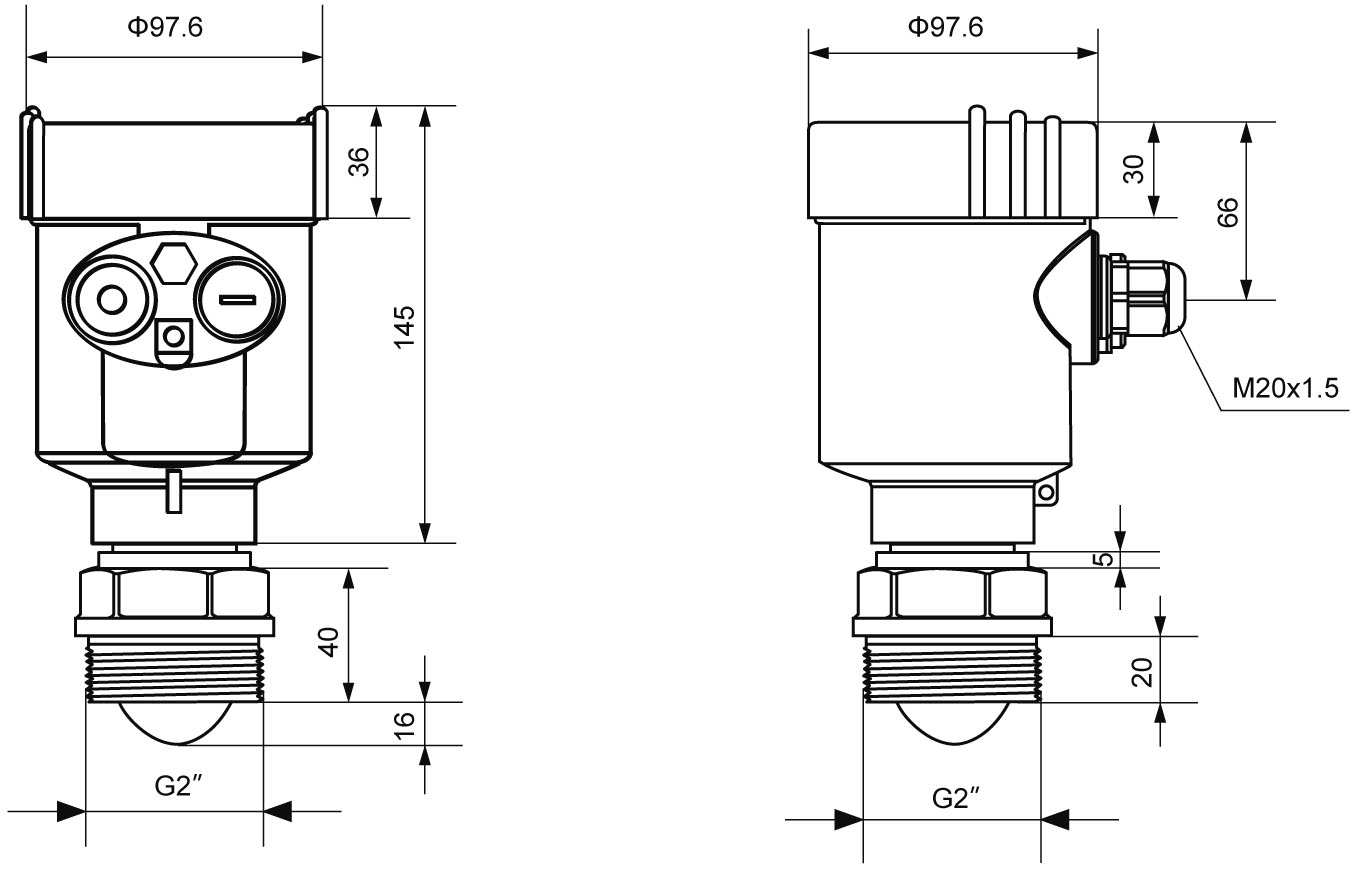

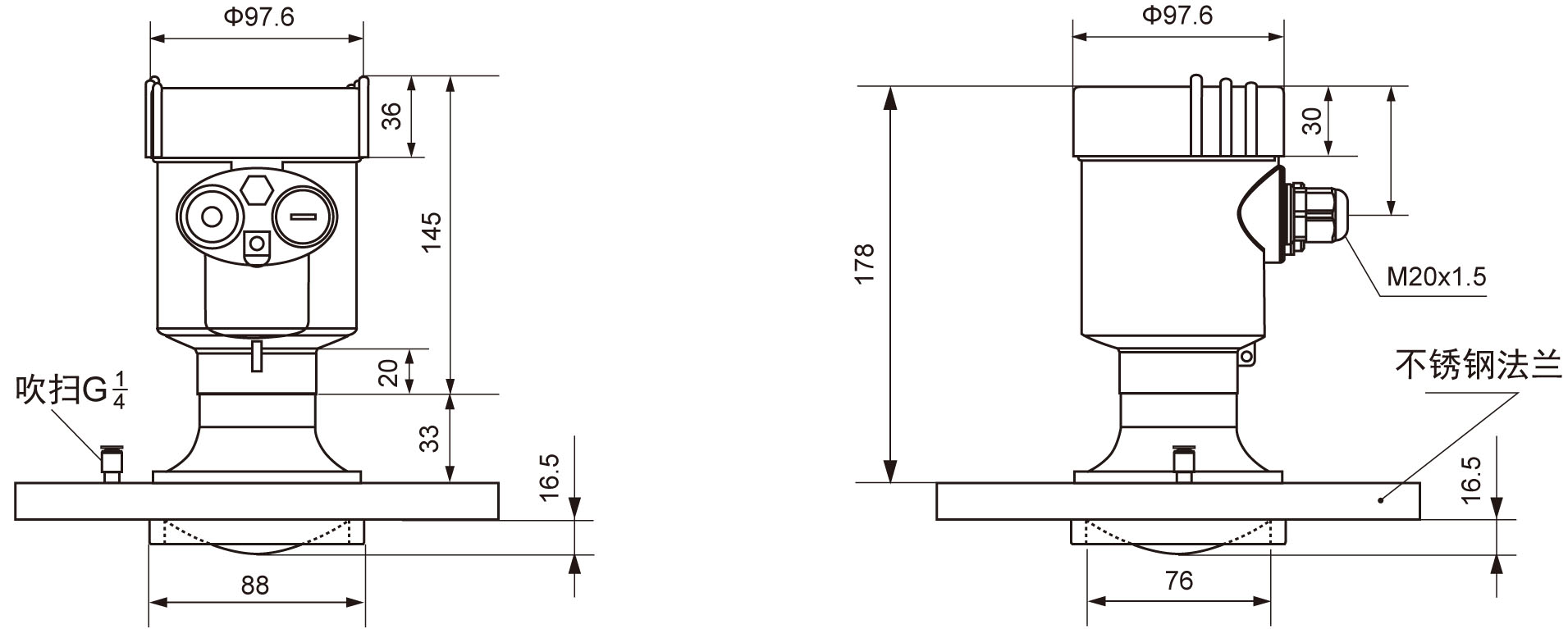

產品尺寸（單位：mm）
RD80G01
RD80G02
RD80G03
RD80G06
帶吹掃型
不帶吹掃型
RD80G 技術參數
一般數據
過程連接：法蘭 / 材質 304不鏽鋼、PP
天線型材：PTFE
外殼：鑄鋁/ 不鏽鋼
外殼和外殼蓋之間的密封：FKM
外殼視窗：透明PC
接地端子：不鏽鋼
供電電壓
兩線製 單腔(4-20mA)
標準型：(12-24)VDC 本質安全型 ：(12-24)VDC
功耗：max .22.5mA
允許紋波 - <100Hz U s s < l V / -(100～100K) Hz U s s < l0mV
兩線製 兩腔(4-20mA)
本安+隔爆型：(18-25)VDC
功耗：max .22.5mA
四線製 單腔 (RS485) 標準型 (9-27)VDC
功耗 max .1.5W
本質安全型 24(1±10%)V DC
功耗 max .12mA
四線製 兩腔 (4-20mA) 本安+隔爆型 220VAC
功耗 max .18mA
電纜參數
電纜入口／插頭：1個M 20xl.5 電纜入口 電纜直徑5...9MM 1個盲堵 M20×l.5
接線端子：導線橫截麵 2.5mm²
輸出參數
輸出信號 ：(4～20) mA / HART RS 485/ Modbus
分辨率：1mm
故障信號：電流輸出不變；20. 5mA；22mA；3.9mA
積分時間：(0～40)s，可調
盲區：0.1m/0.2m/0.3m
最大測量距離：150米
測量間隔：大約1秒（取決於參數設置）
調整時間 ：大約1秒（取決於參數設置）
工作存儲及運輸溫度：(-40～80) ℃
相對濕度：˂ 95%
壓力：Max. 2.5MPa
耐震：機械震動l0m/s² , (10～150)Hz
RD80G 儀表線性
波束角

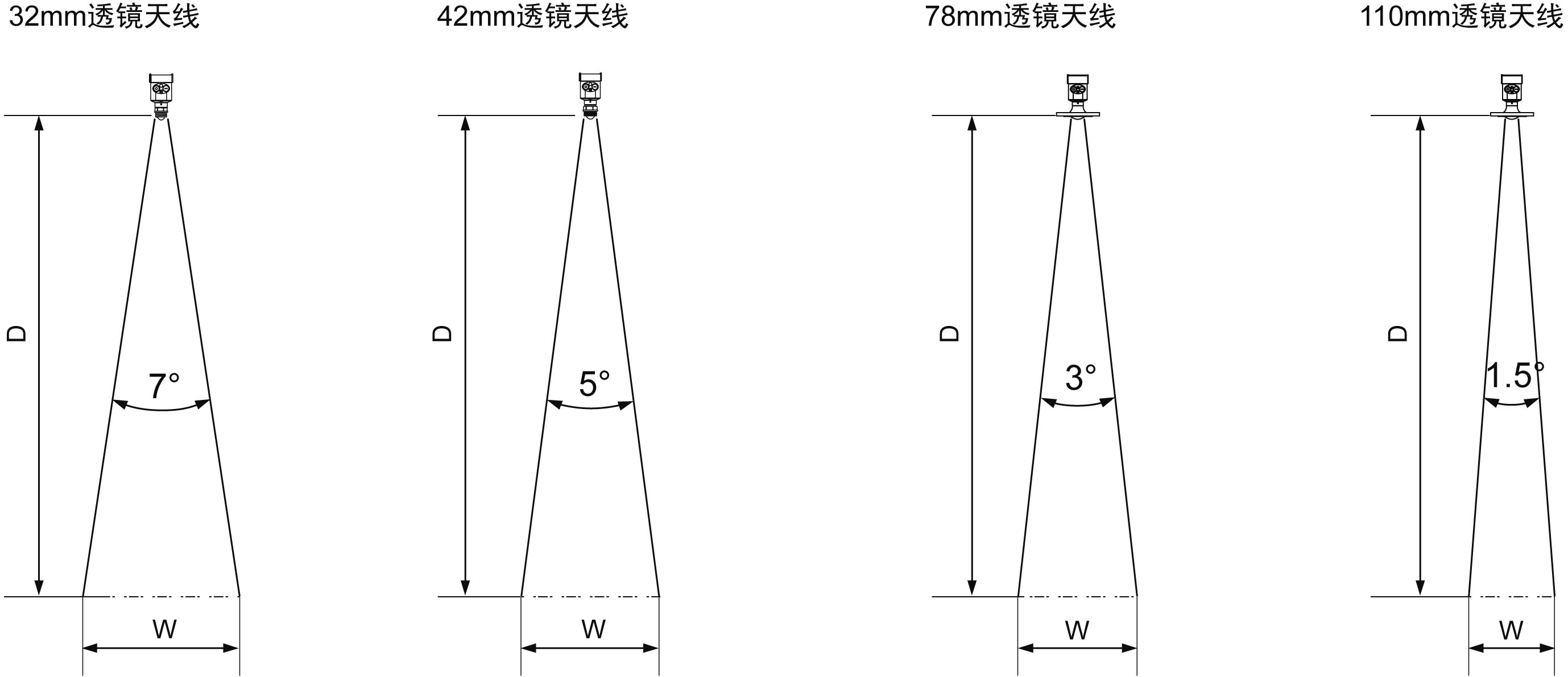

波束角是雷達波能量密度達到其最大值的一半時（3dB 寬度）的波束角度。微波會發射信號至波
束範圍之外，且可以被幹擾物反射。
| 產品型號 | 01 | 02 | 03 | 07 |
| 透鏡天線直徑 | Φ32mm 透鏡天線 |
Φ42mm 透鏡天線 |
Φ76mm 透鏡天線 |
Φ74.7mm 透鏡天線帶吹掃 |
| 波束角 | 7° | 6° | 3° | 3° |
天線尺寸越大，波束角α越小，產生的幹擾回波就越少。
為了更精確的測量，避免在信號波束範圍內安裝任何內部裝置（如限位開關、溫度傳感器、底座、真空環、加熱線圈、擋板等）。
