產品概述

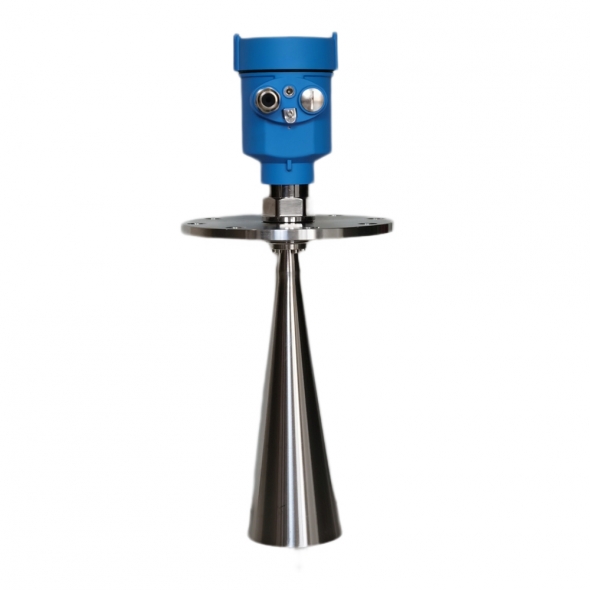

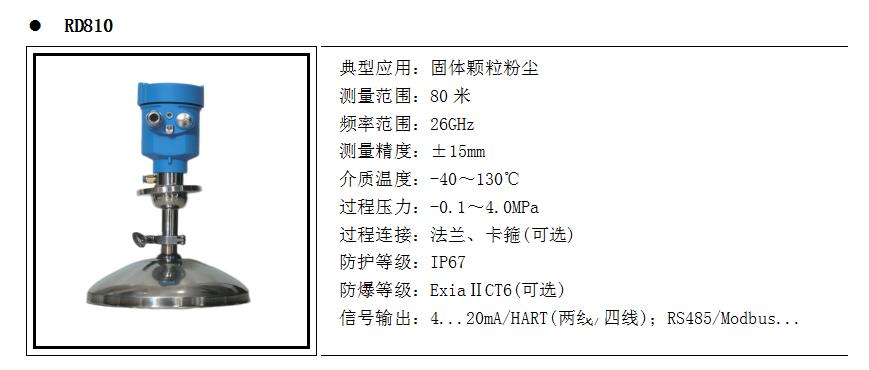

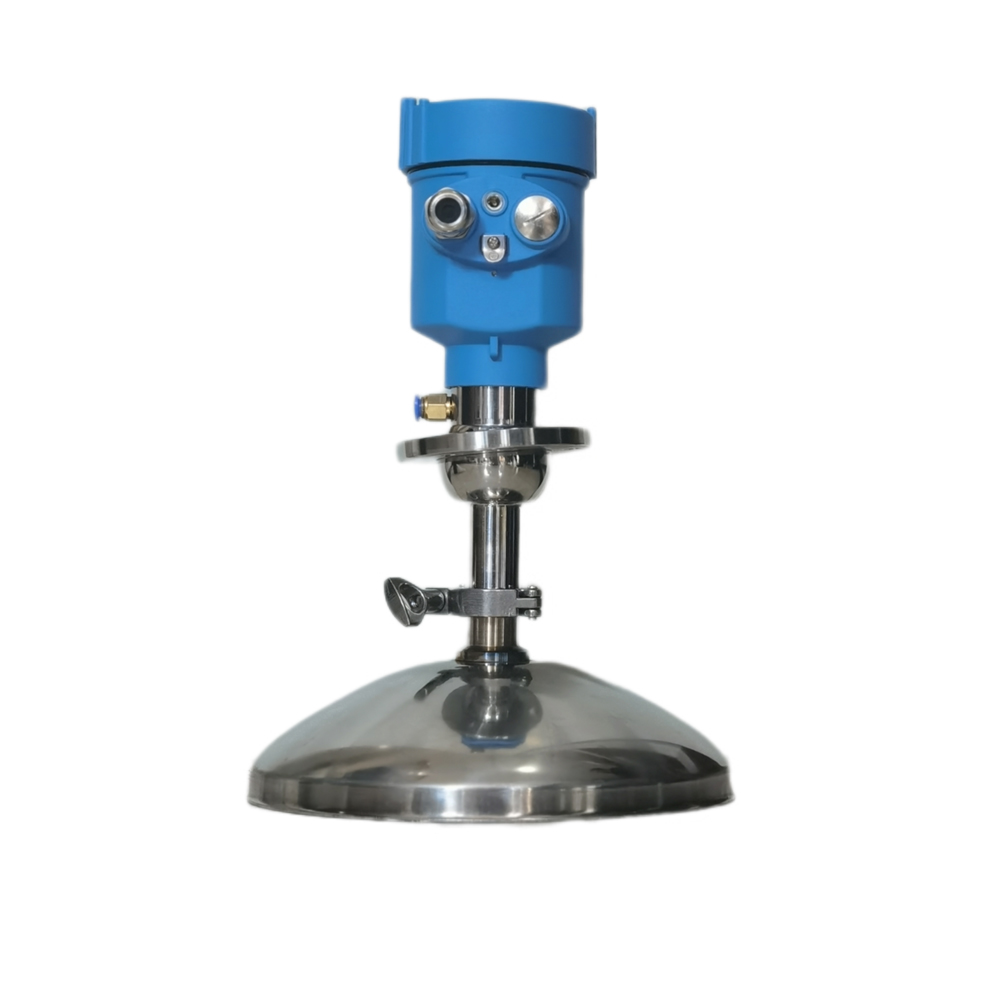

RD80X係列傳感器是26G高頻雷達式物位測量儀表，測量最大距離可達80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使儀表可以用於反應釜、固體料倉等一些複雜的測量條件。
● 測量原理
雷達物位天線發射較窄的微波脈衝，經天線向下傳輸。微波接觸到被測介質表麵後被反射回來再次被天線係統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標並經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

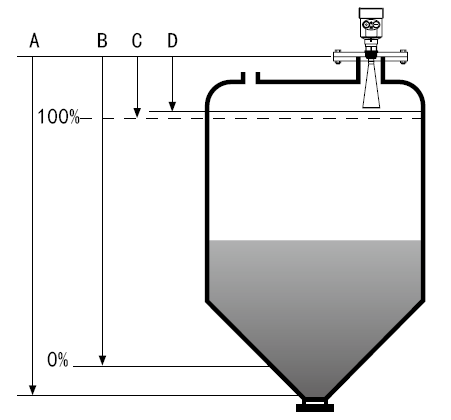

A 量程設定B 低位調整 C 高位調整D 盲區範圍
測量的基準麵是：螺紋底麵或法蘭的密封麵
注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）。
● 26G雷達物位計特點:
l 天線尺寸小，便於安裝；非接觸雷達，無磨損，無汙染。
l 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
l 嚴重粉塵環境對高頻物位計工作影響不大。
l 波長更短，對在傾斜的固體表麵有更好的反射。
l 波束角小，能量集中，增強了回波能力的同時又有利於避開幹擾物。
l 測量盲區更小，對於小罐測量也會取得良好的效果。
l 高信噪比，即使在波動的情況下也能獲得更優的性能。
l 高頻率，是測量固體和低介電常數介質的最佳選擇。

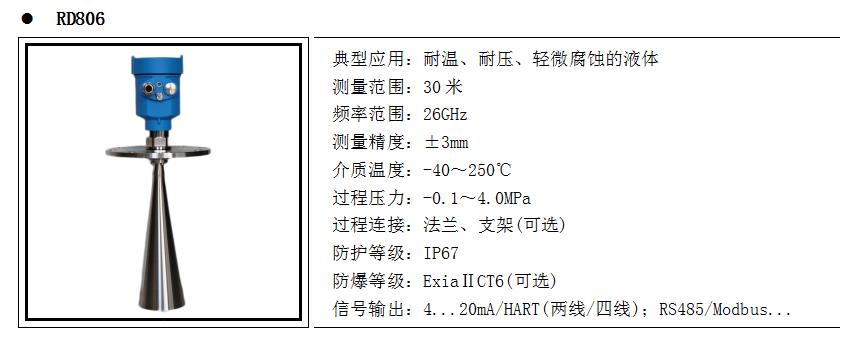

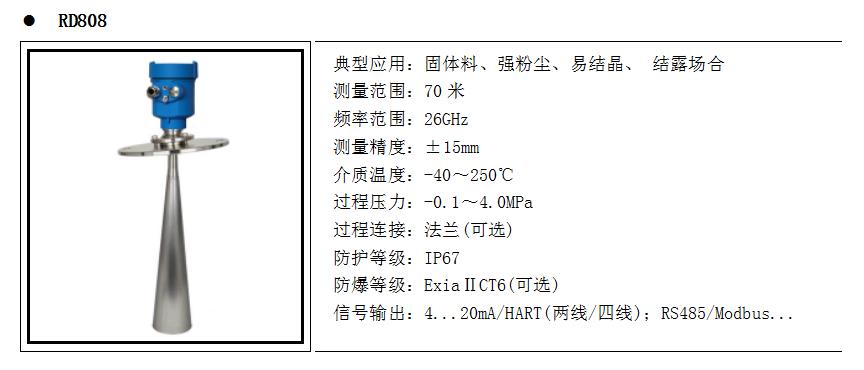

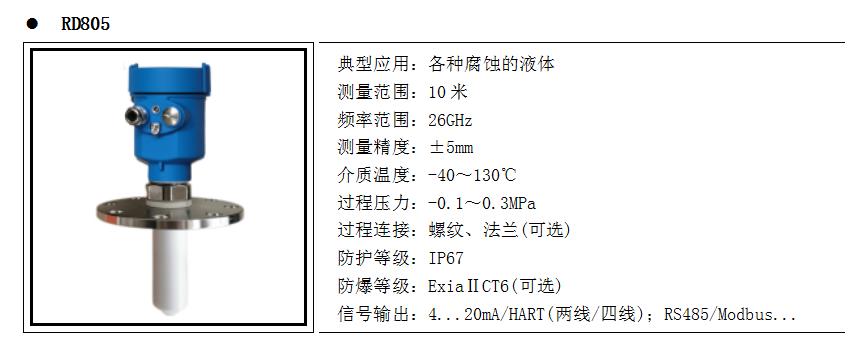

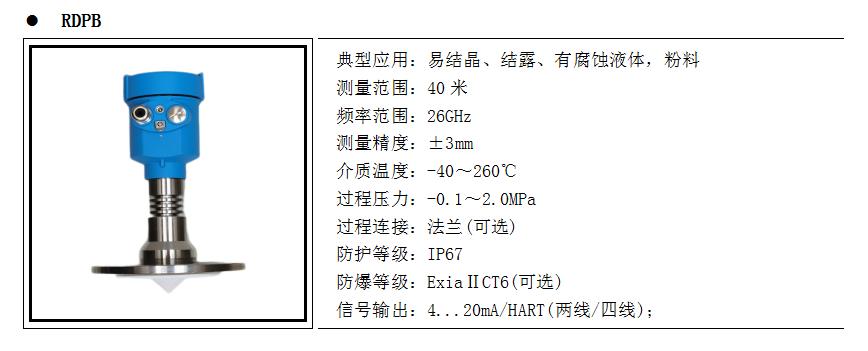

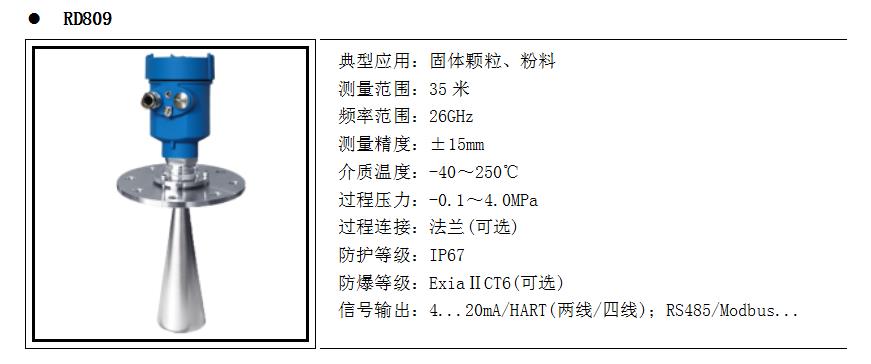

技術參數

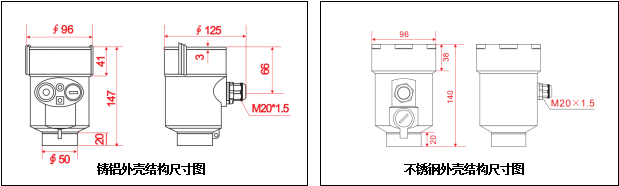

● 外殼結構尺寸（單位：mm）
雷達物位計外殼有兩種：
一種是鑄鋁外殼、另一種是不鏽鋼外殼。可根據客戶要求和現場情況進行定製設計。
● 技術參數
外 殼
外殼和外殼蓋之間的密封 矽橡膠
外殼視窗 聚碳酸酯
接地端子 不鏽鋼
供電電壓
兩線製
標準型 (16～26) V DC
本安型 (21. 6～26. 4) V DC
功耗 max 22. 5mA / 1W
允許紋波
- <100Hz Uss < lV
- (100～100K) Hz Uss < l0mV
電纜參數
電纜入口／插頭 1個M20xl.5電纜入口
1個盲堵M20xl.5
接線端子 導線橫截麵2.5mm²
輸出參數
輸出信號 (4～2 0)mA
通訊協議 HART
分辨率 1. 6μA
故障信號 電流輸出不變；
20. 5mA
22mA；
3.9mA
積分時間 (0～50)s，可調
盲區 天線末端
最大測量距離 80米
微波頻率 26GHz
通訊接口 HART通訊協議
測量間隔 大約1秒（取決於參數設置）
調整時間 大約1秒（取決於參數設置）
顯示分辨率 1mm
工作存儲及運輸溫度 (-40～100)℃
過程溫度（天線部分的溫度） (-40～250)℃
壓力 Max. 4MPa
耐震 機械震動l0m/s² , (10～150)Hz
安裝要求
● 安裝指導

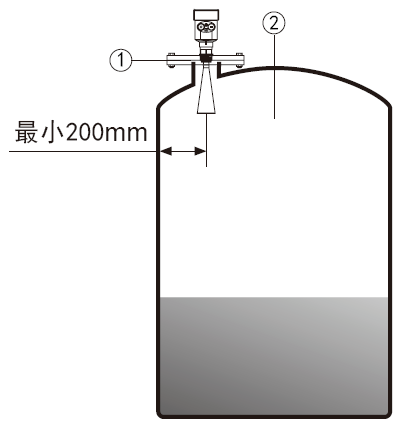

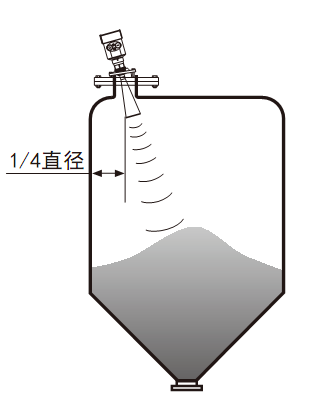

安裝在直徑的1/4處或1/6處。
注：距離罐壁最小距離應為200mm。注：①基準麵 ②容器中央或對稱軸

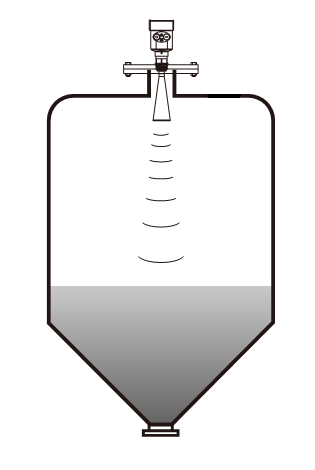

l 錐形罐頂部平麵，可裝在罐頂正中間，可保證測量到錐形底部。
l 有料堆時天線要垂直對準料麵。若料麵不平，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料麵 。
（由於傾斜的固體表麵會造成回波衰減，甚至丟失信號的問題）
● 典型的錯誤安裝：

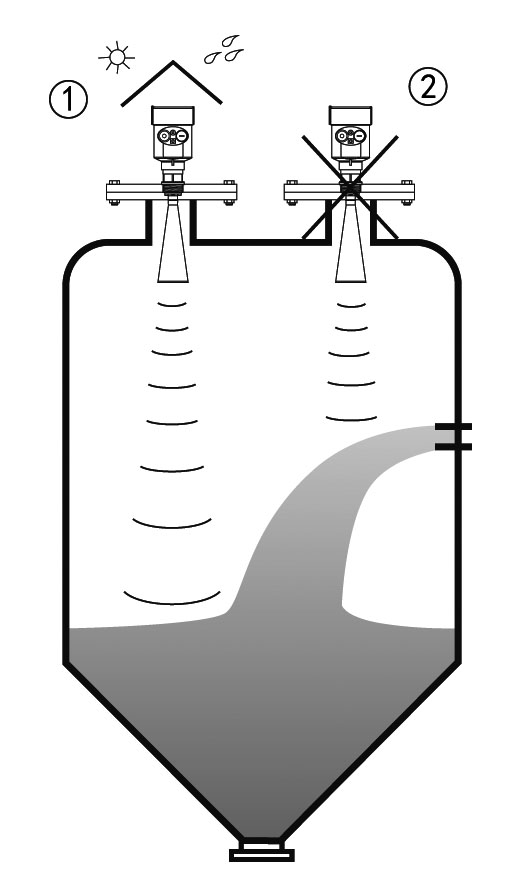

Ø 錐形罐不能安裝在入料口的上方。
同時注意：室外安裝時應采取遮陽、防雨措施。①正確 ②錯誤

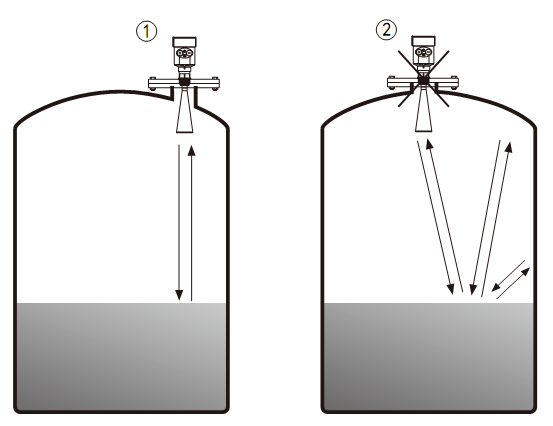

Ø 儀表不能安裝在拱形或圓形罐頂中間。除了會產生間接回波還會受到多次回波的影響。多次回波可能比真正回波的信號閥值還大，因為通過頂部可集中多個回波。所以不能安裝在中心位置。
①正確 ②錯誤

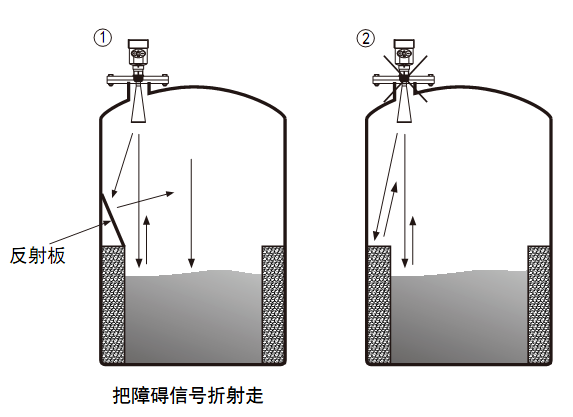

Ø 當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
①正確 ②錯誤

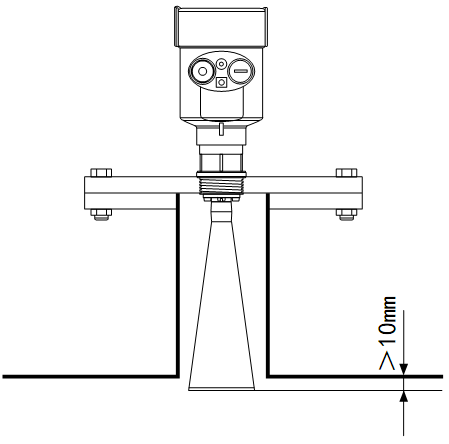

l 接管高度要求： 必須保證天線伸入到罐裏至少10mm的距離。
