目前，惡臭監測采用的是國家標準分析方法“三點式比較式嗅袋法（GB/T14675- 93)”,它是一種基於人的嗅覺感官為依托的測試方法，采樣和分析過程全依靠手工操作，導致檢測人員任務及其繁重，在進行嗅辨別分析時，對檢測人員有著較多限製性條件，存在工作效率不高，時效性差，數據客觀性差，人工成本高等一係列的問題。所以建設汙染源惡臭自動在線監測係統勢在必行。

1、快速了解惡臭排放規律，保證監測數據時效性

  隨著人們水平的提高，環保意識的增強，人們對生活環境的質量要求越來越高，惡臭造成的民眾投訴的數量也逐年激增。而傳統的人工嗅辨惡臭監控手段，通常需要以下幾個操作流程：

2、接警→現場采樣→送樣→人工配氣→人工嗅辨→出具報告

  由於操作環節眾多，各個環節要求的人工比較多，傳統分析手段存在著時效性、數據的客觀性差、人工成本高等一係列問題，無法滿足日益增加的惡臭監測的要求。

  近年來，由於惡臭排放導致的居民和企業衝突越來越多，居民上訪越來越頻繁。環保整治、尤其是惡臭整治已經成為了一項涉及到社會穩定和諧的重要工程。而惡臭排放的時效性、不確定性，又導致了環保部門的取證難、執法難，因此迫切需要建立實時的、高效的、快速的惡臭自動監測係統，對惡臭情況進行24小時連續監控。

3、提升環保自動監測能力，提高環境管理水平

  1.1.首先，監測周期短，取得監測數據後可實時通過有線或無線方式傳輸至中控室，保證監測數據的時效性。

  1.2.其次，通過在線環境監測，可以獲取、存儲大量的監測數據，通過在線監測數據庫的建設，可以按需要將獲取的數據分門別類進行存儲，經過一定的時間積累，為分析和預測環境變化趨勢提供豐富可靠的數據材料，能夠真實客觀地反映設施環境影響狀況。

  1.3.最後，由政府監管的在線環境監測係統通過對監測儀器采樣、監測數據傳輸等環節進行加密，可確保環境監測數據的公正、科學、準確。

4、向科技要人力、向科技要效率

  1.1.目前環保問題受社會關注的程度越來越高，政府責任越來越大，工作人員的任務越來越重，群眾的期望值也越來越高。而借助於科技化、信息化手段建設惡臭汙染源自動在線監測係統，在隻需增加相對少量的技術人員的情況下，即可實現全天候24小時的實時監測監控，可以極大地提高環保工作的效率和效果，切實做到捍衛環境安全、提升環境質量。向科技要人力、向科技要效率不但是顯得尤為重要更是非常迫切。

  1.2. 建設汙染源惡臭自動在線監測係統，不僅可以解決目前監測采用人工采樣和送樣到實驗室分析引起的費工、費時、樣品捕獲率低、分析時間長、數據上報慢、信息量少、反映汙染源臭氣汙染變化現狀及規律不及時等問題，而且通過引進具有國際先進技術水平的惡臭自動監測係統，能有效提升我區的環境管理水平，為科學製定環保法規和城市規劃等提供準確可靠的數據。

5、通過連續監測惡臭，建立惡臭信訪預測、報警管理係統

  通過24小時監測中心城環衛綜合處理廠周邊的惡臭信息，快速了解惡臭排放規律，保證監測數據時效性，建立能夠將惡臭信訪問題最小化的預測、報警係統。

6、尋找惡臭問題的原因，並製定減排方案

  通過實時監測多樣的惡臭物質並掌握惡臭物質的變化擴散情況，製定有效的惡臭管理方案，尋找惡臭排放源，建立有效的惡臭減排對策。

7、有效解決人力問題，提高效率

  解決目前監測采用人工采樣和送樣到實驗室分析引起的費工、費時、樣品捕獲率低、分析時間長、數據上報慢、信息量少、反映汙染源臭氣汙染變化現狀及規律不及時等問題，而且通過引進具有國際先進技術水平的惡臭自動監測係統，能有效提升我區的環境管理水平，為科學製定環保法規和城市規劃等提供準確可靠的數據。

8、為環保提供數據輔助決策支持

  實現臭氣汙染監測，監測周期短，取得監測數據後可實時通過有線或無線方式傳輸至中控室，保證監測數據的時效性；其次，通過在線環境監測，可以獲取、存儲大量的監測數據，通過在線監測數據庫的建設，可以按需要將獲取的數據分門別類進行存儲，經過一定的時間積累，為分析和預測環境變化趨勢提供豐富可靠的數據材料，能夠真實客觀地反映設施環境影響狀況；最後，由政府監管的在線環境監測係統通過對監測儀器采樣、監測數據傳輸等環節進行加密，可確保環境監測數據的公正、科學、準確。

9、項目建設依據

  Ø 大氣汙染物綜合排放標準GB16927-1998

  Ø 惡臭汙染物排放標準 GB14554-93

  Ø 環境空氣質量標準GB3095

  Ø 環境空氣質量監測規範（國家環保試行）

  Ø 環境空氣質量自動監測技術規範 HJ/T 193-2005

  Ø 環境空氣質量手工監測技術貴方 HJ/T 194-2005

  Ø 測量、控製和實驗室用電氣設備的安全要求第1部分：通用要求 GB4793-1995

  Ø 信息技術設備（包括電氣事務設備）的安全 GB 4943-1995

  Ø 電子測量儀器電磁兼容性試驗規範 GB 6833.1~10-87

  Ø GBJ232-92 《電氣裝置安裝工程施工及驗收規範》

  Ø GB 4943-95 《信息技術設備包括電氣設備的安全》

  Ø GB/T75-94  《安全防範工程程序與要求》

  Ø 《中國電氣安裝工程施工及驗收規範》

  Ø 《社會公共場所安裝防範工種設計規範》

  Ø 《以太網標準（802.3ab/802.3u/802.3z等）》IEEE-802.3

  Ø GB50057-94 《建築物防雷設計規範》

  Ø GB50174-95 《計算機防雷設計規範》

  Ø GB2887-89  《計算機場地技術條件》

10、項目建點原則

一、惡臭在線監測點周圍環境應符合以下要求：

 （1)監測儀器采樣口周圍，不能有阻礙環境空氣流通的高大建築物、樹木或其他障礙物。從采樣口到附近最高障礙物之間的水平距離，應為該障礙物與采樣口的兩倍以上；

 （2)采樣口周圍水平麵應保證270°以上的捕集空間，如果采樣口一邊靠近建築物，采樣口周圍水平麵應有180°以上的自由空間；

 （3)監測點周圍環境狀況相對穩定，安全和防火措施有保障；

 （4)監測點附近無強大的電磁幹擾，周圍有穩定可靠的電力供應，通信線路容易安裝和檢修；

二、 采樣口位置應符合下列要求：

 （1) 對於自動監測，其采樣口離地麵的高度應在3~15米範圍內；

 （2) 在保證監測點具有空間代表性的前提下，若所選點位周圍半徑300~500米範圍內建築物平均高度在20米以上，無法按滿足1項的高度要求設置時，其采樣口高度可以在15~25米範圍內選取；

 （3) 在建築物上安裝監測儀器時，監測儀器的采樣口離建築物牆壁、屋頂等支撐物表麵的距離大於1米。

三、 監測儀器選型

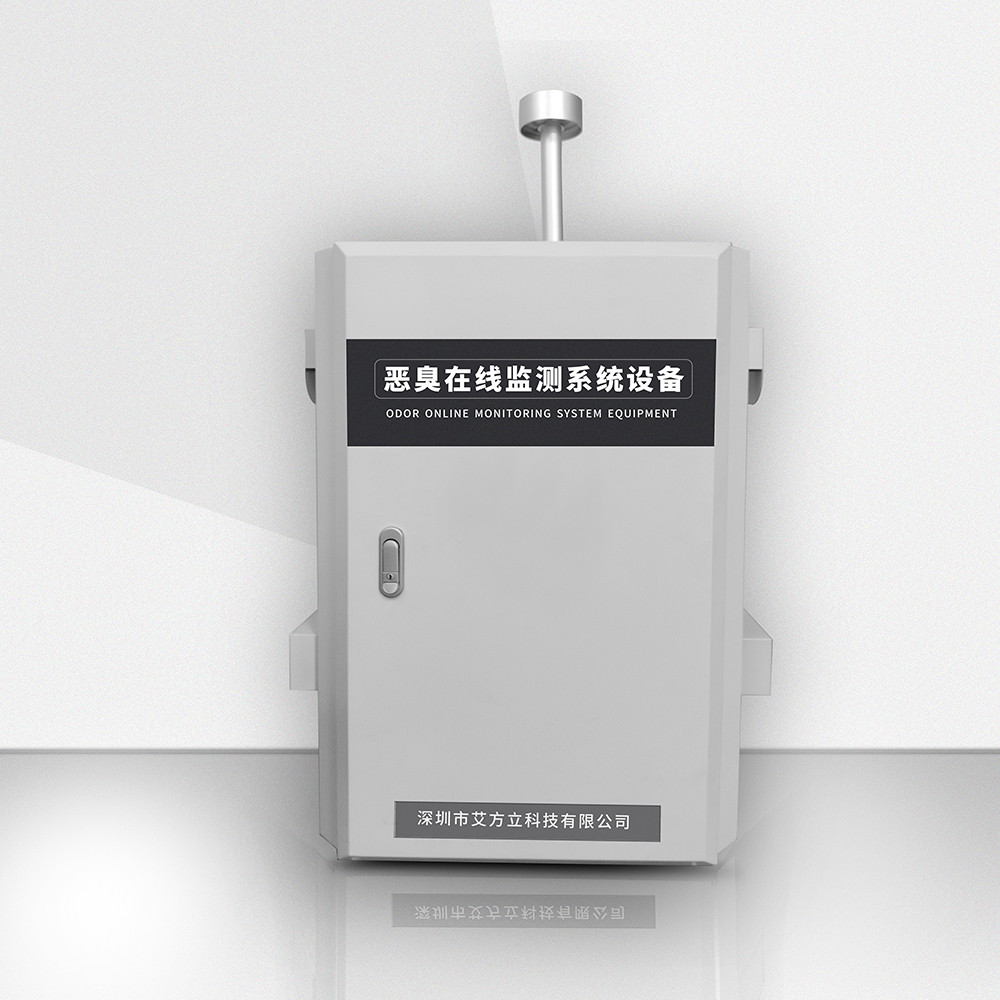

  惡臭在線監測係統

惡臭監測係統利用氣體中的特性成分與傳感器表麵產生的化學反應將傳感器表麵發生的物理、化學變化轉換為電信號值的方式來實現惡臭濃度監測。

基於複合惡臭傳感器的惡臭監測係統的優點：

  Ø 確保惡臭監測信號的穩定性

  Ø 可以將人類的嗅覺以客觀數值表現出來的技術

  Ø 客觀反映周邊居民感受到的惡臭程度

  Ø 用時間、空間方式呈現惡臭的空間分布情況及影響範圍

  Ø 可以建立便於信訪和管理的基礎設施

  Ø 監測係統所需的費用及運行維護費用最少化

11、 測量原理：

  依據中國現行惡臭檢測標準《惡臭汙染物排放標準GB14554-93》和《三點比較式臭袋法GB/T 14675-93》實現檢測結果與人類嗅覺的關聯，采用多路逐點采樣係統（manifold system）吸附和脫落的同時進行檢測。

12、 在線監測物質

  係統除了按照國標檢測3大類（S係、N係、VOCs係）8種氣體物質單一氣體及複合惡臭濃度，另外半導體傳感器的反應物質可擴展至檢測其他（VFAs係、Aldehyde係）共約22種人類嗅覺能聞到的氣味。

13、 主要功能及特點

 （1)惡臭傳感器和清洗裝置為一體化而延長傳感器壽命，大大穩定了輸出信號，提高惡臭濃度檢測結果的可靠性；

 （2)采樣核心源泉技術——傳感器輸出信號分析技術來換算氣體濃度，其中惡臭采用金屬氧化物半導體式氣體傳感器進行檢測，結果顯示單位為稀釋倍數（OU），硫化氫和氨氣采用電化學式氣體傳感器進行檢測，結果顯示單位為ppm，VOCs采用光離子化氣體傳感器進行檢測，結果顯示單位為ppm；

 （3)根據需求最多可擴展20個傳感器；

 （4)百葉箱式惡臭吸入結構，確保惡臭吸入的穩定性；

 （5)內置長壽命震動電樞泵，進樣泵采樣速度0.5L/min，自動控製流量；

 （6)內置10.2英寸大屏幕高性能嵌入式計算機 (IEC667-07)，現場實時顯示檢測結果，並且可在現場通過WINCE屏幕設置及修改各項參數；

 （7)支持LAN(TCP/IP 有線通訊), GSM 或CDMA 無線數據通訊方式傳輸數據；

 （8)停電後有自動修複功能，實時保護監測數據不丟失；

 （9)內置自動調節溫度裝置、雷擊保護器及電湧保護器；

 （10）可擴展安裝惡臭自動捕集裝置（自動留樣係統）進行惡臭采集，可擴展氣象監測係統監測風向、風速、溫度、濕度、氣壓等。

14、惡臭監測係統平台

  該係統平台是基於WEB的惡臭實時監測管理係統，通過多種方式的傳輸鏈路實現實時傳輸，達到實時自動監測的目的。

  1. 通訊鏈路：

  支持LAN(TCP/IP有線通訊)、GSM或CDMA無線數據通訊方式數據。

  2. 係統平台：

  采用PHP+MySQL JAVA方式的操作係統軟件（Monitoring system SLC-OM020-J-V-1.1）。

15、平台功能

 (1)具有數據接收、存儲、報表等功能；

 (2)具有數據及曆史曲線查詢、統計等功能；

 (3)可擴展接入平台的儀器數量與監測指標；

 (4)具有遠程診斷功能；

 (5)可聯動惡臭擴散模型監測惡臭影響程度，追蹤惡臭汙染源，預測惡臭擴散情況。（另配）
