走航式大氣空氣質量檢測方案【平台+設備】

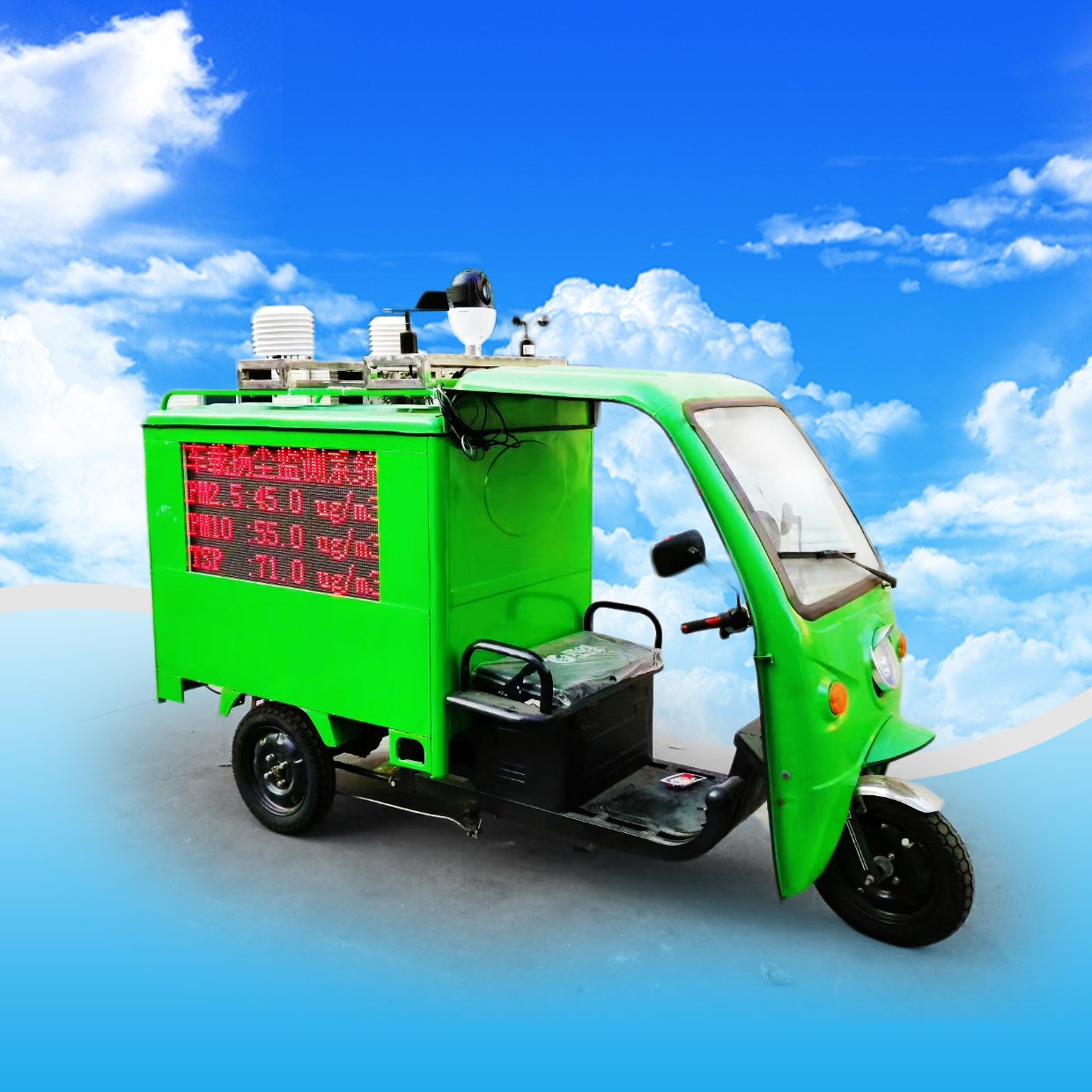

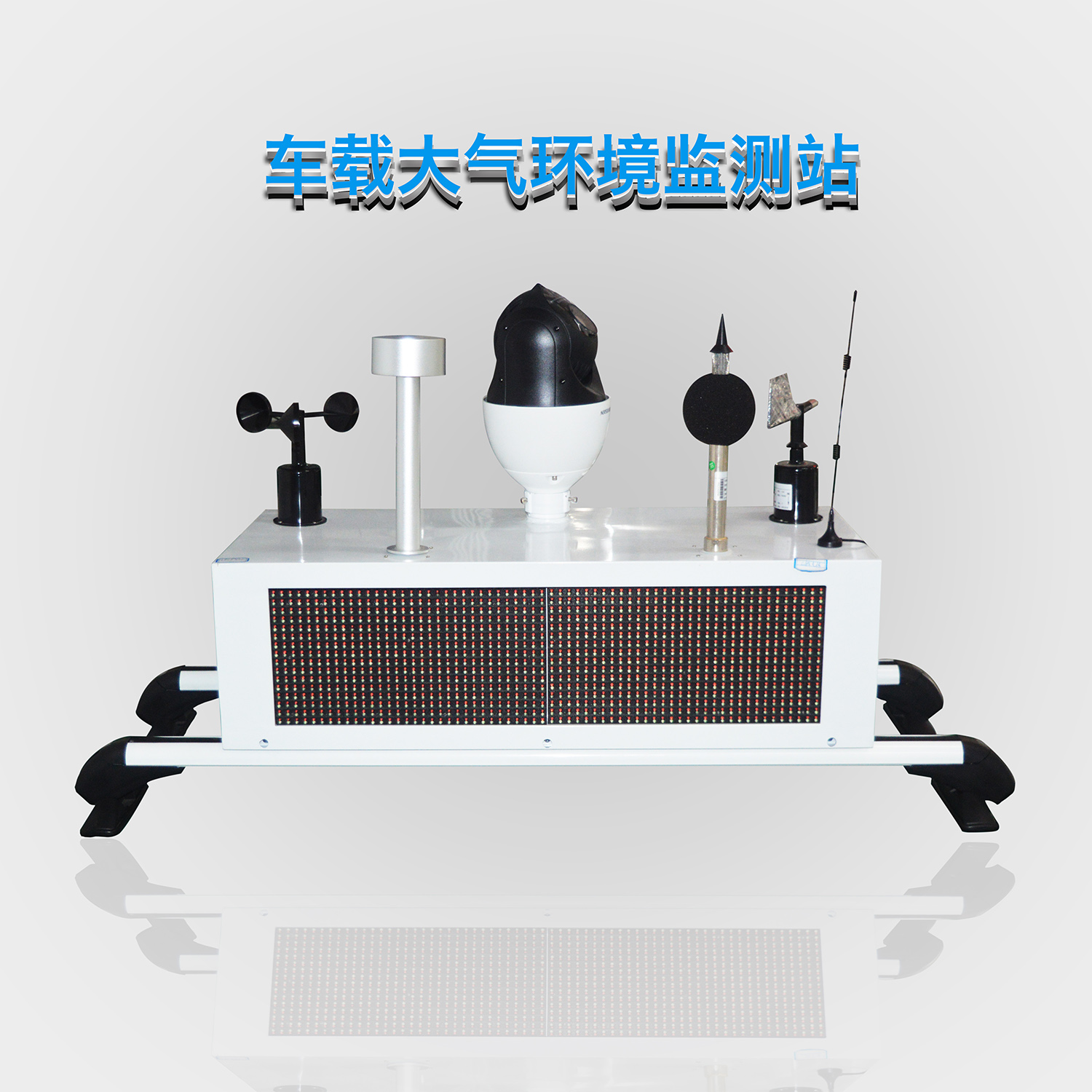

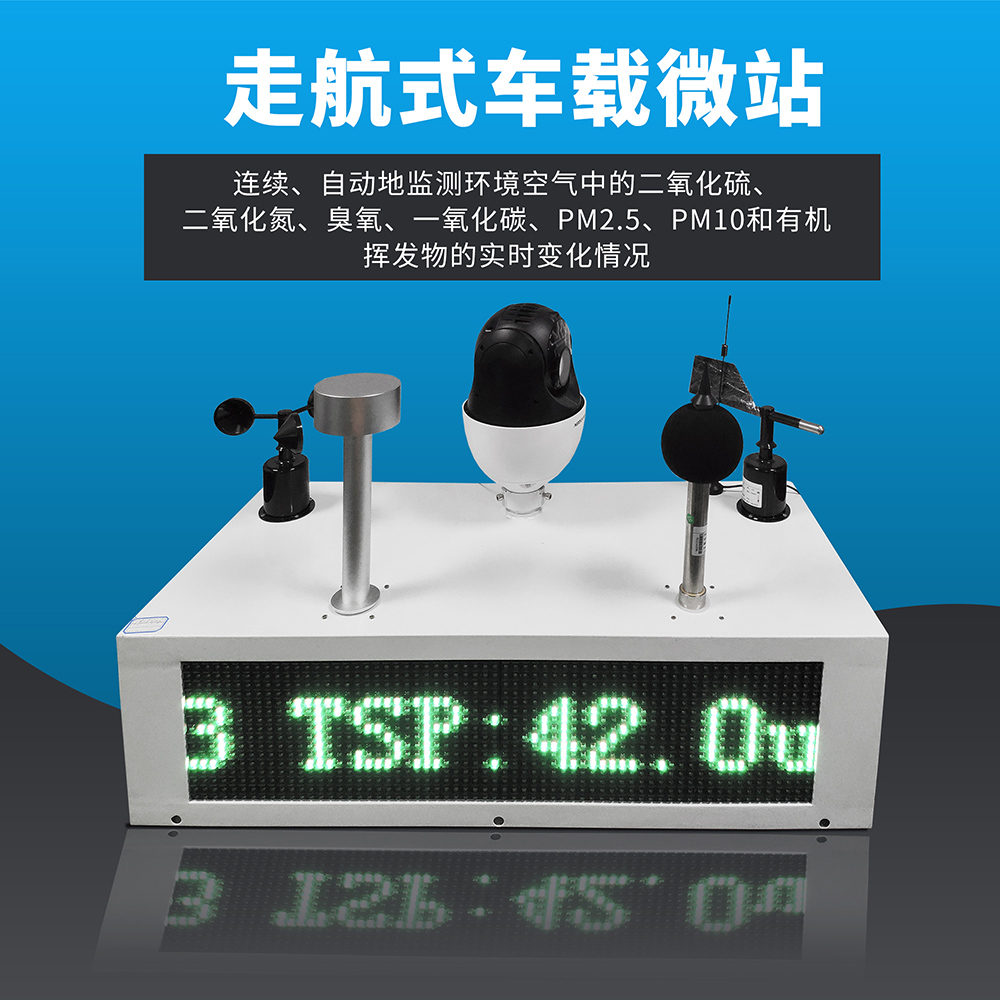

走航式環境實時監控係統是基於移動式互聯平台上開發的走航式環境自動監測設備。它可以集成H.265編碼高清視頻、1080P直播，360度全方位旋轉雲台、4G無線傳輸、遠程監控監測&預警、揚塵監測產品、微型環境空氣質量監測係統、TVOCs監測係統、氣象參數等傳感器數據采集等功能於一體。具有環境空氣質量的實時監測與統計分析功能，符合國家標準GB 3095—2012《環境空氣質量標準》。配備了GPS定位模塊實現監測點位可實時回傳，車輛移動軌跡繪製，軌跡沿途線路揚塵排放濃度值的實時顯示。超標預警提示等功能。目前已廣泛應用於科研實驗，網格執法，巡邏檢查，空氣質量應急排查，網格監管盲區補充，應對重汙染天氣，汙染突發事件，散亂汙點位篩選時更具時效性，能快速溯源，數據異常排查。
技術特點
TECHNICAL CHARACTERISTICS
【1】具有雲端自動在線校準功能，自動修正傳感器漂移及環境幹擾，無需現場人工校準；簡易化設計，拆卸方便無需改裝車輛；可以同時監測氣體參數和可吸入顆粒物，並在數據平台上顯示出監測值。
【2】無工具拆卸，方便點位遷移與設備維護；采用進口高靈敏度的傳感器，響應時間快，分辨率高，線性好，檢測下限可達ppb級；參數可拓展，靈活配置。
【3】應用單片機和網絡通訊技術相結合，采用數據存儲功能，不僅可提供方便的數據查詢方式，還可以通過USB接口將數據轉存至計算機，用配套的上位機軟件自動計算日平 均值、月均值、汙染指數、生成各種圖形數據標，並進行打印。
【4】性能穩定、精確度高、操作方便、易於維護具有斷電保護功能；集成GPRS通信技術，實時監測大氣環境數據，實時傳輸數據， 實時監控設備運行狀態。
【5】實現多參數自動監測，防幹擾技術設計；實現各類參數采集，自動上傳網絡平台，自動發布數據。

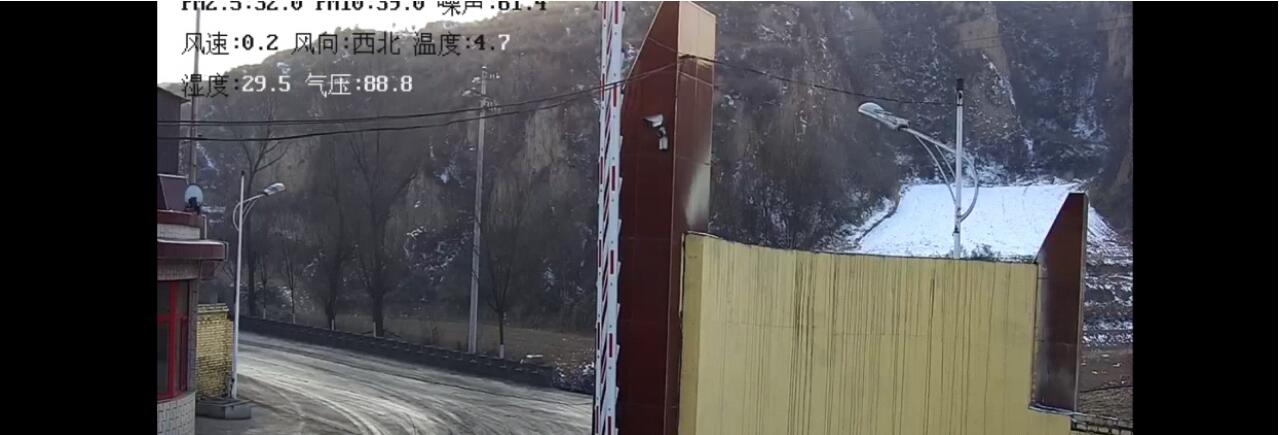

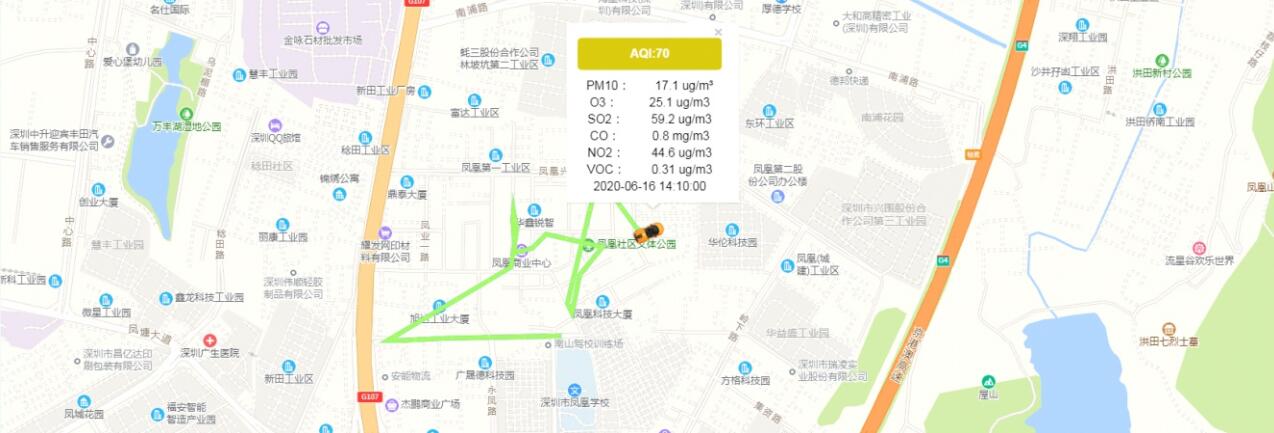

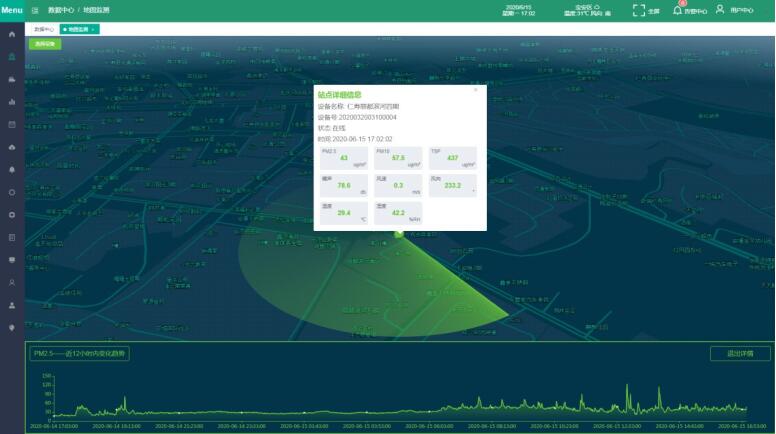

【6】GPS擴展，車輛移動軌跡繪製實時定位車輛與揚塵濃度信息；可配備網絡攝像頭，環境汙染指標超標自動預警視頻抓拍，數據字符可在視頻疊加顯示。

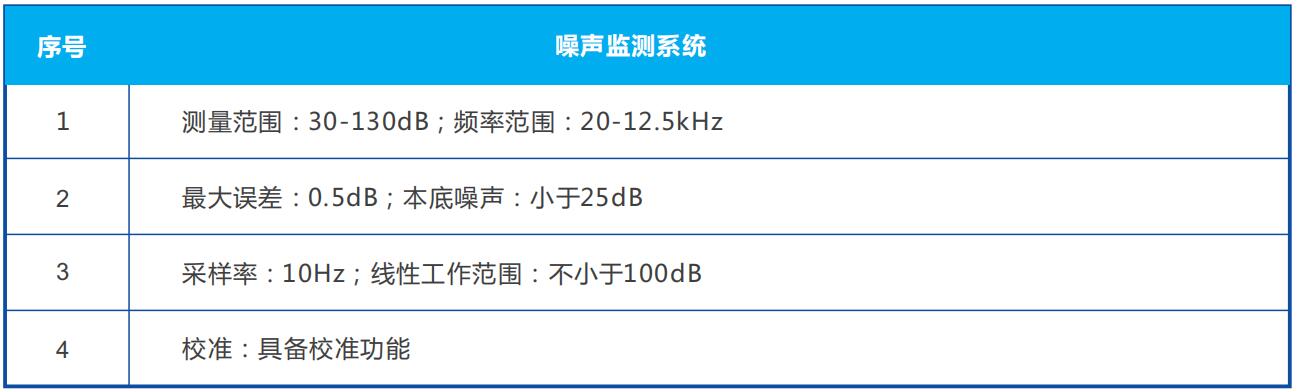

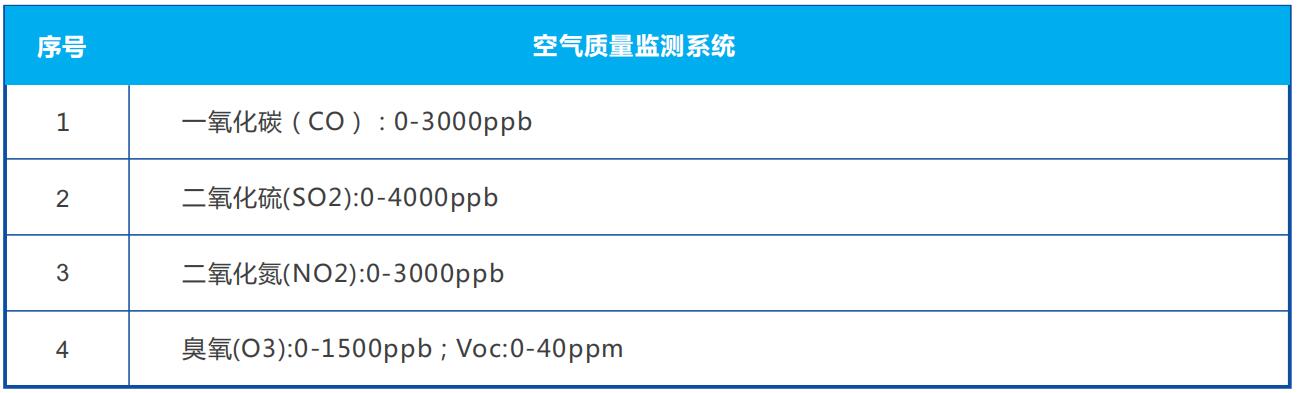

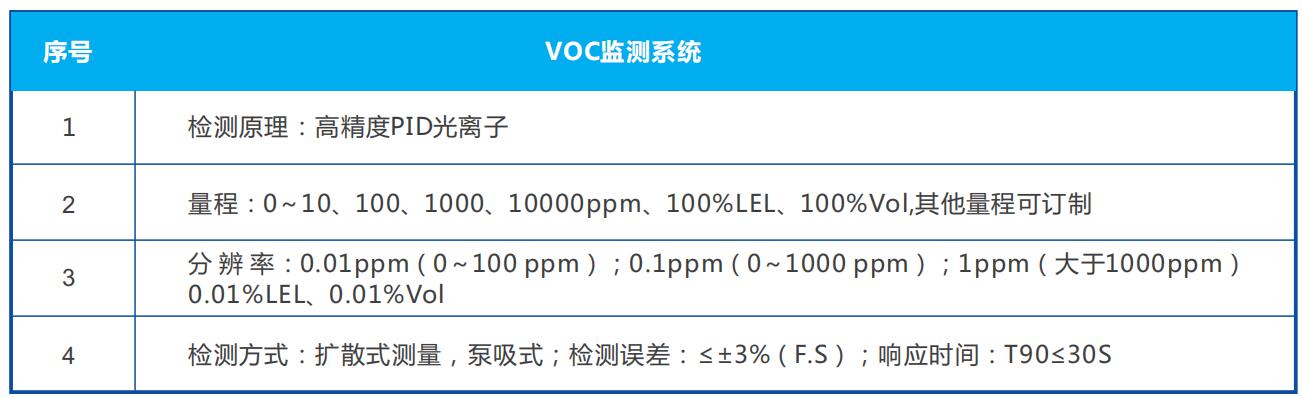

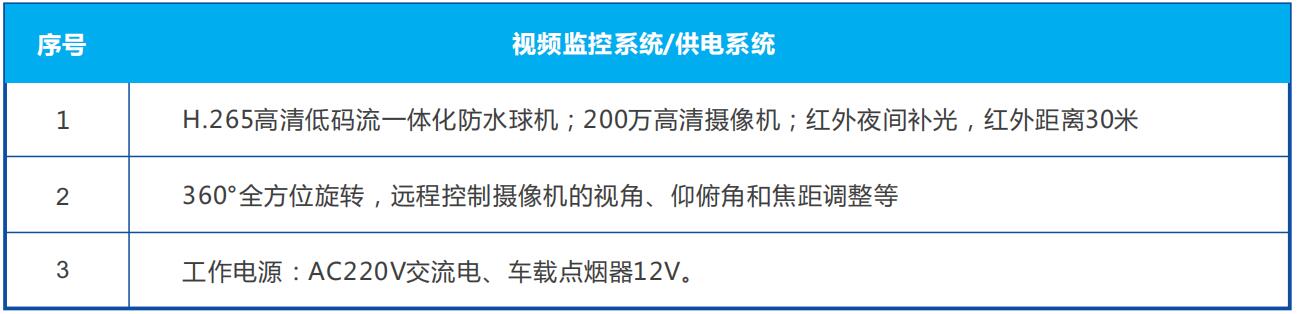

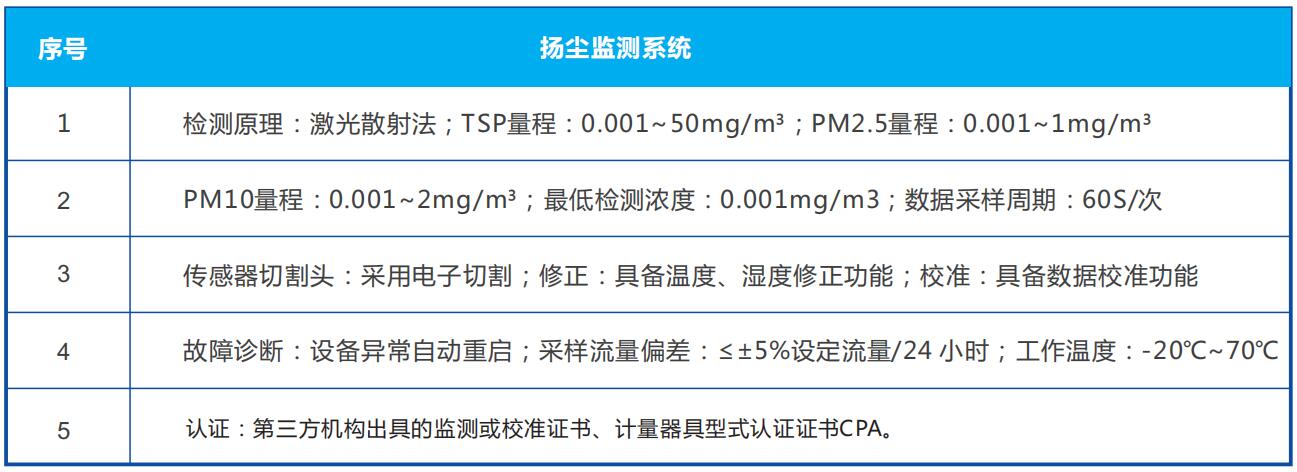

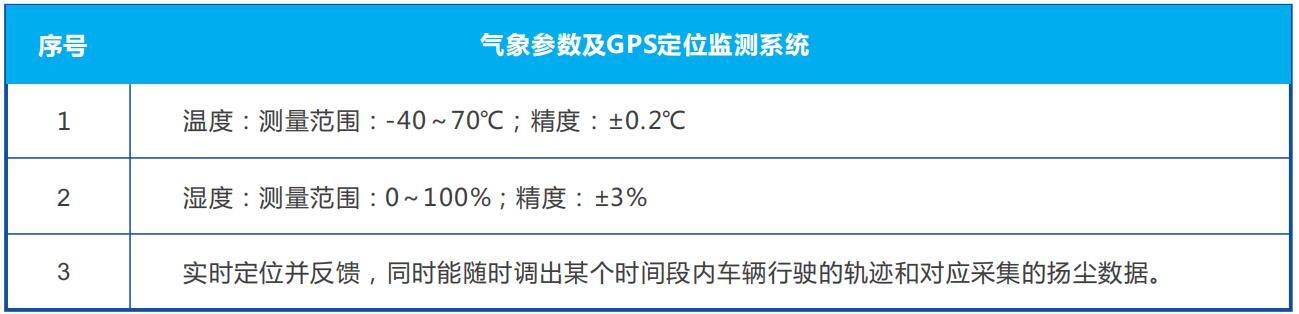

技術參數
TECHNICAL PARAMETER

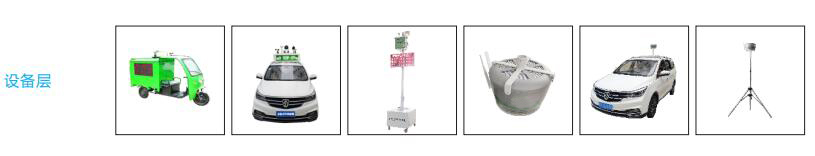

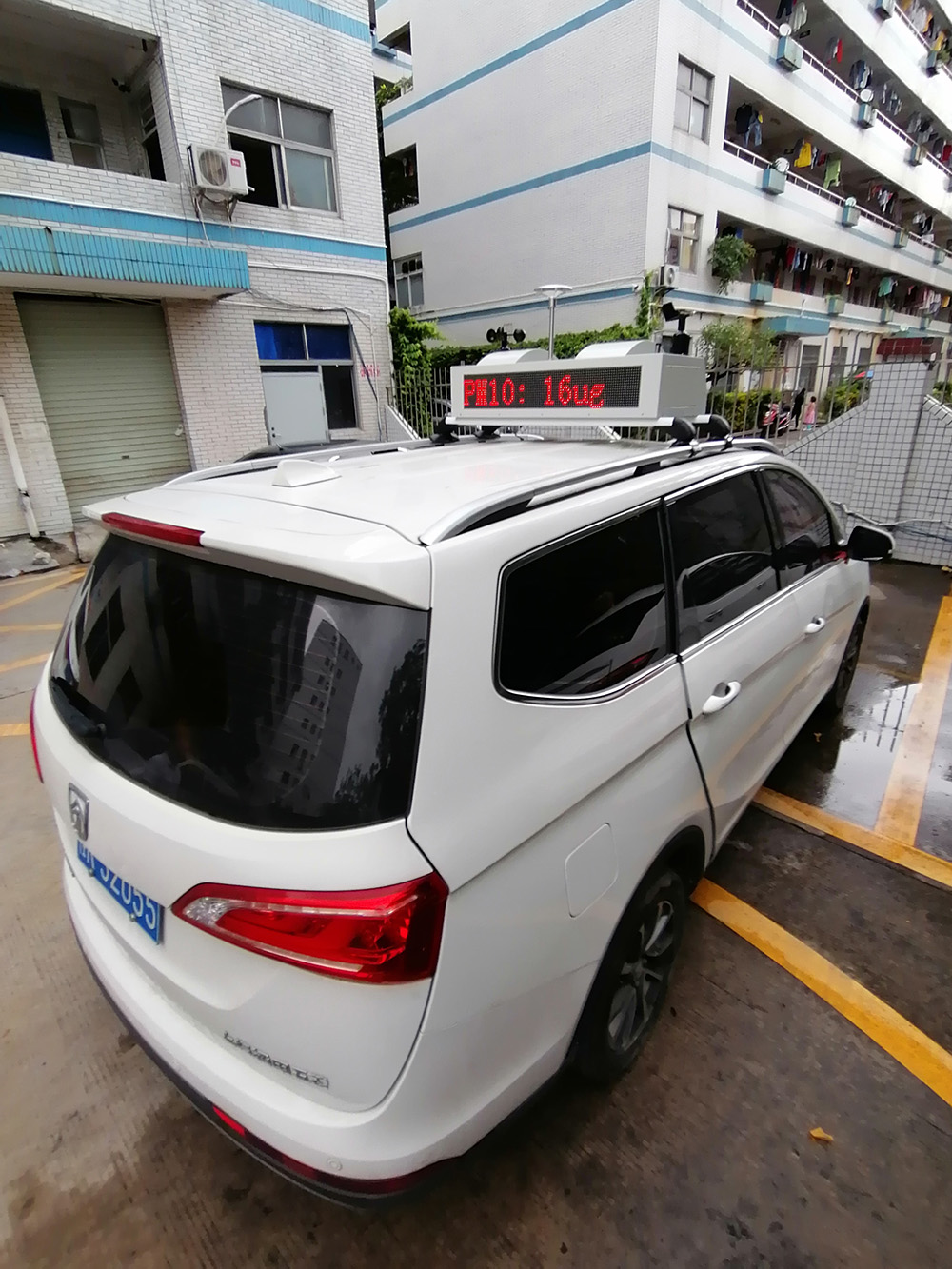

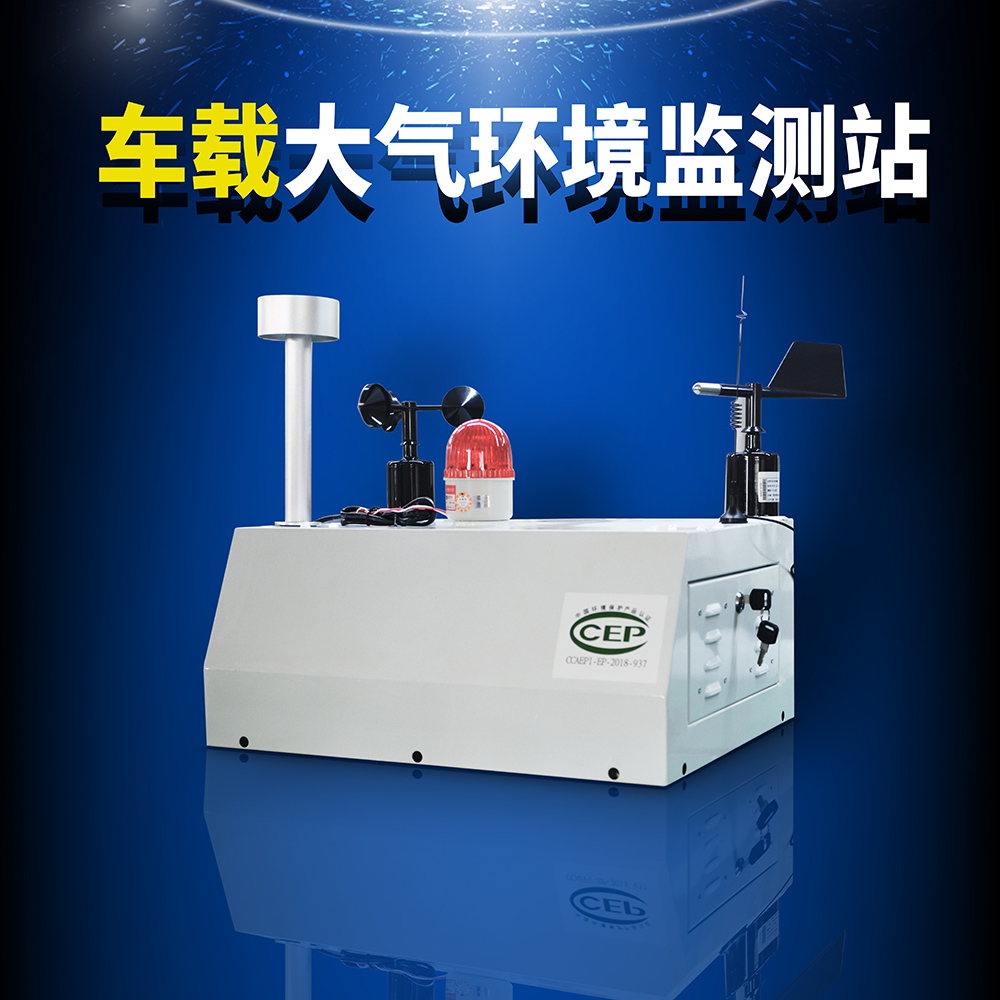

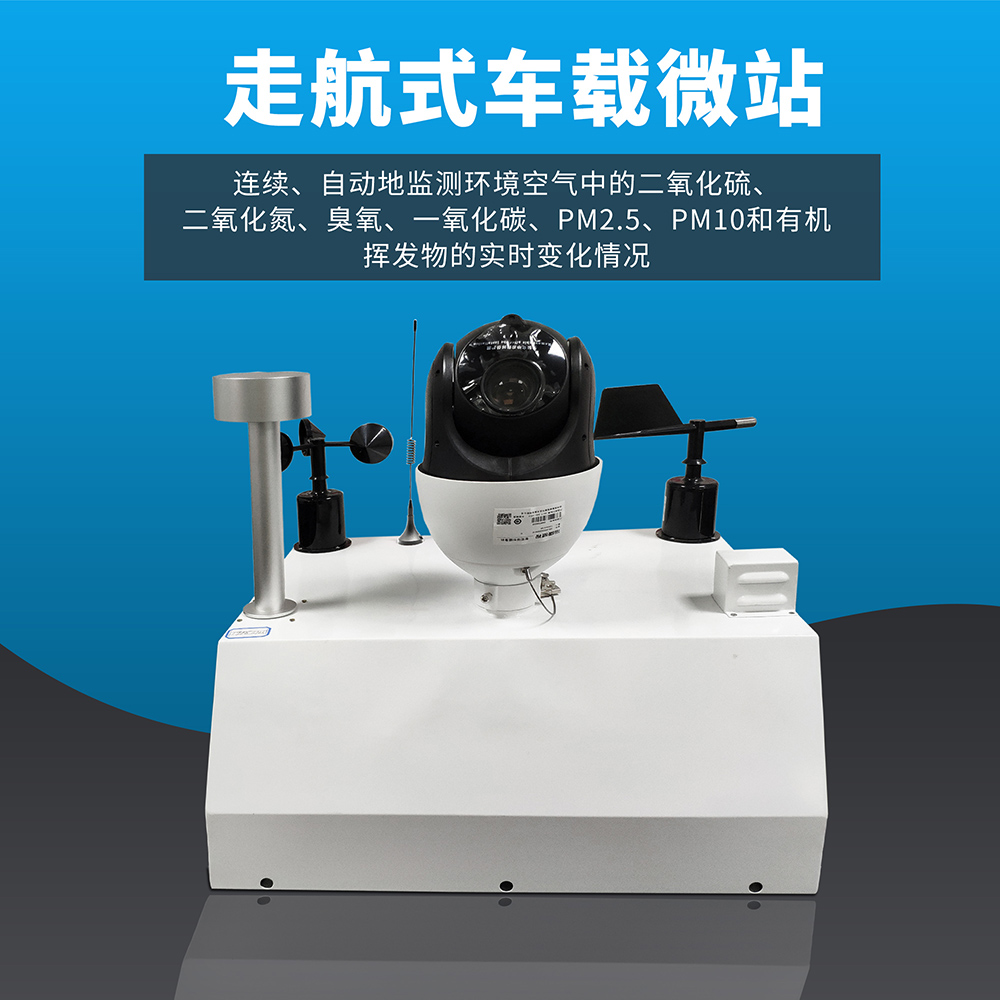

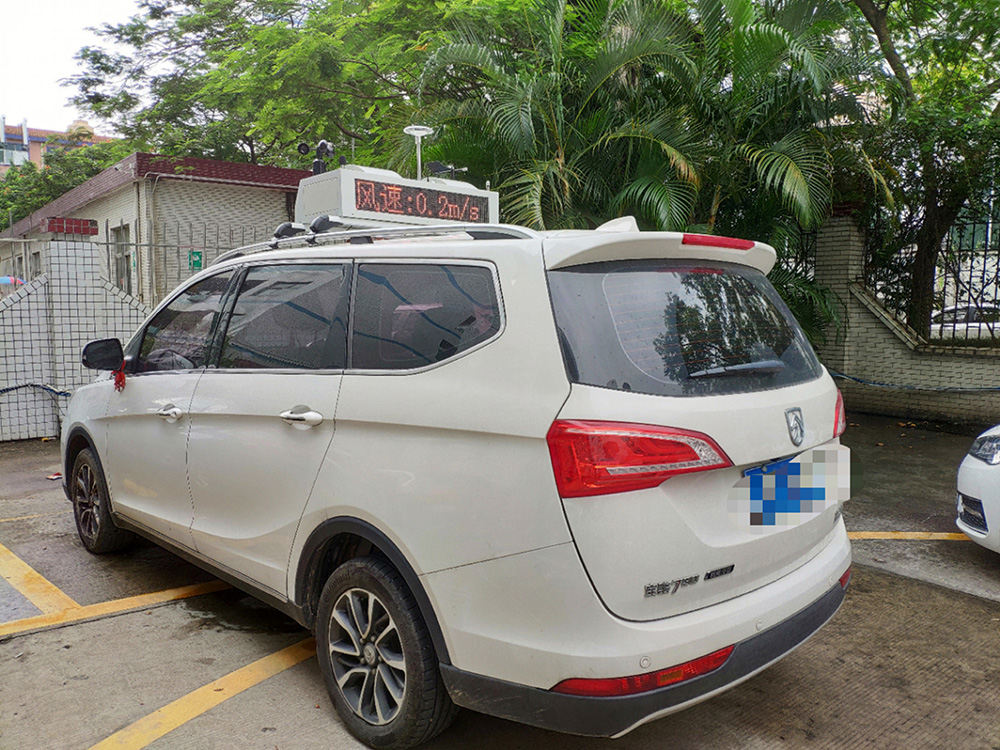

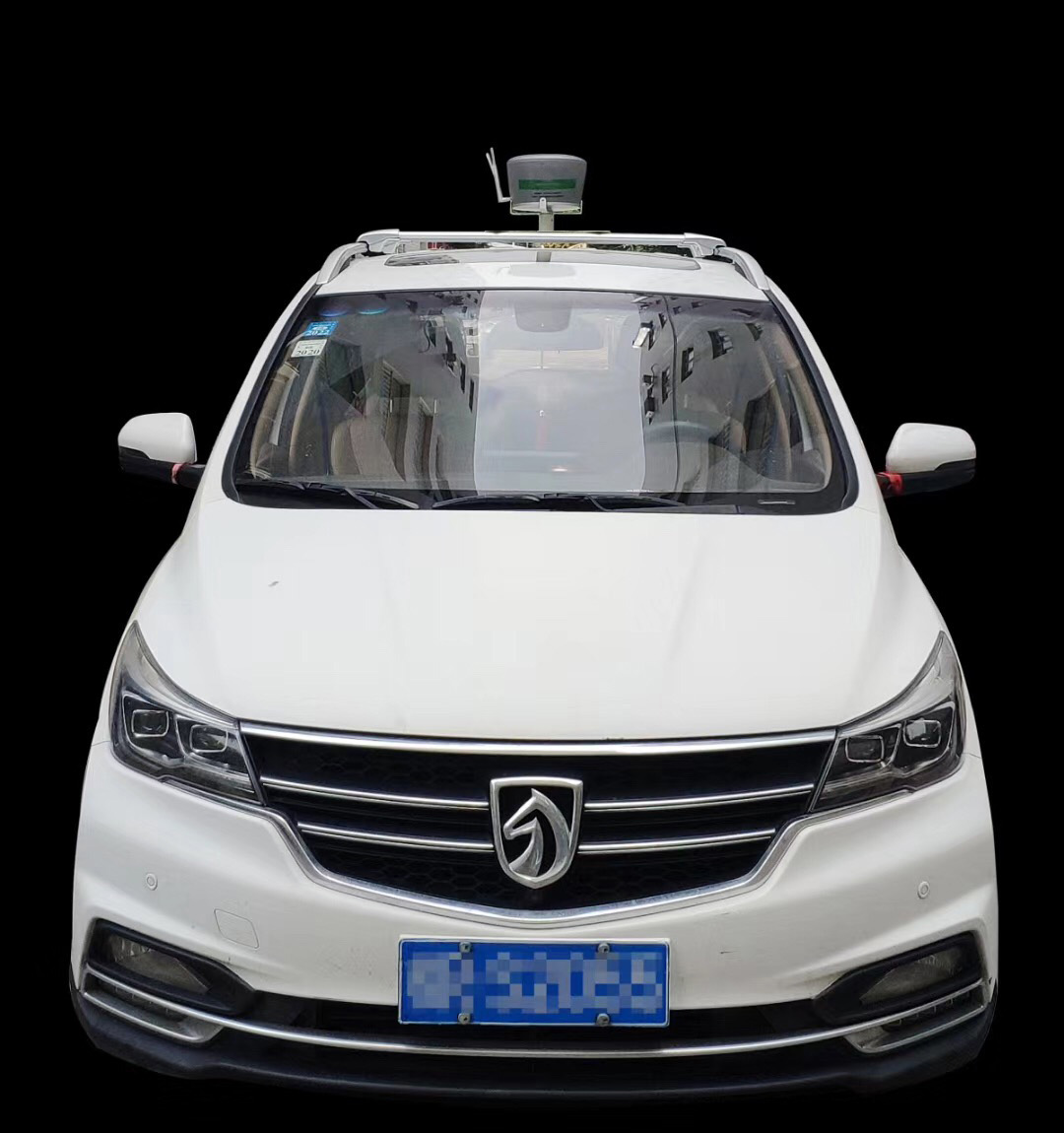

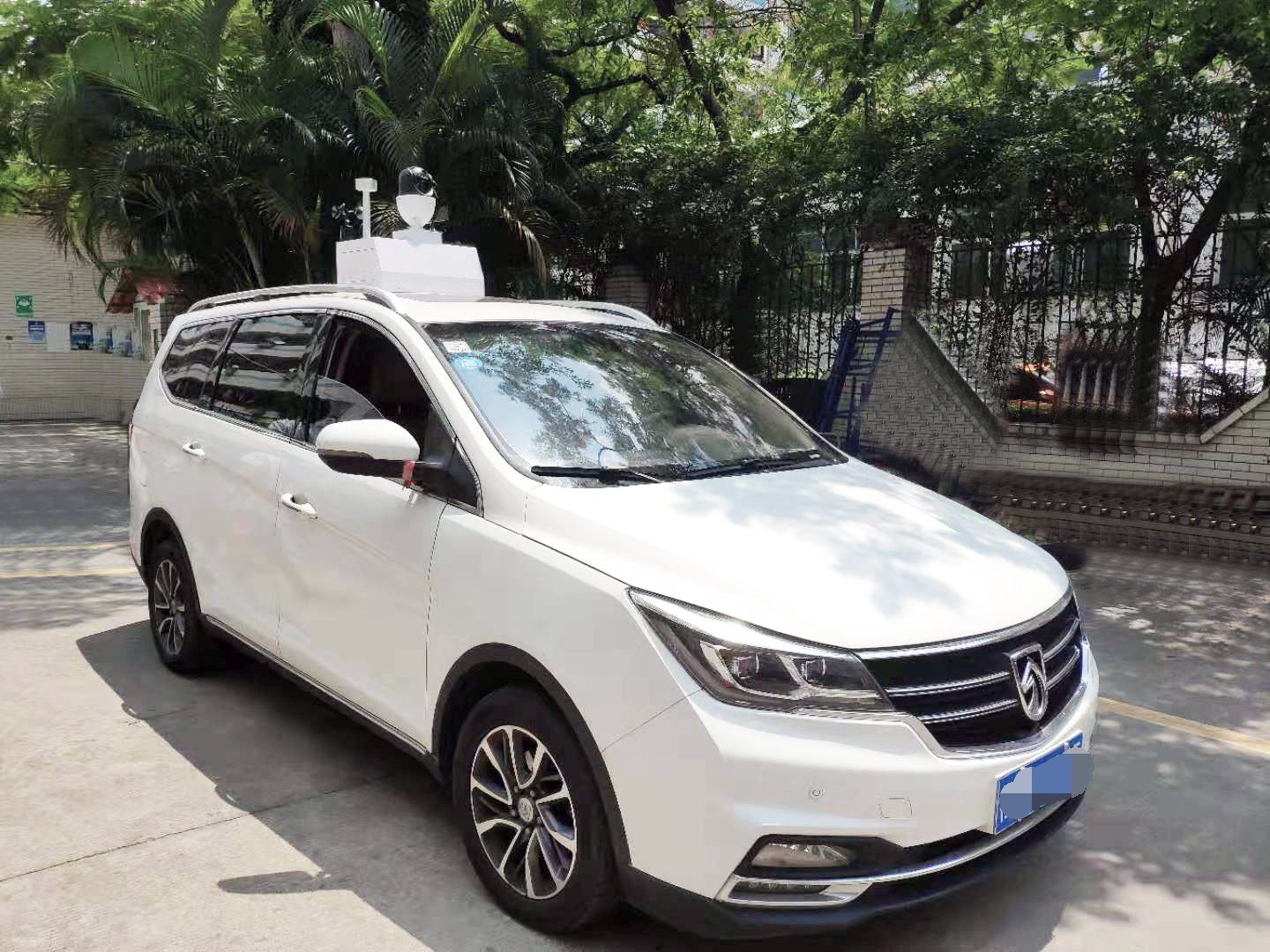

技術方案 走航式環境監測係統是我司結合不同的監測場景所衍生出來的產品，是移動監測、流動監測、短期工地等不確定性比較大的場景的首選監測利器。同時也是固定監測點位無法覆蓋到區域的有效補充。我司根據多年的實施經驗，研發生產出了多款走航式環境監測產品，分別是：













這幾款產品均可滿足客戶走航式監測的需求，監測參數可根據客戶需求進行組合配置，款式多樣，外觀設計滿足大眾審美觀。

【特色功能】


斷點續傳

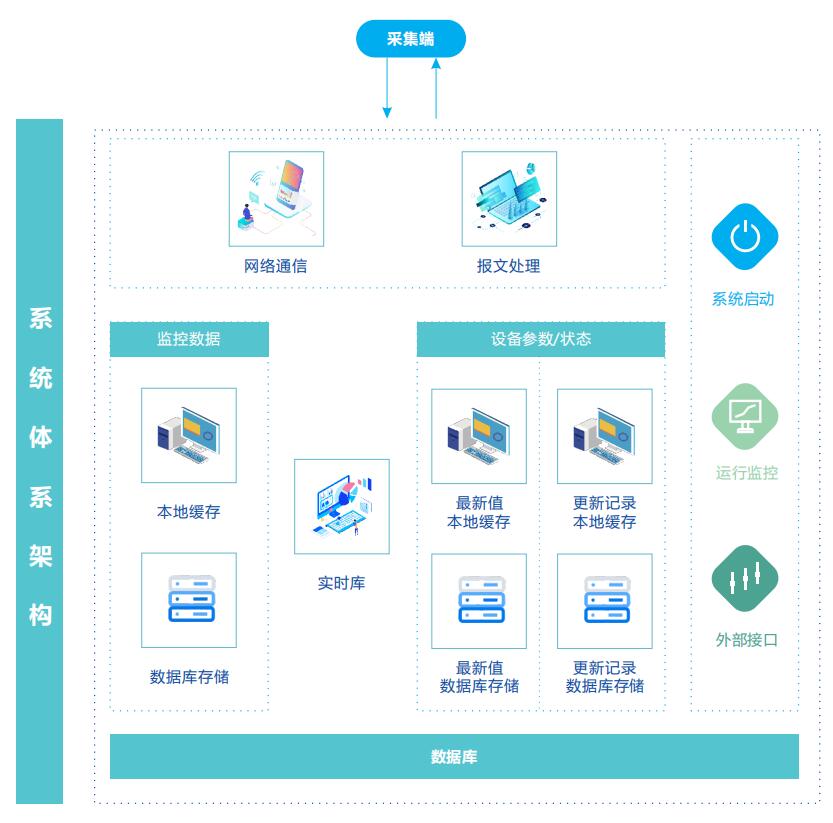

係統架構


【4】監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據後交由本子係統，本子係統負責數據的最終存儲。本子係統劃分為兩個單元：本地緩存和數據庫存儲，本地緩存單元負責將數據緩存至本地磁盤，數據庫存儲單元負責將緩存的數據存至數據庫。
【5】設備參數狀態處理層。報文處理層將監測數據報文解析為預定義格式的數據後交由本子係統，本子係統負責數據的最終存儲。本子係統根據業務需求劃分為兩個模塊，每個模塊由本地緩存和數據庫存儲兩個單元組成。兩個模塊分別處理最新值數據和值更新記錄數據。
【6】實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子係統使用。實時庫在整個係統架構中處於中心地位，所有其它業務子係統都基於它進行數據處理，它自身沒有任何業務邏輯，僅作為數據層提供基礎信息及提供實時庫的持久化。
【7】係統啟動層：作為整個係統的啟動入口，負責管理所有業務子係統。運行監控係統：俗稱看門狗程序，負責監視所有業務子係統的運行。
【8】外部接口：提供本係統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控製功能。

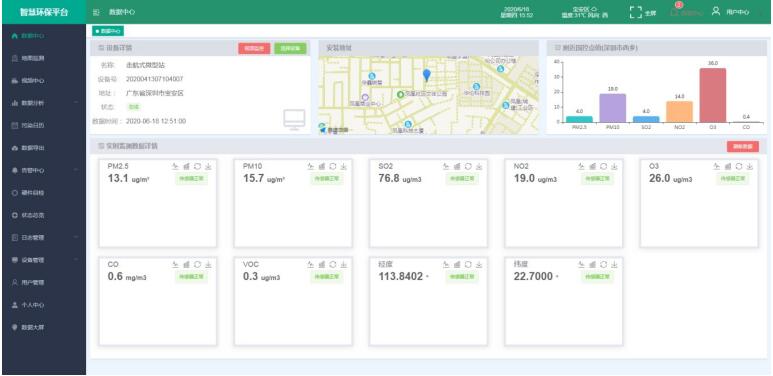

環保信息化雲平台

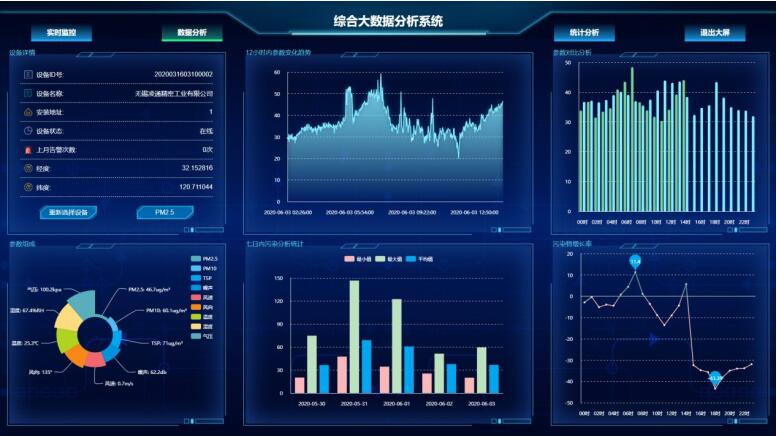

環保信息化監控雲平台，基於大氣汙染網格化監測係統建設，數據24 小時實時接收、保存、擁有下載、圖表顯示、智能分析、智能告警提醒/管理等功能，通過多模塊處理提高了平台功能的可擴展性，亦可按照客戶需求進行對應的模塊功能開發的統合監管平台。 本平台架設在服務器上， 采用B / S 構架， 通過網絡實現遠程登錄， 無需安裝任何軟件， 通過瀏覽器即可登錄查看。

【係統功能 】

前置通訊功能
 係統軟件通過同時支持多種通訊方式（如有線、無線、串口），多種通訊模式（如定時發送模式、實時發送模式、召喚發送模式等）和多種通訊協議進行數據采集。

實時內存庫

為了能保證係統的實時性，係統設有一個緊湊的、功能強大的實時內存庫，用來實時、高效地處理海量實時數據、實時狀態、實時報警、遙調指令、計算量數據等，對內部數據對象進行查找、定位、過濾等，並且實時刷新。實時內存庫提供數據訪問接口，以便於第三方或軟件開發人員訪問其中的數據（如WEB開發人員通過該接口在網頁上顯示相關數據）。

實時內存庫

為了能保證係統的實時性，係統設有一個緊湊的、功能強大的實時內存庫，用來實時、高效地處理海量實時數據、實時狀態、實時報警、遙調指令、計算量數據等，對內部數據對象進行查找、定位、過濾等，並且實時刷新。

數據處理

係統軟件可采集海量數據，這些海量數據需要快速、有效地處理，而係統軟件具有很強的數據處理能力，能根據客戶提供的計算公式、工程轉換方法、項目係數、審核規則、國家或行業相關規定等對采集的原始數據進行運算，算完後將原始數據和運算後數據在數據庫不同表中同時分別存儲。且出現越限數據、質量碼異常數據係統產生相關報警。

數據存儲

係統軟件具有多種數據庫的寫入功能，如ORACLE等。管理員通過相關配置界麵選擇其中一種數據庫。係統具備數據緩存技術，將來不及寫入數據庫的數據及時存儲到實時文件裏，在係統空閑時或故障恢複後及時將數據補回到數據庫內，確保數據不丟失。
對於與數據庫的連接、插入、查詢等操作，充分考慮了係統的容錯性，如出現斷線重連、異常屏蔽、數據庫死鎖等異常現象，係統均具有處理能力。係統采用多線程、多連接方式對數據庫進行操作，以確保海量數據的插入、查詢、更新等。

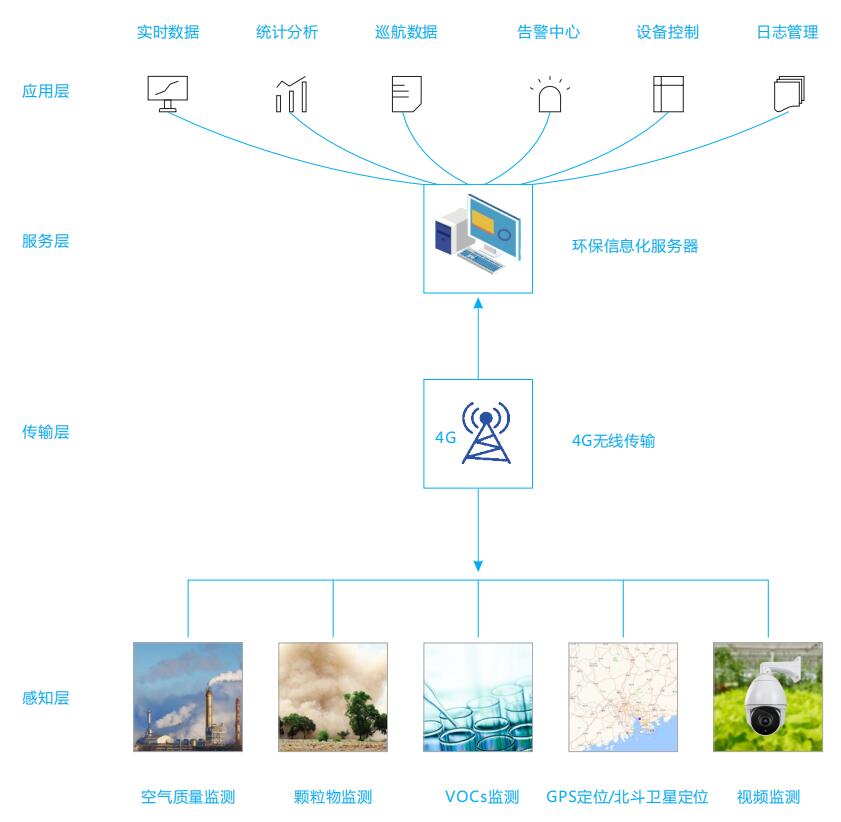

【係統拓撲】


【技術特點】
【1】大氣汙染實時監控雲平台，無論身在何處，可隨時隨地通過電腦網頁在線查看曆史數據和實時數據。

  走航式大氣空氣質量檢測方案
