可移動式環境監測設備|空氣質量監測係統設備｜環境汙染監測係統
走航式環境實時監控係統是基於移動式互聯平台上開發的走航式環境自動監測設備。它可以集成H.265編碼高清視頻、1080P直播，360度全方位旋轉雲台、4G無線傳輸、遠程監控監測&預警、揚塵監測產品、微型環境空氣質量監測係統、TVOCs監測係統、氣象參數等傳感器數據采集等功能於一體。具有環境空氣質量的實時監測與統計分析功能，符合國家標準GB 3095—2012《環境空氣質量標準》。配備了GPS定位模塊實現監測點位可實時回傳，車輛移動軌跡繪製，軌跡沿途線路揚塵排放濃度值的實時顯示。超標預警提示等功能。目前已廣泛應用於科研實驗，網格執法，巡邏檢查，空氣質量應急排查，網格監管盲區補充，應對重汙染天氣，汙染突發事件，散亂汙點位篩選時更具時效性，能快速溯源，數據異常排查。
技術特點
TECHNICAL CHARACTERISTICS
【1】具有雲端自動在線校準功能，自動修正傳感器漂移及環境幹擾，無需現場人工校準；簡易化設計，拆卸方便無需改裝車輛；可以同時監測氣體參數和可吸入顆粒物，並在數據平台上顯示出監測值。
【2】無工具拆卸，方便點位遷移與設備維護；采用進口高靈敏度的傳感器，響應時間快，分辨率高，線性好，檢測下限可達ppb級；參數可拓展，靈活配置。
【3】應用單片機和網絡通訊技術相結合，采用數據存儲功能，不僅可提供方便的數據查詢方式，還可以通過USB接口將數據轉存至計算機，用配套的上位機軟件自動計算日平 均值、月均（jun1）值、汙染指數、生成各種圖形數據標，並進行打印。
【4】性能穩定、精確度高、操作方便、易於維護具有斷電保護功能；集成GPRS通信技術，實時監測大氣環境數據，實時傳輸數據， 實時監控設備運行狀態。
【5】實現多參數自動監測，防幹擾技術設計；實現各類參數采集，自動上傳網絡平台，自動發布數據。
【6】GPS擴展，車輛移動軌跡繪製實時定位車輛與揚塵濃度信息；可配備網絡攝像頭，環境汙染指標超標自動預警視頻抓拍，數據字符可在視頻疊加顯示。

技術參數
TECHNICAL PARAMETER







技術方案 走航式環境監測係統是我司結合不同的監測場景所衍生出來的產品，是移動監測、流動監測、短期工地等不確定性比較大的場景的首選監測利器。同時也是固定監測點位無法覆蓋到區域的有效補充。我司根據多年的實施經驗，研發生產出了多款走航式環境監測產品，分別是：













這幾款產品均可滿足客戶走航式監測的需求，監測參數可根據客戶需求進行組合配置，款式多樣，外觀設計滿足大眾審美觀。

【特色功能】


斷點續傳

係統架構


【4】監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據後交由本子係統，本子係統負責數據的最終存儲。本子係統劃分為兩個單元：本地緩存和數據庫存儲，本地緩存單元負責將數據緩存至本地磁盤，數據庫存儲單元負責將緩存的數據存至數據庫。
【5】設備參數狀態處理層。報文處理層將監測數據報文解析為預定義格式的數據後交由本子係統，本子係統負責數據的最終存儲。本子係統根據業務需求劃分為兩個模塊，每個模塊由本地緩存和數據庫存儲兩個單元組成。兩個模塊分別處理最新值數據和值更新記錄數據。
【6】實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子係統使用。實時庫在整個係統架構中處於中心地位，所有其它業務子係統都基於它進行數據處理，它自身沒有任何業務邏輯，僅作為數據層提供基礎信息及提供實時庫的持久化。
【7】係統啟動層：作為整個係統的啟動入口，負責管理所有業務子係統。運行監控係統：俗稱看門狗程序，負責監視所有業務子係統的運行。
【8】外部接口：提供本係統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控製功能。

環保信息化雲平台

環保信息化監控雲平台，基於大氣汙染網格化監測係統建設，數據24 小時實時接收、保存、擁有下載、圖表顯示、智能分析、智能告警提醒/管理等功能，通過多模塊處理提高了平台功能的可擴展性，亦可按照客戶需求進行對應的模塊功能開發的統合監管平台。 本平台架設在服務器上， 采用B / S 構架， 通過網絡實現遠程登錄， 無需安裝任何軟件， 通過瀏覽器即可登錄查看。

【係統功能 】

前置通訊功能
 係統軟件通過同時支持多種通訊方式（如有線、無線、串口），多種通訊模式（如定時發送模式、實時發送模式、召喚發送模式等）和多種通訊協議進行數據采集。

實時內存庫

為了能保證係統的實時性，係統設有一個緊湊的、功能強大的實時內存庫，用來實時、高效地處理海量實時數據、實時狀態、實時報警、遙調指令、計算量數據等，對內部數據對象進行查找、定位、過濾等，並且實時刷新。實時內存庫提供數據訪問接口，以便於第三方或軟件開發人員訪問其中的數據（如WEB開發人員通過該接口在網頁上顯示相關數據）。

實時內存庫

為了能保證係統的實時性，係統設有一個緊湊的、功能強大的實時內存庫，用來實時、高效地處理海量實時數據、實時狀態、實時報警、遙調指令、計算量數據等，對內部數據對象進行查找、定位、過濾等，並且實時刷新。

數據處理

係統軟件可采集海量數據，這些海量數據需要快速、有效地處理，而係統軟件具有很強的數據處理能力，能根據客戶提供的計算公式、工程轉換方法、項目係數、審核規則、國家或行業相關規定等對采集的原始數據進行運算，算完後將原始數據和運算後數據在數據庫不同表中同時分別存儲。且出現越限數據、質量碼異常數據係統產生相關報警。

數據存儲

係統軟件具有多種數據庫的寫入功能，如ORACLE等。管理員通過相關配置界麵選擇其中一種數據庫。係統具備數據緩存技術，將來不及寫入數據庫的數據及時存儲到實時文件裏，在係統空閑時或故障恢複後及時將數據補回到數據庫內，確保數據不丟失。
對於與數據庫的連接、插入、查詢等操作，充分考慮了係統的容錯性，如出現斷線重連、異常屏蔽、數據庫死鎖等異常現象，係統均（jun1）具有處理能力。係統采用多線程、多連接方式對數據庫進行操作，以確保海量數據的插入、查詢、更新等。

【係統拓撲】


【技術特點】
【1】大氣汙染實時監控雲平台，無論身在何處，可隨時隨地通過電腦網頁在線查看曆史數據和實時數據。

揚塵噪聲抓拍實時監控係統概述

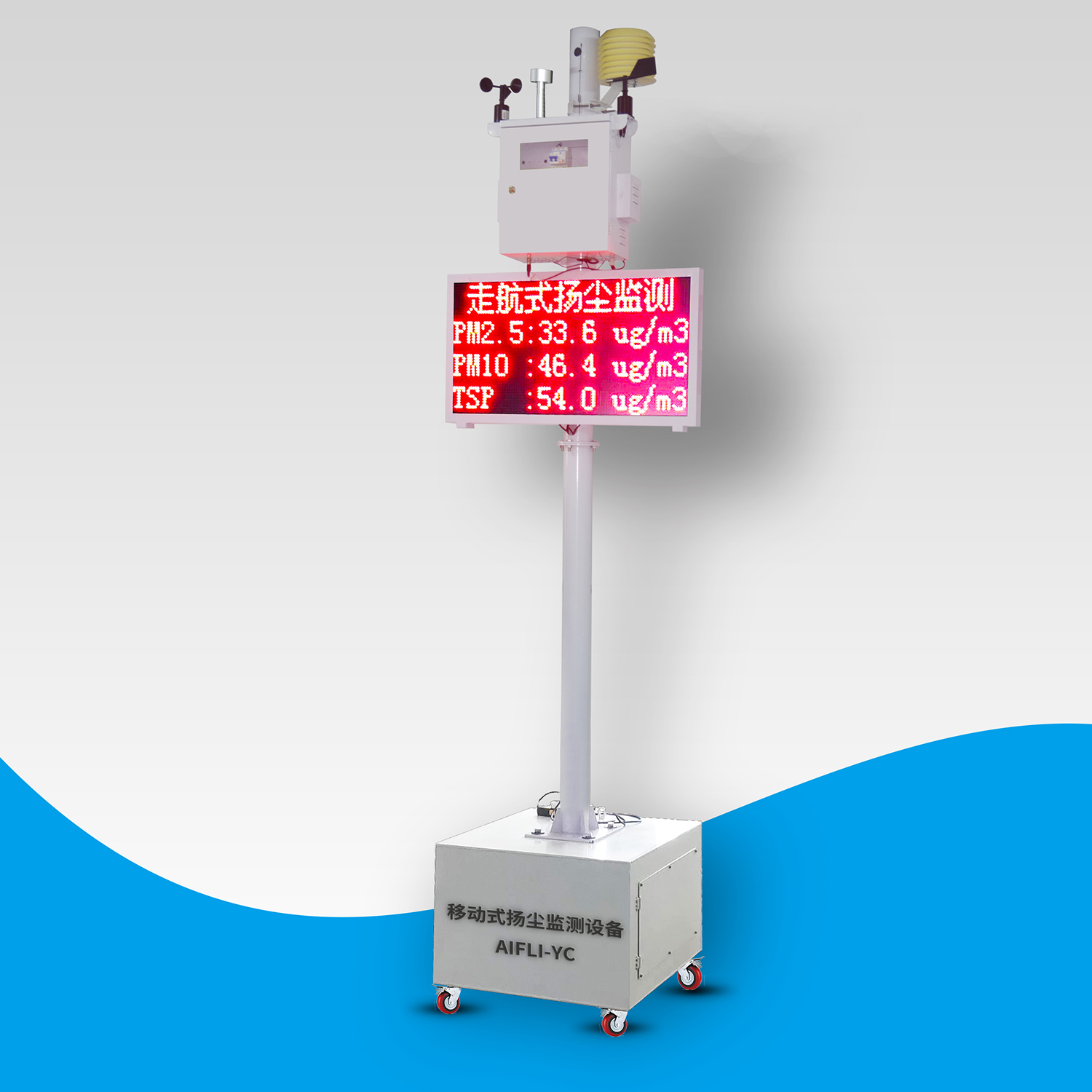

AIFLI-YC是我司擁有自主知識產權的建築工地施工遠程揚塵監控設備，符合GB3096-2008《聲環境質量標準》和GB3095-2012《環境空氣質量標準》相關規定，進行不同聲環境功能區揚塵重點監控區監測點的連續自動監測且具有完善功能的揚塵噪音監測設備，主要用於主要適用於數字城管、智慧城市、建築工地、垃圾場、拆遷工地、碼頭、產業園、社區、道路揚塵環境監測監控中心；監測的數據指標包括揚塵濃度、噪音指數，氣象要素以及視頻畫麵及氣象參數。通過物聯網以及雲計算技術，實現了實時、遠程、自動監控顆粒物濃度以及現場視頻、圖像的采集；數據通過網絡傳輸，可以在電腦、手機、平板電腦等多個終端訪問.

係統組成

1、感知層：汙染源在線監測儀，包括顆粒物濃度監測儀、氣象五參數監測 儀、噪聲監測儀和視頻監控攝像機，對顆粒物濃度、氣象參數、噪聲和現場視頻 進行連續自動在線監測;OSEN-YZ 顆粒物監測儀就可以實現揚塵的實時監測，數 據無線上報。
2、傳輸層：采用有線、無線、3G/4G 等方式傳輸各種監測數據;
3、平台層：數據服務雲平台，依托在建工地揚塵與噪聲監測平台的數據， 進行係統分析、提供跨區域、全時間、多層次的數據挖掘和對比，為科學治理霧 霾提供數據支撐;
4、應用層：麵向不同環保局、建築工地的客戶端係統，實現基於 Web 的汙 染源實時數據在線監測、現場圖像和視頻的監控、汙染源超標報警、以及麵向不 同管理層的各種管理與統計分析。

現了基於 Web 的汙染源實時數據在線監測，現場圖像和視頻的監控(包括對前端 雲台和攝像機的實時控製)、汙染源超標報警、以及麵向不同管理層的各種管理 與統計分析。


技術特點及優勢


係統基於對城市工地揚塵汙染監控管理的需求而設計，技術特點和優勢主要 體現在以下三點：

(一)監測終端係統係統集成了 TSP、PM10、PM2.5、溫度、濕度、風向和風速、 大氣壓，降雨量等多個環境參數，全天候 24 小時在線連續監測，全天候提供工 地的空氣質量數據，超過報警值時還能自動啟動監控設備，具有多參數、實時性、 智能化等特性;

(二)通過傳感網、無線網、因特網這三大網絡傳輸傳輸數據，快速便捷地更新實 時監測數據;

(三)基於雲計算的數據中心平台匯集了不同區域、不同時段的監測數據，具有海 量存儲空間，可進行多維度、多時空的數據統計分析，便於管理部分有序開展工 作，同時也為建立工地環境汙染控製標準積累數據，以推動對空氣汙染的長效管 理。

（四）整個係統采用自由模塊化組合，根據無組織汙染監控需求，靈活增加或者 削減不同監測項目，同時自由模塊化組合可以在核心傳感器發生故障的情況下， 無需返修的前提下，可隨時自行更換傳感器，且不影響整套設備正常運行，解決 了傳統設備出現故障整機返廠費時費成本的難題



係統配置
監測指標	測量範圍	分辨率	準確度	備注
PM2.5	0-500ug/m3	1ug/m3	±10%
PM10	0-2mg/m3	1ug/m3	±10%
TSP	0～40mg/m3	1mg/m3	±10%
風速	0-30m,0-60m（可選）	0.1m/s	±1m/s
風向	0～360°/16 方位	1°	±3°
噪聲	30~130dB	31.5Hz~8kHz	±1.5dB
溫度	-30～+70℃	0.1℃	±0.3℃
濕度	0～100%RH	1%RH	±3%RH
壓力	500～1100hPa	0.1 hPa	±0.3hPa
數據采集處理係統
市電 220V 供電			AC220V
太陽能供電係統			含太陽能板及蓄電池
通訊方式	RS485/232 通訊,USB 通訊 3G/4G、WIFI 無線傳輸、ADSL 光纖等有線傳輸
標配 3 米支架	高度可定製
戶外高清 LED 屏幕	尺寸 105*55cm 四行顯示 含控製係統及防水外框
	高清 1080P 低碼流一體化雲台機，采用最新 H.265 視頻壓縮算法 壓縮比
高清網絡攝像頭	高圖像質量好 130 萬像素 支持 1280×960 分辨率，連續旋轉，垂直方向
	+90°-90 °
	數據采集測量精度高，具有多路繼電器輸出，可以控製多點的設備。核心
噴淋降塵設備	部件采用高性能 32 位微處理器為主控 CPU，便攜式防震結構，工業化標準 設計，適合在惡劣環境中使用，繼電器指示燈指示各繼電器的開關狀態。
	可聯動塔吊噴淋係統，霧炮，噴水管



雲平台平台軟件的功能參數


基本功能	同時具備 C/S 客戶端平台和基於 WEB 管理的 B/S 係統，實時顯示前端設備 所有數據參數；
	揚塵、噪聲等傳感器曆史數據的查詢、分析及下載，視頻、圖片的查詢、 下載；
	同比、環比分析查詢；
	數據報警設置查詢，並向製定人員定向發送短信及郵件報警消息；
	分級權限，對不同管理層實行分級管理；
	支持升級外圍設備的接入與控製；
	通過光釺/ADSL/3G/4G 無線網絡/APN/VPN 等線路接收數據及發送數據命 令；
	係統支持多達 1024 路遙測設備同時接收數據；
	分級權限管理，不同權限的用戶可監控不同的設備，可按組或按區域分配 權限；
	應急預案錄入，比如工地名稱、開發商、施工方、監理方的負責人和聯係 方式，報警後可及時處置；
實時監控監測	監測 PM2.5，並能查看實時變化曲線；
	監測 PM10，並能查看實時變化曲線；
	監測 TSP，並能查看實時變化曲線；
	監測噪聲，並能查看實時變化曲線；
	同時監測溫度、濕度、風速、風向、氣象實時信息；
	可在軟件平台上查看實時視頻，並可在平台上對視頻監控進行參數設置以 及相應操作，
	可在服務器平台上實時監聽現場噪聲汙染情況；
	可實現數據視頻疊加的圖片超標、手動抓拍、自動抓拍；
	顯示所有地圖點位具體信息，實時查看所有點位信息；
	根據揚塵地標及噪聲國標用不同顏色標注汙染程度；
報警聯動	設定不同超標程度閥值，一旦超標則用相應顏色標注出超標程度，若達到 超標限值則平台自動報警；
數據查詢	可查詢所有監測參數指標具體時間段的曆史數據


視頻監控
1.  實時圖像采集，可遠程控製球機的移動及現場圖像縮放。
2.  圖像傳感器：1/3 英寸   CCD
3.  傳感器有效像素  P 製：≥976(H)×582(V)     N 製：≥976(H)×494(V)
4.  水平解析度  ≥700TVL
5.  最低照度：大於 0.05Lux 視頻為彩色模式；   0.05~0.01Lux 視頻轉為黑白 模式，紅外燈開啟。
6.  光學變倍：20 倍；數字變倍：16 倍
7.  增益控製：自動/手動/優先模式/曝光補償/背光補償
8.  3D 降噪支持
9.  電子快門：1/1～1/10000s
10.  寬動態支持
11.  日夜模式：自動 ICR 濾光片彩轉黑
12.  補光方式：紅外（夜視距離 100m）
13.  水平範圍：0°～360°連續旋轉；垂直範圍    -15°～90°
14.  鍵控速度：水平：0.1°～160°/s  ；垂直：0.1°～120°/s
15.  防護等級：IP66，4000V 防雷、防浪湧和防突波保護，符合 GB/T17626.5         4 級標準


高清攝像頭

像素：200 萬 4 寸紅外支持 H.265 高效壓縮算法，極大降低碼率，最大支持 1920x1080@30fps 實時畫麵輸出，100 米紅外照射距離；
焦距：6-1869mm，20 倍光學變倍； 支持音頻報警；
雲台鏡頭 360°全方位旋轉， H.265/H.264/MJPEG； 最大支持 128G Micro SD 卡；
電源：AC24V，50W max；
支持 IP66；工作溫度：-40℃-70℃。


客戶端雲平台及微信端，上位機軟件

1、多站查詢：此功能主要用於多台設備進行數據對比查詢；
2、曆史查詢：曆史查詢主要用於查詢設備某天或某小時的數據曲線查詢及報表 下載；
3、曲線分析：曲線分析是用於分析一個時間段內的要素變化，可以在曲線上進 行拖動；
站點管理：這個功能是用於添加或更站點
4、電子地圖：在線狀態，故障狀態
5、實時數據：實時數據查詢，小時平均值，日平均值數據統計，最大值最小值統計
