1. 產品介紹
微型環境空氣質量監測係統是一種集數據采集、存儲、傳輸和管理於一體的無人值守的環境監測係統，能全天候、連續、自動地監測環境，在提供PM10、PM2.5、SO2、NO2、CO、O3等6項參數數據的基礎上，可擴展對VOCs、氯氣、硫化氫、氨氣等多種特征汙染物進行監測，按照“網定格、格定責、責定人”的理念，建立“橫向到邊、縱向到底”的區域網格化監控平台，應用、整合了多項智慧環保技術，在全麵掌握、分析汙染源排放、氣象因素的基礎之上，采用因地製宜的靈活設點方法進行部署。實時統計各廠區、監測點的監測設備數據，並根據各監測點的環境條件及其汙染情況，來分析與推測區域內整體的排放情況，實現對熱點排放區域整體監控，汙染物擴散趨勢推算以及排放源解析等功能；同時結合物聯網、智能采集係統、地理信息係統、動態圖表係統等先進技術，整合、共享、開發，建立全麵化、精細化、信息化、智能化的區域環境在線監測平台，實現對控製汙染源無組織排放，減少大氣汙染等綜合管理，為製定節能減排方案提供可靠的數據信息和科學的輔助管理決策；為環保部門的環境決策、環境管理、汙染防治提供詳實的數據資料和科學依據。

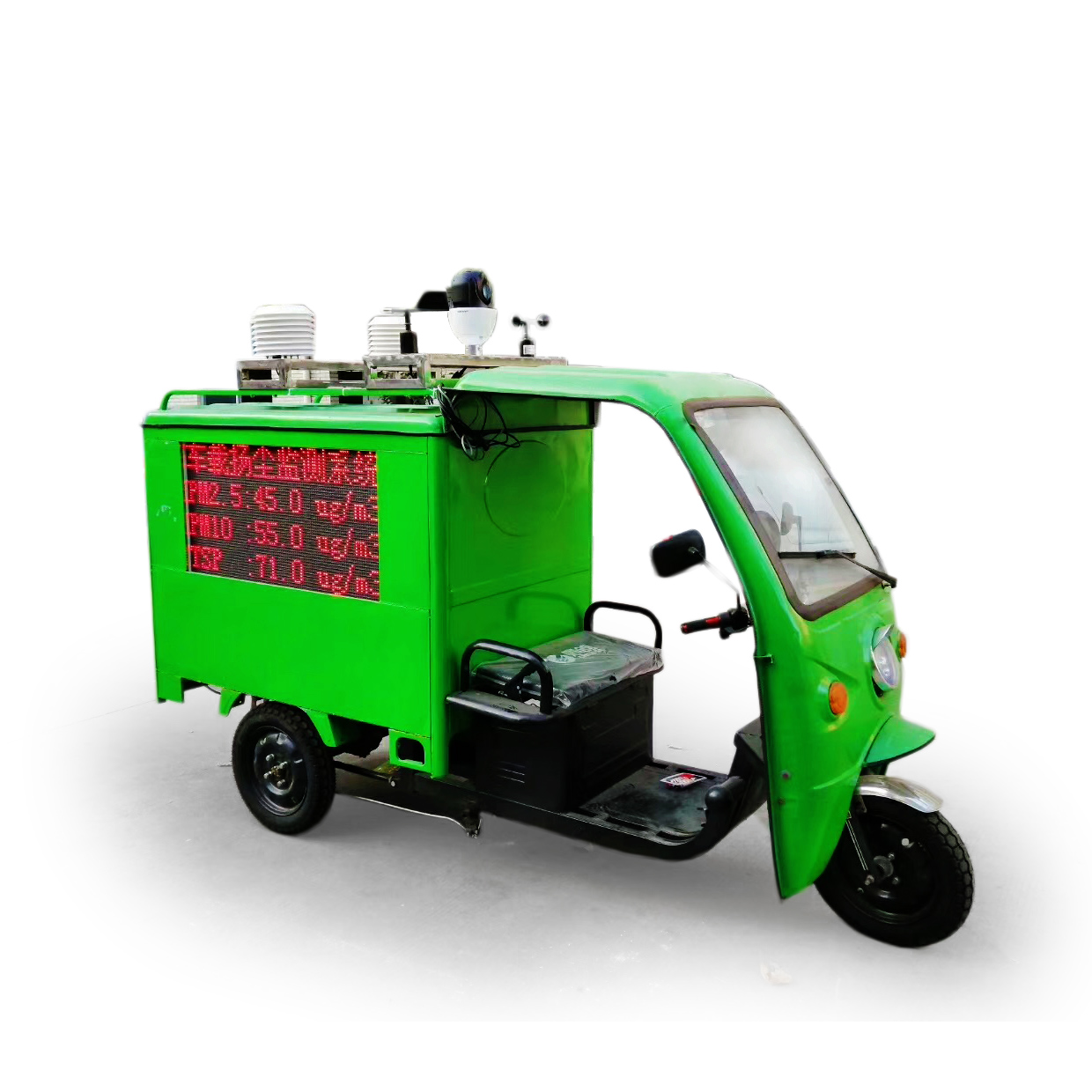

產品名稱：車載微型環境空氣質量監測係統
產品型號：AIFLI-AQMS
應用領域：企業化工業園區，城市環境監測，市政環境監測，移動環境監測，交通汙染環境監測居民區/學校/醫院空氣質量環境監測，公園/森林環境監測。
走航式網格化空氣微站
無人機立體網格化環境監測係統設備
網格化大氣環境監測係統平台電腦端
網格化大氣環境監測係統平台手機端界麵
1.1 技術參數
| 檢測參數項 | 量程 | 單位 | 精度 | 分辨率 | 技術原理 |
| PM2.5 | 0-1000 | ug/m3 | 5% | 1 ug/m3 | 光散射 |
| PM10 | 0-2000 | ug/m3 | 5% | 1 ug/m3 | 光散射 |
| 一氧化碳（CO） | 0-3000 | ppb | 5% | 0.01PPM | 電化學 |
| 二氧化硫(SO2) | 0-4000 | PPb | 5% | 0.001PPM | 電化學 |
| 二氧化氮(NO2) | 0-3000 | PPb | 5% | 0.001PPM | 電化學 |
| 臭氧(O3) | 0-1500 | PPb | 5% | 0.001PPM | 電化學 |
| 溫度 | -20-60 | ℃ | 2% | 0.1℃ | |
| 濕度 | 0-100 | %RH | 0.3% | 1% | |
| TVOC | 0-20PPM | PPM | 1% | 0.001PPM | PID |
Ø 檢測原理：CO， SO2， NO2， O3采用電化學檢測；
PM2.5，PM10采用光散射檢測 ；
TVOC采用PID光離子檢測。
Ø 傳感器壽命：2 年
Ø 線性誤差：≤±2%
Ø 零點漂移：±2%（F.S /年）
Ø 供電電壓：12V (配套係統采用太陽能供電電池)
Ø 信號輸出：GPRS信號(標配)， RS485輸出(選配)
Ø 每組信號輸出間隔：60s
Ø 傳感器響應時間：30s
Ø 溫度環境：-20-60 ℃
Ø 濕度環境: 5-90%RH
Ø 安裝方式：懸掛式， 吊裝
Ø 客體材料：鋁材質
Ø 防護等級：IP65，TVS 8000V 防雷、防浪湧、防突波保護
Ø 尺寸：長55*高46*寬32cm
Ø 重量：20kg
1.2 技術特點
（1） 具有雲端自動在線校準功能，自動修正傳感器漂移及環境幹擾，無需現場人工校準；（2） 采用百葉堆設計，適用於各種氣象條件，保證空氣流通無死角，內外無溫差；
（3） 可以同時監測氣體參數和可吸入顆粒物，並在數據平台上顯示出監測值；
（4） 無工具拆卸，方便點位遷移與設備維護；
（5） 采用進口高靈敏度的傳感器，響應時間快，分辨率高，線性好，檢測下限可達ppb級；
（6） 氣體6項指標任選、還有氣體象五參數、噪音等參數可靈活定製；
（7） 品質好，價格低，適合網格化，批量化推廣；
（8） 應用單片機技術和網絡通訊技術相結合，采用數據存儲功能，不僅可提供方便的數據查詢方式，還可以通過USB接口將數據轉存至計算機，利用配套的上位機軟件自動計算日平 均值、月均值、汙染指數、生成各種圖形數據標，並進行打印；
（9） 采用機內鋰電池供電與外接太陽能供電，解決布線接電等問題；
（10） 性能穩定、精確度高、操作方便、易於維護，具有斷電保護功能；
（11） 采用32位高速處理核心芯片；監測數據單位自動換算，mg/m3，ppb，ppm；
（12） 多學科算法模型，數據穩定準確，實現分辨率 1ppb 的高精度檢測，可達國控站監測指標；
（13） 集成GPRS通信技術，實時監測大氣環境數據，實時傳輸數據， 實時監控設備運行狀態；
（14） 實現多參數自動監測，防幹擾技術設計；
（15） 精度高，性能可靠，適用於戶外和工業環境；
（16） 實現各類參數采集，自動上傳網絡平台，自動發布數據；
（17） 體積小，模塊化設計，網格化靈活布局；
（18） 集成溫度補償恒溫處理技術，長久自動校準技術；
（19） 采用全球定位係統，實時跟蹤設備；
（20） 可配備網絡攝像頭，環境汙染指標超標自動預警視頻抓拍，數據字符可在視頻疊加顯示。
1.3 特色功能
1.3.1 現場端物聯感知
智能感知層實現多維一體化，包括顆粒物原位測量裝置、有害氣體實時監測裝置等。1.3.2 加熱除濕裝置
為避免檢測結果受環境濕度的影響，設備配備了加熱除濕裝置，采樣的氣體經設備內部溫濕度傳感器監測後，如超過預設閾值，自動對采樣氣體進行加熱除濕、幹燥，消除了被檢測氣體濕度對檢測結果的影響。1.3.3 顆粒物原位測量裝置
本設備主要實現對揚塵PM2.5、PM10、TSP三通道同時實時監測。本設備采用光散射原理測量顆粒濃度，較之傳統的β射線，微量震蕩天平法法測量粉塵濃度，具有適用性廣、測量速度快、運維方便、可在線實時測量等優點。
顆粒物原位測量子係統采用高靈敏的光散射光度計（濁度儀）技術測量顆粒物濃度。顆粒物首先經過粒子切割器，切割出我們需要測量的PM5、PM2.5、PM4或PM10粒子，切割後的顆粒物經過進樣口進入到光學測量室內。光源產生880nm的紅外光照射到顆粒物上發生散射，位於90°角位置上的探測器將散射光捕獲。通過散射光強與校準顆粒物質量濃度的關係，實時計算並將質量濃度傳送到數據采集與處理子係統。這種能理想地反映顆粒物特性的光學儀器能提供連續的總懸浮顆粒物濃度和切割點為PM10至PM2.5的顆粒物濃度。
儀器內安裝了氣壓傳感器、溫度傳感器，與被校準後的精確限流孔兩端壓差的數字反饋信號結合，通過使用這樣的流量控製組件，對流量進行精確控製，可以獲得準確的樣品體積和精確的顆粒物粒徑切割點，實現了顆粒物的準確切割。顆粒物精確切割和數據優化保證儀器的高準確性，與美國EPA認證方法可比。並且顆粒物原位測量子係統配置了有溫濕度傳感器的加熱器，可以有效抑製濕度增加後帶來的正偏差。
1.3.4 GPS定位係統
設備內置GPS定位模塊，采用全球定位係統，實時記錄設備所處位置信息，並將實時的位置信息上傳至服務器，用戶也可登陸我司雲平台，在GIS實時地圖上查看到設備所處位置的標示點。1.3.5 太陽能智能切換
為預防監測區域出現斷電現象，從而影響設備監測工作，可配備太陽能電池組，智能切換工作模式，在正常供電出現異常時，自動切換太陽能供電模式，確保設備正常運行。1.3.6 斷點續傳
為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷點續傳功能，當設備監測到網絡中斷時，自動將監測數據保存至本地，待檢測到設備恢複網咯後，自動將斷線的這段時間裏所監測到的數據上傳至服務器保存。1.3.7 視頻監控裝置
可配備高清網絡攝像機，實現對現場情況的實時圖像監控，基於數據庫的視頻疊加功能。支持與海康、大華等品牌攝像頭進行數據視頻疊加開發，配套客戶端和手機APP遠程查看錄像，通過上位機軟件設置閥值，超標自動抓拍上傳圖片，可實時錄像存儲時間不少於1個月。支持寬帶/WIFI/GPRS傳出方案。
視頻監控：
1. 實時圖像采集，可遠程控製球機的移動及現場圖像縮放。
2. 圖像傳感器：1/3英寸 CCD
3. 傳感器有效像素 P製：≥976(H)×582(V) N製：≥976(H)×494(V)
4. 水平解析度 ≥700TVL
5. 最低照度：大於0.05Lux視頻為彩色模式； 0.05~0.01Lux視頻轉為黑白模式，紅外燈開啟。
6. 光學變倍：20倍；數字變倍：16倍
7. 增益控製：自動/手動/優先模式/曝光補償/背光補償
8. 3D降噪支持
9. 電子快門：1/1～1/10000s
10. 寬動態支持
11. 日夜模式：自動ICR濾光片彩轉黑
12. 補光方式：紅外（夜視距離100m）
13. 水平範圍：0°～360°連續旋轉；垂直範圍 -15°～90°
14. 鍵控速度：水平：0.1°～160°/s ；垂直：0.1°～120°/s
15. 防護等級：IP66，4000V防雷、防浪湧和防突波保護，符合GB/T17626.5 4級標準。
