茶園環境監測如何選擇監測係統設備？

2019-08-06 21:46:06 admin

一、產品背景
在茶葉種植生產過程中，氣象和土壤墒情的變化對農業措施的製定合適實施有著決定性作用，氣象土壤墒情站的投入使用提高了觀測的準確性和精度，減輕了工作人員的工作量，提高了工作效率，氣象土壤墒情站通過傳感器，來感應空氣中各種參數的變化，輔佐農業走上現代化農業的道路
氣象土壤墒情站應用之後，實現了茶園氣象土壤墒情站的自動化監測，重點加強了茶園的氣象和土壤墒情服務，實現了對茶園的標準化管理，為科學管理茶園、科學防治病蟲害提供了決策依據。在這樣的精細化管理下，茶園茶葉的產量和品質明顯提高，解決了茶園發展過程中提質增效的問題。

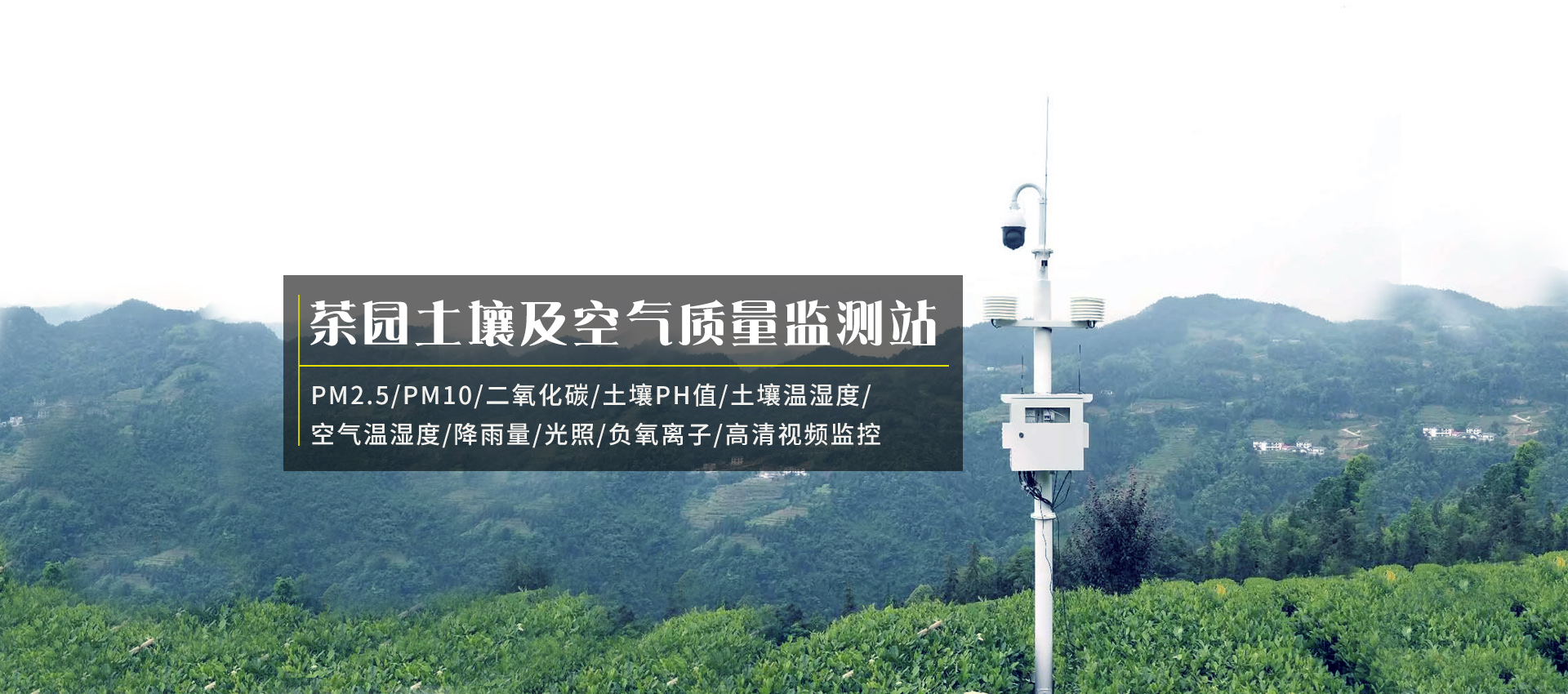

奧斯恩氣象環境土壤墒情監測站能同時檢測土壤PH值，土壤墒情，大氣溫濕度，光照，降雨量，負氧離子濃度，PM2.5,PM10,臭氧，以及二氧化硫，二氧化氮，一氧化碳等的實時數據變化情況。能夠為農業規劃、作物合理布局提供依據，同時還可以輔助相關部門對災害天氣如幹旱、洪澇、低溫、霜凍等做出及時預警，提前調度安排，盡量減少災害天氣帶來的經濟損失。
二、產品介紹
1.係統特點
奧斯恩氣象土壤墒情站是一款集土壤溫濕度采集、存儲、傳輸和管理於一體的土壤墒情自動監測係統。能夠實現對氣象和土壤墒情長時間連續監測。係統采用模塊化設計，可根據用戶需要（測量的要素）靈活增加或減少相應的模塊和傳感器，任意組合，方便、快捷地滿足各類用戶的需求。同時該係統自帶顯示、自動保存、實時時鍾、數據通訊等功能，具有技術先進，測量精度高，數據容量大，遙測距離遠，可靠性高的優點。
●監測支架整體采用碳鋼工藝，具有良好的防腐蝕性，可長期運行於各種惡劣的室外環境，適應各種複雜天氣。
●安裝支架高度為3m，規範地安裝傳感器。
●係統具有多種供電方式，交直流兩用或配太陽能電池供電
●可靠的三防設計，防護級別達到IP65級，完善的防雷擊、抗幹擾等保護措施。
●可以配套多種戶內戶外型顯示屏，顯示屏可選單色、雙色、全彩屏。
●可選配液晶屏發布係統，可外接各類顯示屏（液晶電視/一體機）、可遠程實時更新播放廣告，同步顯示實時環境參數
●工作溫度為-20℃~80℃，工作濕度0~100%，抗風等級：≤75m/s。

2.係統功能
氣象土壤墒情監測係統可實現全天候不間斷監測。係統能夠全麵、科學、真實地反映被監測區的氣象土壤墒情站土壤變化，現場遠程監測設備自動采集土壤墒情實時數據，並利用GPRS無線網絡實現數據遠程傳輸；監控中心自動接收、自動存儲各監測點的監測數據到數據庫中。可及時、準確地提供各監測點的土壤墒情狀況，為減災抗旱、施肥灌溉提供了重要的基礎信息。係統主要功能如下：
●實時監測土壤水分，各監測點可靈活進行單路測量或多路剖麵測量。為施肥灌溉提供重要的基礎信息。
●土壤水分超過預先設定的限值時，可以通過GPRS上報告警信息給用戶，為遠程施肥控製提供農田環境信息。
●可擴展土壤溫度、電導率、PH值以及地下水參數、氣象參數等監測功能。
●數據采集、存儲頻率可靈活調整，可遠程設置監測設備工作參數。
●遠程監測設備隻在采集數據時才給傳感器供電，一方麵節約了能源，另一方麵避免了因長期供電導致土壤物理性質變化所形成的測量誤差。
●支持GPRS、短消息、局域網等多種通訊方式，推薦采用GPRS無線通訊。
●可同時將監測數據上報至多個中心。
●具備監測數據、報警數據的統計、分析功能，數據報表可導出、可打印輸出。
●監測係統軟件具備GIS功能，可在地圖上顯示各監測點的詳細分布位置。
●用於對空氣溫度、空氣濕度、土壤溫度、土壤濕度、土壤PH等要素進行全天候現場監測。可以通過專業配套的數據采集通訊線與計算機進行連接，將數據傳輸到土壤計算機土壤數據庫中，用於統計分析和處理。
●土壤墒情數據記錄儀具有土壤墒情數據采集、土壤墒情數據定時存儲、參數設定、友好的軟件人機界麵和標準通信功能，圖形數據顯示，有線通訊方式，在Windows2000 以上係統環境即可運行,存儲數據，數據存儲格式為EXCEL 標準格式，可生成氣象數據圖表，供其它軟件調用。
●有線傳輸方式：通過標準USB/RS485通訊接口，與監測中心PC機有線連接，實時傳送采集數據。
●無線傳輸方式：隻要可以上網就可通過GPRS無線傳輸進行網頁瀏覽的方式進行查看數據及分析數據。

3.技術參數
茶園氣象土壤墒情站除了可以測定常規的各項參數如：PM2.5、PM10、TSP、臭氧、空氣溫度、空氣濕度、光照強度、風速、風向、降雨量、大氣壓力、土壤溫度、土壤濕度、土壤電導率、土壤PH值、土壤鹽分等，係統還提供了額外的擴展能力，可根據監測需求增加對應傳感器，如：SO2、NO2、CO、葉片溫度、葉片濕度、輻射、日照時數等信息，從而滿足係統功能升級的需要。

監測指標	測量範圍	分辨率	準確度	品牌
PM2.5	0-500ug/m3	1ug/m3	±10%	奧斯恩
PM10	0-2mg/m3	1ug/m3	±10%
TSP	0～40mg/m3	1mg/m3	±10%
風速	0-30m,0-60m（可選）	0.1m/s	±1m/s
風向	0～360°/16方位	1°	±3°
噪聲	30~130dB	31.5Hz~8kHz	±1.5dB
空氣溫度	-30～+70℃	0.1℃	±0.3℃
空氣濕度	0～100%RH	1%RH	±3%RH
臭氧	0-1ppm	0.001PPM	±5%F.S
負氧離子	10-500000／cm3	10個/cm3	±3%
大氣壓	500～1100hPa	0.1 hPa	±0.3hPa
光照強度	0～200Klux	0.1Klux	±5%
雨量	0.01mm～4mm/min	0.2mm	≤±3%
土壤溫度	-40～120℃	0.01℃	±0.2℃
土壤濕度	0～100%	0.1%	±3%
土壤PH值	0-14pH	0.01pH	±0.1pH
土壤鹽分	0～8000mg/L	1mg/L	＜±5%
土壤電導率	0-10000us/cm	1us/cm	±5%
二氧化氮	0-10ppm	0.001PPM	±5%F.S
二氧化硫	0-1ppm	0.001PPM	±5%F.S
一氧化碳	0-20ppm	0.01PPM	±5%F.S
二氧化碳	0～2000ppm	0.1%	±3%
數據采集處理係統	奧斯恩OSEN-QT：環境監測係統V1.0
市電220V供電	AC220V
太陽能供電係統	含太陽能板及蓄電池
通訊方式	RS485/232通訊,USB通訊3G/4G、WIFI無線傳輸、ADSL 光纖等有線傳輸
標配3米支架	高度可定製
戶外高清LED屏幕	尺寸105*55cm 四行顯示含控製係統及防水外框（尺寸、色彩可定製）
安卓版遠程發布係統	可外接各類顯示屏（液晶電視/一體機）、可遠程實時更新播放廣告，同步顯示實時環境參數
高清網絡攝像頭	1. 實時圖像采集，可遠程控製球機的移動及現場圖像縮放。 2. 畫麵輸出：支持最大1920×1080@30fps高清畫麵輸出 3. 像素：200萬4寸紅外，支持H.265高效壓縮算法，可較大節省存儲空間 4. 水平解析度 ≥700TVL 5. 最低照度：支持超低照度，0.05Lux/F1.6(彩色),0.01Lux/F1.6(黑白) ,0 Lux with IR 6. 光學變倍：20倍；數字變倍：16倍 7. 增益控製：自動/手動/優先模式/曝光補償/背光補償 8. 支持斷網續傳功能保證錄像不丟失，配合Smart NVR實現事件錄像的二次智能檢索、分析和濃縮播放、支持寬動態、3D數字降噪、強光抑製、電子防抖、SmartIR等功能 9. 支持GBK字庫，支持更多漢字及生僻字疊加 10. 電子快門：1/1～1/10000s 11. 支持抓拍抓圖功能 12. 日夜模式：ICR紅外濾片式自動切換,實現真正的日夜監控 13. 補光方式：采用高效紅外陣列，低功耗，照射距離達100m 14. 水平方向：0°～360°連續旋轉；垂直方向-15°～90° 15. 鍵控速度：水平：0.1°～160°/s ；垂直：0.1°～120°/s 16.支持最大128G的Micro SD/SDHC/SDXC卡存儲 17. 防護等級：IP66，4000V防雷、防浪湧和防突波保護，符合GB/T17626.5 4級標準

4.拓撲結構

氣象土壤墒情站專為土壤監測而開發的監測站。主要包括：安裝於野外的氣象土壤監測儀，PM2.5/PM10溫度濕度、光照、臭氧、負氧離子、降雨量、土壤溫度、土壤濕度、土壤PH，數據采集器，GPRS 數據傳輸模塊、數據接收服務器、客戶機軟件（服務器和客戶端可為同一台電腦），屏幕同步顯示。
氣象土壤墒情站通過前端傳感器將實時監測濃度數據，一路通過 GPRS 傳輸網絡經過 Internet 發送服務器監控中心（雲平台），業主可登陸我司自主開發的WEB網頁版雲平台，查詢數據，看數據曲線分析圖，下載曆史數據報表，查看數據運行電子地圖運行狀況。
氣象土壤墒情站傳輸原理：數據是通過 GPRS 無線傳輸，原理是通過無線傳輸模塊上的手機卡裏麵的流量傳輸數據，傳輸到雲端。

三、設備通訊方式
氣象土壤墒情站主要安裝於野外的氣象土壤墒情監測儀，數據傳輸主要以： GPRS數據傳輸網絡、數據接收服務器、客戶機（服務器和客戶端可為同一台電腦）等組成。
氣象土壤墒情站將監測到的濃度數據，通過GPRS傳輸網絡經過Internet發送到接收數據的服務器上，並且自動將數據保存並寫入數據庫，客戶端可以通過瀏覽器查看數據等。客戶可以通過接收軟件和短信控製的方式監控土壤監測設備。以下是係統傳輸示意圖：

四、軟件係統

1. 雲平台介紹

氣象土壤墒情實時監控雲平台是基於大氣汙染網格化監測係統的一套實時在線監控，數據24小時全天侯實時，接收、保存，下載、圖表顯示、智能分析、智能告警提醒、管理的監管平台。本平台架設在服務器上，采用B/S構架，通過網絡實現遠程登陸，無需安裝任何軟件，通過瀏覽器即可登錄查看。

功能特點
*支持GIS電子地圖狀態顯示，離線，在線，與報警閃動；GPS定位跟蹤
*滿足政府監管平台框架及功能要求
*實時數據查看；曆史數據變化曲線圖查看
*實時數據與國控點數據同一畫麵輸出比對
*設備狀態查看
*各項指標汙染排行榜查看
*汙染源追溯，分析汙染物來源
*實時告警頁麵查看，曆史告警記錄查詢，報警閥值遠程可配置。
*空氣質量優良情況統計
*數據導出，Excel表格形式統計數據
*設備管理，設備檔案，售後、升級記錄
*用戶中心
*可遠程控製設備
*標準GIS實時地圖
*web service開放接口
*支持大於1000套設備接入
*實時監控畫麵輸出，視頻顯示；雲平台可遠程控製攝像頭擺動、一鍵抓拍
*支持OEM定製開發
*支持顆粒物（PM2.5/PM10/TSP）、噪聲、氣象五參數、負氧離子、總輻射、光照強度、雨量、O2、H2S、NH3、SO2、NO2、、CO2、CO、O3、VOC、CH2O等監測數據處理
2.係統功能及特色：

1、電子地圖：顯示多台設備安裝位置，在線和離線狀態。
電子地圖：

2、曲線分析：

分析設備某一參數再不同時間段裏的要素變化，時間可以自選。
曲線分析圖：

某一時段數據曲線圖：

某一時段數據平均值統計：

3、曆史數據的查詢和導出

某一參數曆史數據的查詢：

時間	濕度
2019-03-01 00:02:03	78.7
2019-03-01 00:05:02	77.8
2019-03-01 00:08:02	77.2
2019-03-01 00:11:02	77.5
2019-03-01 00:14:02	77.4
2019-03-01 00:17:03	77
2019-03-01 00:20:02	77
2019-03-01 00:23:03	77.2
2019-03-01 00:26:03	77.5

2. 微信端介紹

軟件背景：
智能雲數據分析軟件，基於大氣汙染網格化監測係統，向客戶展示實時監測數據、及最近48小時曆史數據、最近30天日平均曆史數據、設備在線狀態並推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境汙染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣汙染狀況進行診斷。

軟件功能：
●實時數據：智能雲實時展示設備當前的各項大氣監測指標汙染值及設備的在線狀態，數據更新周期為3分鍾；智能雲是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。
●曆史數據：通過曆史數據曲線分析圖，可直觀快速讀取到設備的曆史數據變化趨勢和最近30天的日平均數據；
●超標報警：可根據環保局管理需要設置閥值，超過規定濃度後進行報警，以便於管理部門快速響應，
進行汙染源排查並實施管控措施，超標報警提醒周期為10分鍾，可查詢告警通知曆史；
●設備管理：可查看設備是否在線、用戶單位信息及地理信息。

智能雲優勢：
●簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題，凡是能使用微信的手機，關注我司微信公眾號，不管是androids，還是ioses都可以使用；
●人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。甚至當環境比較汙染，持續報警情況下，默認反複提醒，時間間隔為10分鍾。不需要像短信報警，每次報警都會用戶存入一條短信，然後每次都需要手動刪除短信的繁瑣操作，報警記錄可查；
●功能更強大：如果設備屬於噴淋設備，用戶可遠程控製設備噴淋，提前降塵；

智能雲操作首頁曆史數據曲線分析圖

超標報警提示界麵超標監控告警記錄

手機公眾號視頻監控畫麵
