負氧離子是由空氣中的瞬間電荷將水(H2O)電離而形成的羥基負離離子（H3O）-，又稱為負氧離子。人體皮膚和呼吸係統都可以將其吸入血液係統和淋巴係統。長期吸入大量負離子，對人體健康有非常重要的促進作用。可以活化細胞，促進體內外鈉、鉀離子的交換，淨化血液，促進體內有毒物質排放；維持體液呈弱堿性，快速消除疲勞，恢複體能；平衡植物神經係統，穩定精神情緒，增強抗病能力。因此，負離子被譽為“健康長壽因子”、“空氣維生素”。

根據大氣負離子濃度大小劃分為兩類等級：環境等級、健康等級。具體分級如下：

濃度（個/cm3）	環境分級	健康度分級	健康度分級釋義
0～50	工業級	致病	易發各種疾病
50～200	街道級	不良	誘發生理障礙頭痛失眠等
200～400	城市綠地級	普通	微弱改善身體健康狀況
400～1000	公園級	良好	增強人體免疫力、抗菌力
1000～5000	郊野級	優良	增強人體免疫力、抗菌力
5000～1萬	高山級	健康	殺菌、減少疾病傳染
1萬以上	森林級	養生	養生調理提高自然痊愈力

一、負氧離子監測係統特點

負氧離子監測係統已經成功應用於全國各地生態公園，濕地公園，瀑布公園，森林公園，自然保護區，旅遊景區.目前我司較為出名的案例有巴伐利亞莊園，宜興蓄能電站，貴州遵義中國西部茶海之心景區。該係統可同時監測多種環境要素，並可根據用戶需要進行擴展增減，可24小時全天候對空氣中負氧離子，溫度濕度，PM2.5，噪聲濃度數據進行監測傳輸。獨特的模塊化組合結構設計，所有監測傳感器可替換,配備有專業安裝支架立杆，安裝方式有立柱式安裝，壁掛式安裝兩種,現場可視化數據監控，遠程雲平台監控，手機APP查詢，後期運營維護極其方便。
1. 集成度高，方案靈活：係統可集成揚塵（PM2.5/PM10、TSP），負氧離子，噪聲，氣象要素（溫度濕度，風速風向，大氣壓，降雨量，太陽輻射等可選配），數據傳輸，發布 顯示一體。通過集成高，靈活的方案，模塊化，可以全方位滿足不同場合使用需求
2. 係統穩定，當前所有做過的案例中，數據穩定，係統具有自檢與自我恢複功能。
3. 多媒體顯示：可配單色，雙色，三色，全彩，液晶屏，可對顯示界麵進行定製，附 加顯示時間日期，新聞滾筒播出廣告內容
4. 網絡功能：RS-485 通訊接口。GPRS無線傳輸、AC220V 或 DC24V 供電
5. 可擴展的功能：提供其它氣體傳感器選擇，提供不同規格的顯示屏接口，預留了可 擴展氣體監測顯示的接口
6. LED 無線信息發布平台：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳輸文字等節目信息，不受距離限製，應用廣泛；終端掉線上線後可以實現續傳，節 省流量

二、安裝布點方案

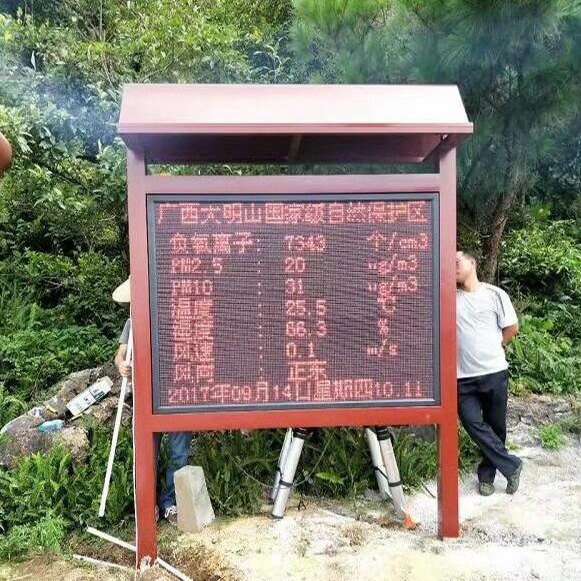

監控點通常選取實際負氧離子濃度較高的位置進行布控，一般原始森林、天然瀑布、黃金海岸、綠色原野等區域往往負離子濃度高，總的原則是豐富的植被茂密，覆蓋麵積大，有瀑布或者水流之地是較好的監控點位置，數據現場可視化通常配備高清LED屏幕，可視化顯示端既可與監控點一起放置，又可單獨分開，布點在進出口人流量高的位置，方便老百姓實時觀看了解實時監測數據。
監控點位置如與LED顯示屏幕距離較短，則選用RS485有線傳輸方案；
如LED顯示屏幕與監控點位置距離大於100米時，建議選擇無線ZigBee傳感器網絡方案

三、產品配置清單

具體要求不同，清單也會略有不同，最後以合同為準。以下清單隻供參考。


序號	名稱	型號	配置	備注
1	大氣負離子監測儀	COM-3200PROII	標配
2	揚塵監控儀	AIFLI-6B	標配
3	噪聲傳感器	AIFLI-Z	選配
4	溫度傳感器	AIFLI-W	選配
5	濕度傳感器	AIFLI-S	選配
6	風向傳感器	AIFLI-FS	選配
7	風速傳感器	AIFLI-FX	選配
8	安裝立杆組件	定製	標配
9	數據接收，傳輸模塊	GPRS無線傳輸	標配	我方將試驗兩個方案，優先選擇免流量的zigbee方案，如不成功改成GPRS流量方案，
10	戶外機櫃	定製	標配
11	雲平台平台及手機APP	定製	部分標配
12	LED 顯示係統及組件	定製	標配 屏幕尺寸可定製	如果LED安裝在室內，可以掛在牆上，也可以選配支架立在室內； 如果LED安裝在室外，必須配上支架

四、監測係統拓撲結構路徑

負氧離子監測係統專為環境監測而開發的大氣負氧離子自動監測站。主要包括：安 裝於野外的負氧離子監測儀，噪聲，pm2.5，負氧離子，溫度濕度、數據采集器，GPRS 數據傳輸模塊、數據接收服務器、客戶機軟件（服務器和客戶端可為同一台電腦），LED 大屏幕
負氧離子監測係統通過前端傳感器將實時監測濃度數據，一路通過 GPRS 傳輸網絡經過 Internet 發送服務器監控中心（雲平台），業主可登陸我司自主開發的WEB網頁版雲平台，查詢數據，看數據曲線分析圖，下載曆史數據報表，查看數據運行電子地圖運行狀況；另一路可通過RS485有線傳輸方式，數據傳輸到高清LED 屏幕上，實現實時同步更新；業主單位也可以通過信息發布平台自主發布相關廣告文字內容實時更新，同步顯示。
負氧離子監測係統傳輸原理：數據是通過 GPRS 無線傳輸， 原理是通過無線傳輸模塊上的手機卡裏麵的流量傳輸數據。
異地顯示信息發布單元：數據是通過 internet 網絡轉 GPRS 網絡，使用 GPRS 網絡，把數據發送到無線傳輸模塊上，最終由無線模塊轉交給 LED 屏幕

五、LED 無線信息發布平台終端管理

業主單位自備一台連網的電腦，用於安裝相關軟件，登陸信息發布係統，自行編輯 要更新的廣告內容，然後直接無線傳輸到 LED 大屏幕上同步顯示，效果圖如下：

六、核心指標技術參數

監測指標	規格型號	指數指標
PM2.5監測傳感器	AIFLI-6B	PM2.5測量範圍：0-1000ug/m3 顆粒物測定分辨率：0.001mg/m3 顆粒物測定精度：相對於標準顆粒±8% 分辨率：1ug/m3  精度：±10%
空氣負氧離子	日本COM COM-3200PROII	測定範圍：三段範圍設定 R1：0～±20,000ions/CC R2：0～±200,000ions/CC R3：0～±2,000,000ions/CC 顯示設備：液晶顯示器。 歸零調整：采用軟件歸零調整 輸出接口：附RS-232輸出端子。
噪聲傳感器	AIFLI-Z	噪聲量程：30～130db   噪聲分辨率： 1db     噪聲精度：± 0.5%
溫濕度傳感器	AIFLI-WS	溫度測量範圍：-30~70℃ 溫度精度：±0.3℃  存儲條數：＞2500條 濕度範圍：0～100% RH 濕度精度：±3%
通訊方式	GPRS無線傳輸	要求客戶提供手機卡，並開通GPRS流量，每月大概30M
供電方式	220V供電係統	市電交流電
驅動	LED顯示屏卡	用於驅動LED屏
安裝立杆及組件	3m立杆及橫臂抱箍	用於固定主機到立杆上
備注：
