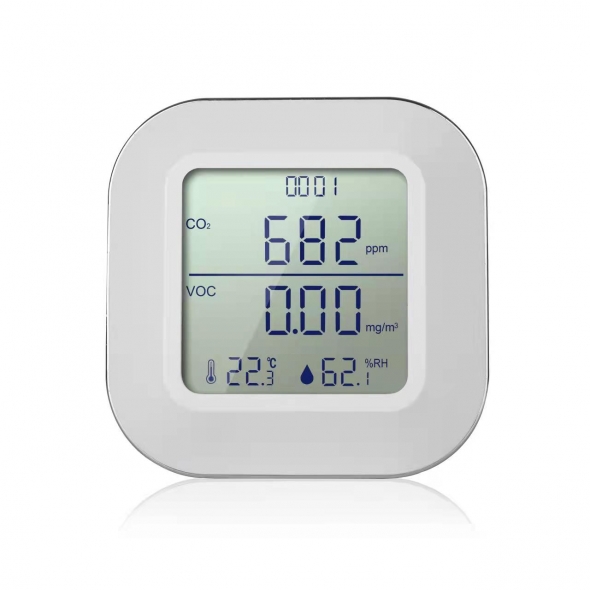

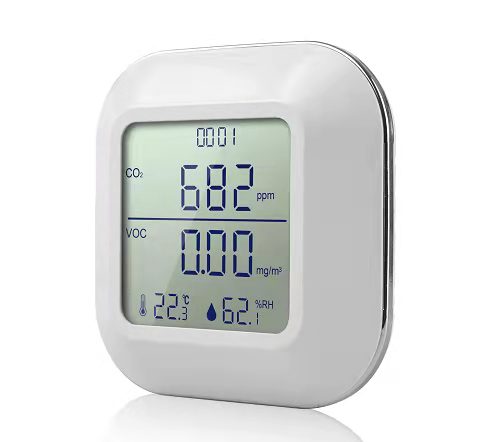

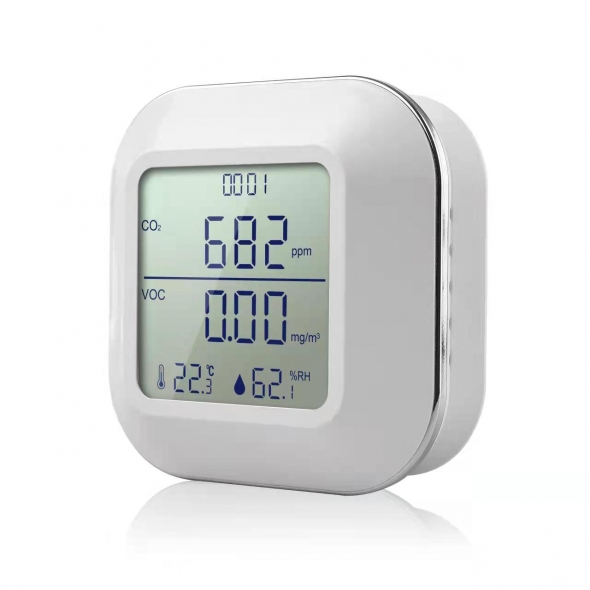

1、產品介紹
這款在線微型空氣環境綜合指數監測儀，最多可同時用於檢測空氣環境中的PM2.5、PM10、二氧化碳(CO2)、甲醛(CH2O)、溫度、濕度、VOC諸多參數，功能非常強大，基本涵蓋了空氣質量的各個指標。設備具備高精度、高分辨率、穩定性好的顯著特點。
2、儀器用途
檢測儀適用於空氣環境監測設備嵌入配套和係統集成；諸如空氣環境監測儀、小區園林環境監控係統、新風控製係統、空氣質量檢測儀、空氣淨化效率檢測器、家居環境檢測、車載空氣環境檢測儀等，也可拓展為一般在線式檢測儀。
3、儀器特點
Ø 大屏幕LCD顯示（顯示區域尺寸為49*49 mm）；
Ø 有線輸出：RS485工業級信號輸出，傳輸距離遠，可達1公裏以上；
Ø 無線輸出：Lora、NB、WIFI、ZIGBEE等 （* 該功能需定製）
Ø 通信穩定可靠，電源供電DC5V或DC12-24V；
Ø 完善的防接反、過壓、過流和抗幹擾保護能力；
Ø 精心電路軟硬件設計，故障率低，穩定時間短；
Ø 原裝高精度傳感器及專業級的信號處理芯片，保證傳感器數據精度；

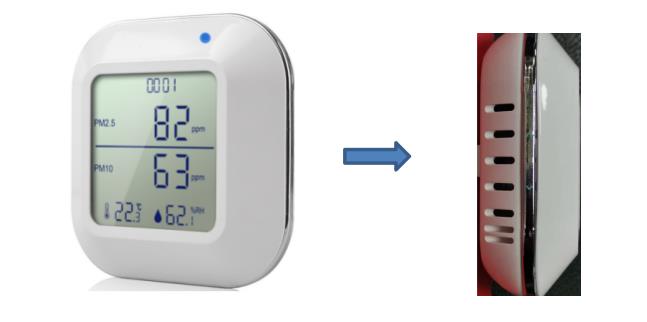

Ø 多方位空氣動力學透氣通孔，空氣流動充分均（jun1）勻，無須考慮安裝方向；
Ø 可測量環境參數覆蓋範圍廣，能滿足各種檢測環境需求；
Ø 可根據客戶要求定製測量參數，參數組合靈活方便；
4、電氣參數
5、傳感器量程參數介紹 (部分參數需要在訂貨時向工廠定製)
溫度傳感器
測量原理：能隙傳感器
測量量程：-20 ~ 50℃
測量精度：±0.5℃
分辨率： 0.1℃
濕度傳感器
測量原理：電容式
測量量程：15~ 100%RH
測量精度：±3.5%RH
分辨率： 0.1%
甲醛傳感器
測量原理：電化學原理
測量量程：0~2 ppm
測量精度：±3% FS，±5% FS ①
分辨率：0.01ppm
VOC傳感器
測量原理：電化學或半導體原理 ②
測量量程：0~5.00mg/m3
測量精度：±5% FS，±10% FS
分辨率： 0.01mg/m3
PM1.0激光傳感器
測量原理：激光散射法
測量量程：0~1.000 mg/m3
測量精度：﹤±10%
分辨率：0.001 mg/m3
PM2.5激光傳感器
測量原理：激光散射法
測量量程：0~1.000 mg/m3
測量精度：﹤±10%
分辨率：0.001 mg/m3
PM10激光傳感器
測量原理：激光散射法
測量量程：0~2.000mg/m3
測量精度：﹤±10%
分辨率：0.001 mg/m3
二氧化碳傳感器
測量原理：紅外傳感器
測量量程：400~5000 ppm
測量精度：﹤±5%
分辨率：1 ppm
說明:
① 采用不同的工藝的電化學傳感器，精度有差異，訂貨時需要申明。
② VOC檢測分為精度低一些的半導體檢測方法和高精度的電化學檢測方法，訂貨時需和工廠確認。

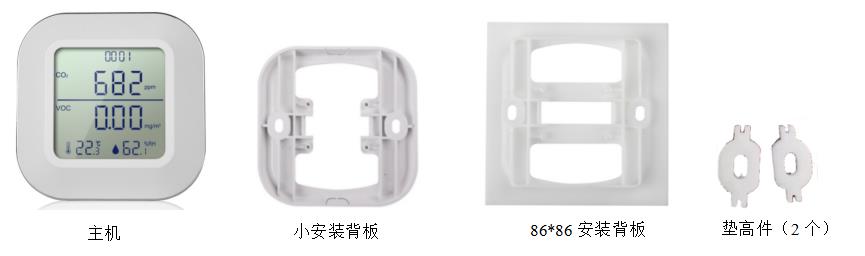

5、出貨部件清單（*發貨時需要根據客戶要求安排）
7、外形尺寸（單位：mm）

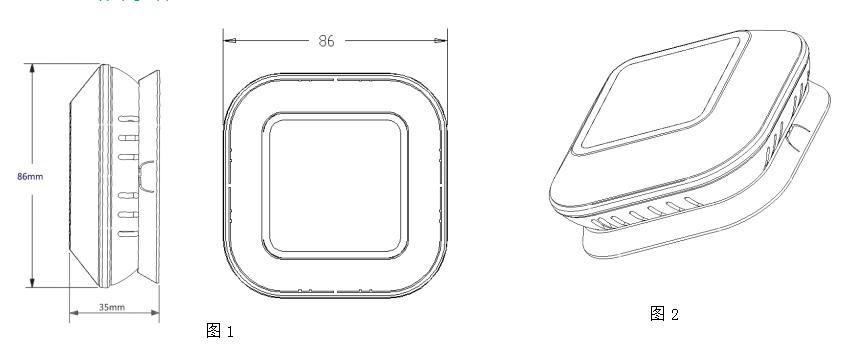

7.1、標準安裝

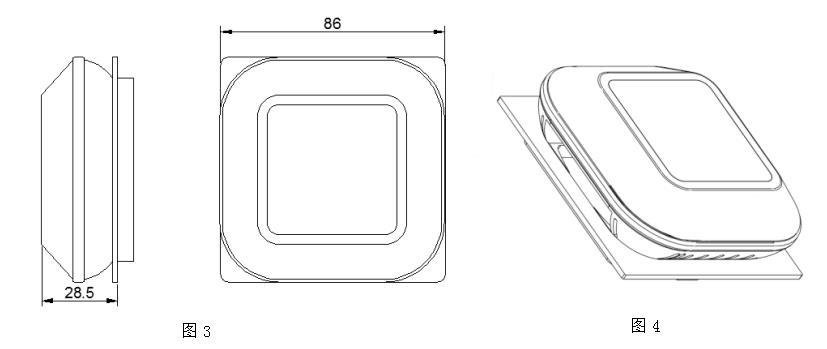

7.2、配合86盒子安裝（* 選裝件，可適配86×86mm規格的明裝或暗裝接線盒子）

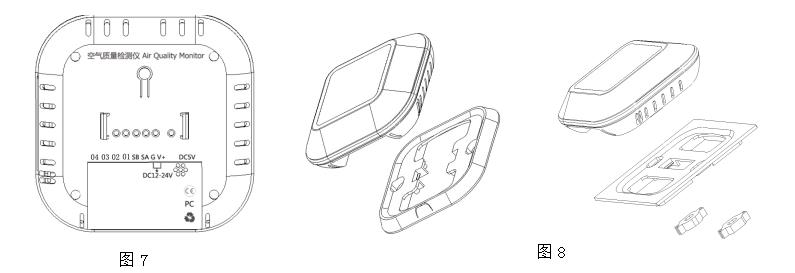

8、小掛板安裝

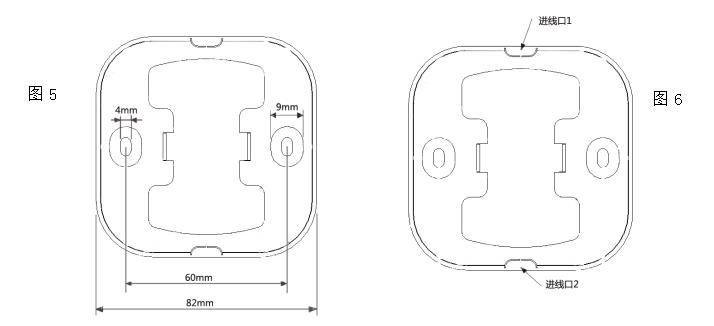

8.1、首先在牆麵用自攻螺絲安裝設備底盤，如圖5；
8.2、客戶根據接線需求，確定進線方向，在掛板相應位置去除遮擋物，如圖6；
8.3、按照接線定義將導線接在接線端子上，然後將接好的端子插入設備後部相應位置，如圖7
8.4、線路連接好後，按照圖8所示，將設備安裝在底盤上即可。
9、接線定義
10、麵板右側銀色邊框位置有隱藏按鍵（有“
”“
”符號標識 ）
操作描述：
10.1、按任意鍵，可觸發點亮背光。
10.2、隨意按“
”“
”實現上下翻頁查詢功能；無操作情況，每頁自動停留5秒翻到下頁，背光10秒後熄滅。
10.3、長按任意鍵打開或關閉右上角狀態燈。
檢測儀使用注意事項
12.1.不要將檢測儀接於電壓高於24VDC的地方；
12.2.請參考用戶手冊中產品外型和尺寸圖安裝設備；
12.3.將檢測儀安裝在需要檢測的位置，應遠離發熱體或蒸汽源頭，防止陽光直射；
12.4.電路接線時，把電線與接線端子連接，確保接線正確牢固；
12.5.盡量遠離大功率設備，以免強電磁幹擾造成測量不準確，如變頻器、電機等；
12.6.避免在易傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
12.7.使用無線傳輸功能的產品時，需要注意受牆體等阻擋，無線傳輸距離可能會受到影響，此時可以適當調整安裝位置和安裝角度，以便獲取最佳傳輸效果；
12.8.RS485通訊線需要屏蔽雙絞線，必要時需要2個120Ω終端匹配電阻。
使用環境
13.1.本產品適用於室內環境使用；
13.2.請勿將本產品放在溫度和濕度較為極端的環境中使用（長時間在大於90%RH的高濕環境下工作，將引起漂移）；
13.3.使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，避免直接光照和雨淋；
13.4.避免與酒精、香水、油漆等具有強烈揮發性物質存放在一起，以免影響電化學原理的傳感器；
儀器檢測的是實時采樣的空氣狀態，由於不同時間點進入檢測儀的空氣狀態也不同，檢測數據可能有微幅浮動，這屬於正常情況。
這款在線微型空氣環境綜合指數監測儀，最多可同時用於檢測空氣環境中的PM2.5、PM10、二氧化碳(CO2)、甲醛(CH2O)、溫度、濕度、VOC諸多參數，功能非常強大，基本涵蓋了空氣質量的各個指標。設備具備高精度、高分辨率、穩定性好的顯著特點。
2、儀器用途
檢測儀適用於空氣環境監測設備嵌入配套和係統集成；諸如空氣環境監測儀、小區園林環境監控係統、新風控製係統、空氣質量檢測儀、空氣淨化效率檢測器、家居環境檢測、車載空氣環境檢測儀等，也可拓展為一般在線式檢測儀。
3、儀器特點
Ø 大屏幕LCD顯示（顯示區域尺寸為49*49 mm）；
Ø 有線輸出：RS485工業級信號輸出，傳輸距離遠，可達1公裏以上；
Ø 無線輸出：Lora、NB、WIFI、ZIGBEE等 （* 該功能需定製）
Ø 通信穩定可靠，電源供電DC5V或DC12-24V；
Ø 完善的防接反、過壓、過流和抗幹擾保護能力；
Ø 精心電路軟硬件設計，故障率低，穩定時間短；
Ø 原裝高精度傳感器及專業級的信號處理芯片，保證傳感器數據精度；
Ø 多方位空氣動力學透氣通孔，空氣流動充分均（jun1）勻，無須考慮安裝方向；
Ø 可測量環境參數覆蓋範圍廣，能滿足各種檢測環境需求；
Ø 可根據客戶要求定製測量參數，參數組合靈活方便；
4、電氣參數
| 工作參數 | 工作環境 | -10 ~ 50℃，15 ~ 95%RH |
| 儲存環境 | -20 ~ 60℃，15 ~ 95%RH | |
| 電源輸入 | DC5V、DC 12~24V | |
| 功率消耗 | 有線輸出情況，平均值為600mW | |
| RS485輸出 | Modbus RS-485，9600bps，1個起始位，8個數據位，1個停止位，無校驗位 | |
| 無線輸出 | ZIGBEE、Lora、NB-IOT、WIFI（需向工廠定製改功能） | |
| 尺寸 | 86mm×86mm×35mm，暗裝方式牆麵以外厚度僅28.5mm |
5、傳感器量程參數介紹 (部分參數需要在訂貨時向工廠定製)
溫度傳感器
測量原理：能隙傳感器
測量量程：-20 ~ 50℃
測量精度：±0.5℃
分辨率： 0.1℃
濕度傳感器
測量原理：電容式
測量量程：15~ 100%RH
測量精度：±3.5%RH
分辨率： 0.1%
甲醛傳感器
測量原理：電化學原理
測量量程：0~2 ppm
測量精度：±3% FS，±5% FS ①
分辨率：0.01ppm
VOC傳感器
測量原理：電化學或半導體原理 ②
測量量程：0~5.00mg/m3
測量精度：±5% FS，±10% FS
分辨率： 0.01mg/m3
PM1.0激光傳感器
測量原理：激光散射法
測量量程：0~1.000 mg/m3
測量精度：﹤±10%
分辨率：0.001 mg/m3
PM2.5激光傳感器
測量原理：激光散射法
測量量程：0~1.000 mg/m3
測量精度：﹤±10%
分辨率：0.001 mg/m3
PM10激光傳感器
測量原理：激光散射法
測量量程：0~2.000mg/m3
測量精度：﹤±10%
分辨率：0.001 mg/m3
二氧化碳傳感器
測量原理：紅外傳感器
測量量程：400~5000 ppm
測量精度：﹤±5%
分辨率：1 ppm
說明:
① 采用不同的工藝的電化學傳感器，精度有差異，訂貨時需要申明。
② VOC檢測分為精度低一些的半導體檢測方法和高精度的電化學檢測方法，訂貨時需和工廠確認。
5、出貨部件清單（*發貨時需要根據客戶要求安排）
| 1 | 主機（帶8pin連接插頭) | 6 | 電源（黑色或白色，5VDC，1A） |
| 2 | 小安裝背板 | 7 | TYPE C數據線 |
| 3 | 86*86mm匹配安裝背板 | 8 | 吸塑件 |
| 4 | 墊高件（2個，配合明裝86盒子使用） | 9 | 說明書、合格卡片 |
| 5 | 安裝螺絲(2個) | 10 | 包裝盒子（飛機盒和盒子包裝套） |
7、外形尺寸（單位：mm）
7.1、標準安裝
7.2、配合86盒子安裝（* 選裝件，可適配86×86mm規格的明裝或暗裝接線盒子）
8、小掛板安裝
8.1、首先在牆麵用自攻螺絲安裝設備底盤，如圖5；

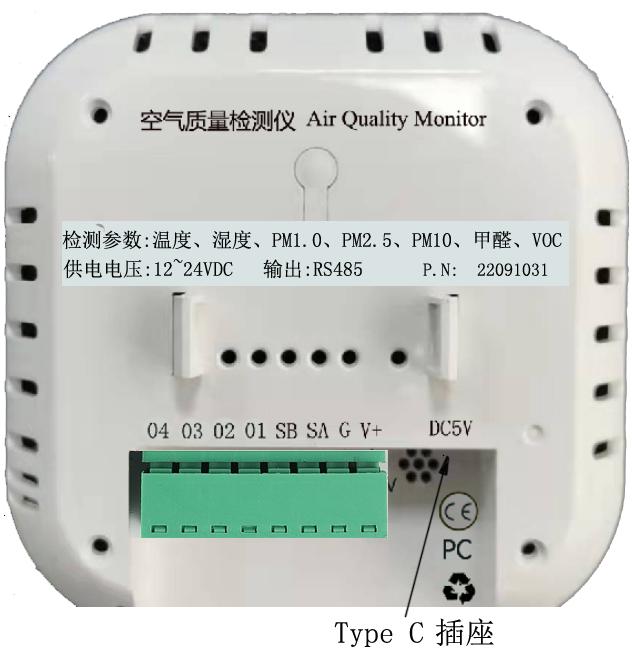

8.2、客戶根據接線需求，確定進線方向，在掛板相應位置去除遮擋物，如圖6；
